Oszcilloszkóp
Az oszcilloszkóp az elektronikai fejlesztés, hibakeresés, javítás és oktatás egyik legfontosabb mérőműszere. Segítségével nemcsak azt láthatjuk, hogy van-e jel az adott áramkörben, hanem azt is, hogyan változik az időben, milyen a jelalak, van-e torzítás, zaj, túllövés, instabilitás vagy kommunikációs hiba. Kínálatunkban belépő szintű, oktatási és szervizcélú modellek mellett professzionális laboratóriumi oszcilloszkópok is megtalálhatók Rigol, Siglent, Rohde & Schwarz, UNI-T és PeakTech gyártóktól. A megfelelő típus kiválasztásánál érdemes figyelembe venni a sávszélességet, a csatornaszámot, a mintavételezési sebességet, a memóriamélységet, a trigger lehetőségeket és a soros busz dekódolási funkciókat is.
Milyen feladatra válassz oszcilloszkópot?
Az oszcilloszkóp kiválasztásánál az első kérdés mindig az, hogy milyen jeleket szeretnél mérni. Más műszerre lehet szükség egyszerű analóg áramkörök, tápegységek, audiojelek vagy relés vezérlések vizsgálatához, és más típusra nagysebességű digitális áramkörök, mikrovezérlős rendszerek, kapcsolóüzemű tápegységek vagy kommunikációs buszok elemzéséhez.
Általános elektronikai javításhoz, oktatáshoz és hobbi célra sok esetben elegendő egy kétcsatornás digitális oszcilloszkóp, megfelelő sávszélességgel és áttekinthető kezelőfelülettel. Fejlesztőlaborban, ipari karbantartásban vagy összetettebb hibakeresésnél viszont gyakran indokolt a nagyobb sávszélesség, a négy csatorna, a mélyebb memória, a fejlettebb trigger rendszer és a soros protokoll dekódolás.
A sávszélesség jelentősége
Az oszcilloszkóp egyik legfontosabb paramétere a sávszélesség. Ez határozza meg, hogy a műszer milyen frekvenciatartományban képes a jelet megfelelő pontossággal megjeleníteni. Fontos, hogy ne csak a vizsgált jel alapfrekvenciáját vedd figyelembe, hanem a jel meredek felfutásait, impulzusait és felharmonikusait is.
Egy túl alacsony sávszélességű oszcilloszkóp lekerekítheti a jelalakot, elrejtheti a gyors tranzienseket, és pontatlan képet adhat a valódi áramköri működésről. Ez különösen kapcsolóüzemű tápegységek, digitális jelek, PWM vezérlések és nagysebességű adatvonalak vizsgálatánál lehet kritikus.
Csatornaszám és egyidejű mérések
A csatornaszám azt mutatja meg, hány független jelet tudsz egyszerre megfigyelni. Kétcsatornás oszcilloszkópokkal már számos alapvető mérés elvégezhető, például bemeneti és kimeneti jel összehasonlítása, fáziseltolódás vizsgálata vagy egyszerű vezérlőjelek ellenőrzése.
Négycsatornás oszcilloszkópra akkor lehet szükség, ha több jel időbeli kapcsolatát kell egyszerre vizsgálni. Ilyen lehet például egy mikrovezérlő vezérlőjele, egy órajel, egy adatvonal és egy analóg visszacsatoló jel egyidejű elemzése. Ipari hibakeresésnél és beágyazott rendszerek fejlesztésénél a több csatorna jelentősen gyorsíthatja a diagnosztikát.
Mintavételezés, memória és trigger
A mintavételezési sebesség azt határozza meg, hogy az oszcilloszkóp másodpercenként hány mintát vesz a jelből. Minél nagyobb ez az érték, annál részletesebben rekonstruálható a jelalak, különösen gyorsan változó jelek esetén. A sávszélesség és a mintavételezés együtt határozza meg, hogy a műszer mennyire alkalmas az adott mérési feladatra.
A memóriamélység szintén fontos szempont. Nagyobb memória esetén hosszabb időtartam rögzíthető nagy felbontással, ami különösen ritkán jelentkező hibák, indulási folyamatok, kommunikációs csomagok vagy időszakos zavarok vizsgálatánál hasznos.
A trigger funkciók segítenek abban, hogy a műszer pontosan a keresett eseménynél indítsa a rögzítést. Egy jó trigger rendszer stabil kijelzést, ismételhető mérést és gyorsabb hibakeresést tesz lehetővé.
Soros busz dekódolás és fejlett funkciók
A modern digitális oszcilloszkópok már nemcsak jelalakot jelenítenek meg, hanem sok esetben soros kommunikációs protokollokat is képesek dekódolni. Az I2C, SPI, UART, CAN, LIN vagy más protokollok dekódolása nagy segítség lehet mikrovezérlős rendszerek, ipari elektronikák és kommunikációs hibák vizsgálatánál.
A matematikai funkciók, az FFT analízis, a mérési automatizmusok, a kurzorok, a statisztikai kijelzések és a képernyőmentési lehetőségek szintén növelik a műszer használhatóságát. Ezek különösen akkor fontosak, ha a mérési eredményeket dokumentálni, összehasonlítani vagy később visszaellenőrizni kell.
Belépő szinttől a professzionális laborig
A kínálatban megtalálhatók egyszerűbb, kedvező árú oszcilloszkópok oktatáshoz, hobbi elektronikához és alapvető szervizfeladatokhoz, valamint nagyobb teljesítményű, professzionális műszerek fejlesztőlaborok, ipari karbantartók, műszaki intézmények és elektronikai szakemberek számára.

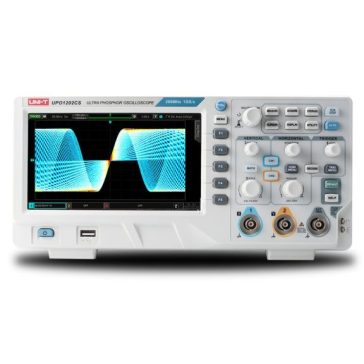

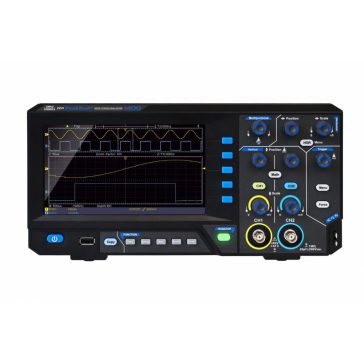

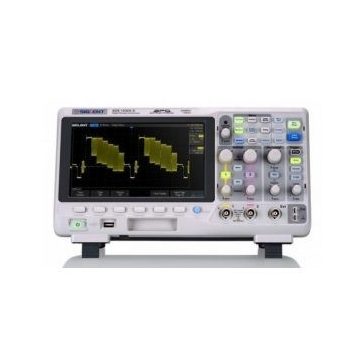

A Rigol és Siglent modellek gyakran jó ár/teljesítmény arányt kínálnak fejlesztési, oktatási és általános mérési feladatokra. A Rohde & Schwarz oszcilloszkópok a professzionális mérési környezetben, magasabb pontossági és megbízhatósági igények mellett jelentenek erős választást. A UNI-T és PeakTech típusok kedvezőbb árkategóriában kínálhatnak praktikus megoldást egyszerűbb mérésekhez, oktatáshoz vagy szervizhasználathoz.
Hogyan érdemes dönteni?
Oszcilloszkóp vásárlás előtt érdemes átgondolni, hogy milyen frekvenciatartományban dolgozol, hány jelet kell egyszerre mérned, szükséged van-e soros busz dekódolásra, mennyire fontos a nagy memória, illetve milyen környezetben használod majd a műszert. Egy oktatási labor, egy javítóműhely, egy elektronikai fejlesztőrészleg és egy ipari karbantartó csapat mérési igényei jelentősen eltérhetnek egymástól.
Ha nem egyértelmű, hogy melyik oszcilloszkóp illik legjobban a feladathoz, érdemes a mérendő jelek, a szükséges sávszélesség, a csatornaszám és a használati környezet alapján választani. Megfelelően kiválasztott oszcilloszkóppal gyorsabbá válik a hibakeresés, pontosabb lesz a fejlesztés, és megbízhatóbban dokumentálhatók az elektronikai mérések.
