UNI-T oszcilloszkópok általános elektronikai mérésekhez

A UNI-T oszcilloszkópok elsősorban azoknak a felhasználóknak készülnek, akik racionális ár mellett szeretnének jól használható digitális oszcilloszkópot elektronikai mérésekhez. A márka különösen népszerű oktatási intézményekben, szervizműhelyekben, hobbielektronikai környezetben, kisebb fejlesztőlaborokban és ipari karbantartási feladatoknál. A UNI-T modellek nem feltétlenül a prémium laboratóriumi kategóriát célozzák, de sok gyakorlati mérési helyzetben megfelelő funkcionalitást nyújtanak.

A Műszer Depó UNI-T oszcilloszkóp kategóriájában jelenleg 2 és 4 csatornás modellek, 50 MHz, 100 MHz és 200 MHz sávszélességű készülékek, valamint 1 GSa/s és 2 GSa/s mintavételezésű típusok szerepelnek. A kínálatban többek között UNI-T UPO1054, UPO1102CS, UPO1104, UPO1202CS, UPO1204 és UTD1025CL szkópméter is megtalálható.

Mikor jó választás egy UNI-T oszcilloszkóp?

A UNI-T oszcilloszkóp jó választás lehet, ha a mérési feladatok jellemzően általános elektronikai hibakereséshez, oktatáshoz, egyszerűbb fejlesztéshez vagy javításhoz kapcsolódnak. Ilyen lehet például tápegységek ellenőrzése, vezérlőjelek vizsgálata, PWM jelek megfigyelése, audiofrekvenciás jelek elemzése, relés vagy tranzisztoros áramkörök tesztelése, mikrovezérlős projektek alapvető hibakeresése vagy analóg jelalakok megjelenítése.

Ezeknél a feladatoknál sokszor nem a legnagyobb sávszélesség vagy a legmélyebb memória a döntő, hanem az, hogy a műszer stabilan, áttekinthetően és gyorsan használható legyen. Egy jól kiválasztott UNI-T digitális oszcilloszkóp segíthet a hibák lokalizálásában, a jelszintek ellenőrzésében, az időzítések vizsgálatában és az alapvető jelalak-analízisben.

UNI-T UPO sorozat asztali mérésekhez

A kategóriában szereplő UNI-T UPO sorozat asztali digitális oszcilloszkópokat kínál. A kínálatban 2 csatornás és 4 csatornás kivitelek is elérhetők, így egyszerűbb és összetettebb mérési feladatokhoz is választható megfelelő modell. A 2 csatornás típusok általános szervizhez, oktatáshoz és alapmérésekhez lehetnek megfelelőek, míg a 4 csatornás modellek akkor hasznosak, ha több jel időbeli kapcsolatát kell egyszerre vizsgálni.

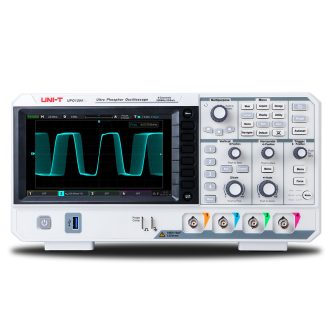

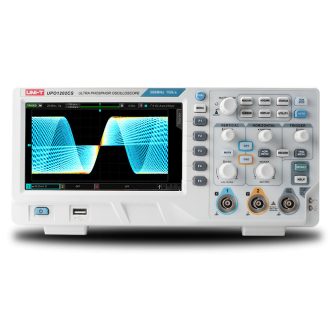

A Műszer Depó kategóriaoldalán a UNI-T UPO1102CS 100 MHz-es, 2 csatornás modellként, az UPO1202CS pedig 200 MHz-es, 2 csatornás modellként szerepel. A 4 csatornás kínálatban megtalálható az 50 MHz-es UPO1054, a 100 MHz-es UPO1104 és a 200 MHz-es UPO1204 is.

A 4 csatornás modellek különösen akkor előnyösek, ha például egy mikrovezérlő órajelét, adatvonalát, vezérlőjelét és analóg válaszjelét egyszerre kell megfigyelni. Tápegységvizsgálatnál, vezérléstechnikánál és oktatási demonstrációknál szintén sokat segíthet, ha több jel párhuzamosan látható.

UNI-T szkópméter terepi és karbantartási feladatokra

A kategóriában megtalálható UNI-T UTD1025CL szkópméter más jellegű felhasználásra készült, mint a klasszikus asztali oszcilloszkópok. A szkópméterek előnye a hordozhatóság, ezért olyan munkáknál lehetnek hasznosak, ahol a mérést nem laborasztalon, hanem gépek mellett, helyszíni karbantartásnál, villamos elosztók közelében vagy terepi környezetben kell elvégezni.

A hordozható kialakítás különösen szervizeseknek, karbantartóknak és oktatási bemutatókhoz lehet praktikus. Egy szkópméter nem minden esetben helyettesít egy nagyobb asztali oszcilloszkópot, de gyors ellenőrzésekhez, helyszíni diagnosztikához és alapvető jelalakvizsgálathoz célszerű megoldás lehet.

Sávszélesség kiválasztása

A sávszélesség az oszcilloszkóp egyik legfontosabb paramétere. A UNI-T kategóriában 50 MHz, 100 MHz és 200 MHz sávszélességű modellek is szerepelnek.

Az 50 MHz-es oszcilloszkóp egyszerűbb oktatási, hobbielektronikai és alacsonyabb frekvenciájú mérésekhez lehet megfelelő. Ilyen feladat lehet például analóg áramkörök, alapvető vezérlőjelek, audiofrekvenciás jelek vagy lassabb digitális jelek vizsgálata.

A 100 MHz-es modell általánosabb felhasználásra alkalmasabb választás lehet, mert nagyobb tartalékot ad mikrovezérlős projektekhez, PWM jelekhez, tápegységmérésekhez és szervizfeladatokhoz. A 200 MHz-es modellek akkor lehetnek indokoltak, ha gyorsabb jelváltozásokat, meredekebb impulzusokat vagy nagyobb frekvenciájú digitális jeleket kell vizsgálni.

Fontos, hogy a sávszélesség kiválasztásánál nem csak a jel alapfrekvenciáját kell nézni. A négyszögjelek, impulzusok és kapcsolóüzemű jelek felharmonikusokat is tartalmaznak, ezért a túl alacsony sávszélességű oszcilloszkóp lekerekítheti a jelalakot, és elfedhet bizonyos gyors jelenségeket.

Két vagy négy csatorna?

A csatornaszám azt határozza meg, hogy hány független jelet lehet egyszerre megfigyelni. A UNI-T kategóriában 2 és 4 csatornás modellek is találhatók.

A 2 csatornás oszcilloszkóp sok alapfeladatra elegendő. Használható bemeneti és kimeneti jel összehasonlítására, fáziseltolódás vizsgálatára, egyszerű vezérlőjelek ellenőrzésére vagy tápegység kimeneti hullámosságának mérésére.

A 4 csatornás oszcilloszkóp nagyobb rugalmasságot ad. Beágyazott rendszereknél, többfázisú vezérléseknél, kapcsolóüzemű tápegységeknél vagy összetettebb hibakeresésnél jelentős előny, ha több jel egyszerre látható. Oktatásban is hasznos lehet, mert egy áramkör működése több ponton, párhuzamosan mutatható be.

Mintavételezés és jelmegjelenítés

A mintavételezési sebesség azt mutatja meg, hogy az oszcilloszkóp másodpercenként hány mintát vesz a vizsgált jelből. A kategóriaoldalon szereplő szűrés alapján a UNI-T modellek között 1 GSa/s és 2 GSa/s mintavételezésű készülékek is találhatók.

Általános méréseknél az 1 GSa/s mintavételezés sok esetben megfelelő, különösen akkor, ha a vizsgált jelek nem extrém gyorsak. Nagyobb sávszélességű vagy gyorsabb tranzienseket tartalmazó jeleknél viszont a magasabb mintavételezési sebesség pontosabb jelmegjelenítést adhat.

A gyakorlatban a sávszélességet, a mintavételezést és a memóriamélységet együtt kell értelmezni. Egy jó oszcilloszkóp nemcsak rövid pillanatképet ad a jelről, hanem megfelelő részletességgel képes rögzíteni az időben változó eseményeket is.

Kinek ajánlható a UNI-T oszcilloszkóp?

A UNI-T oszcilloszkópok elsősorban azoknak ajánlhatók, akik árban elérhető, de használható digitális mérőműszert keresnek mindennapi elektronikai feladatokra. Oktatási intézmények számára jó választás lehet, mert több mérőhely is kialakítható mérsékeltebb beruházási költséggel. Szervizműhelyekben gyors diagnosztikára, hibakeresésre és alapvető jelvizsgálatra használhatók.

Hobbielektronikai felhasználóknak és kezdő fejlesztőknek a UNI-T modellek jó belépési pontot jelenthetnek a digitális oszcilloszkópok világába. Ipari karbantartásnál és helyszíni méréseknél pedig a hordozható szkópméter lehet praktikusabb megoldás, különösen akkor, ha a műszert gyakran kell mozgatni.

Hogyan érdemes dönteni UNI-T oszcilloszkóp vásárlás előtt?

Vásárlás előtt célszerű meghatározni, hogy milyen jeleket kell mérni, milyen frekvenciatartományban dolgozik az adott áramkör, hány csatornára van szükség, és laborasztalon vagy terepen történik-e a mérés. Egyszerűbb oktatási és hobbi célra az 50 vagy 100 MHz-es modellek is elegendők lehetnek. Általános szervizhez és fejlesztéshez a 100 MHz-es, 2 vagy 4 csatornás típusok adhatnak jó kompromisszumot. Ha nagyobb tartalékra van szükség, a 200 MHz-es modelleket érdemes előnyben részesíteni.

A UNI-T oszcilloszkópok legnagyobb előnye, hogy sok gyakorlati mérési feladatot elérhető beruházási szinten tesznek megoldhatóvá. Megfelelő modellválasztással oktatásban, szervizben, hobbielektronikában és alapvető fejlesztőlaboros munkában is jól használható mérési alapot adhatnak.
