Függvénygenerátor

Mire használható a függvénygenerátor?

A függvénygenerátor olyan elektronikai mérőműszer, amely szabályozható frekvenciájú, amplitúdójú és alakú jeleket állít elő. Míg az oszcilloszkóp a jelek megfigyelésére szolgál, a függvénygenerátor aktív tesztjelet ad az áramkör bemenetére. A két műszer gyakran együtt használható: a függvénygenerátor előállítja a kívánt jelet, az oszcilloszkóp pedig megmutatja, hogyan reagál rá a vizsgált áramkör.

A függvénygenerátor hasznos eszköz analóg és digitális áramkörök fejlesztésénél, elektronikai oktatásban, szervizfeladatoknál, ipari karbantartásnál, teljesítményelektronikai vizsgálatoknál, hangtechnikai méréseknél és beágyazott rendszerek tesztelésénél. Segítségével gyorsan ellenőrizhető egy erősítő frekvenciaátvitele, egy szűrő karakterisztikája, egy komparátor kapcsolási pontja, egy mikrovezérlős bemenet reakciója vagy egy szabályozókör viselkedése.

Alap hullámformák és arbitráris jelgenerálás

A legtöbb függvénygenerátor képes szinusz-, négyszög-, háromszög-, fűrészfog- és impulzusjelek előállítására. Ezek az alap hullámformák a legtöbb oktatási, szerviz- és fejlesztési feladatnál elegendő kiindulást adnak. Szinuszjellel például erősítők, szűrők és analóg fokozatok vizsgálhatók, négyszögjellel digitális bemenetek, időzítések és impulzusválaszok tesztelhetők, impulzusjellel pedig tranziens jelenségek, vezérlések és kapcsolási folyamatok elemezhetők.

Az arbitráris hullámforma-generátor ennél nagyobb rugalmasságot kínál. Ilyenkor a felhasználó saját jelalakot hozhat létre, vagy mérésből, szoftverből, illetve fájlból származó hullámformát tölthet be. Ez különösen hasznos akkor, ha nem ideális, valós környezetből származó jelet kell szimulálni, például érzékelőjelet, torzított impulzust, zajos bemeneti jelet vagy speciális vezérlőprofilokat.

Frekvenciatartomány és kimeneti jelszint

A függvénygenerátor kiválasztásának egyik legfontosabb paramétere a maximális kimeneti frekvencia. Egyszerű oktatási és audiofrekvenciás mérésekhez alacsonyabb frekvenciatartomány is elegendő lehet. Általános elektronikai fejlesztéshez, digitális áramkörök vizsgálatához, gyorsabb impulzusokhoz vagy nagyobb sávszélességű analóg fokozatok teszteléséhez viszont nagyobb frekvenciatartományra lehet szükség.

Fontos a kimeneti amplitúdó és a DC offset beállítási lehetősége is. Ezek határozzák meg, hogy a generátor milyen jelszinttel tudja meghajtani a vizsgált áramkört. Egy érzékeny analóg bemenet, egy logikai áramkör, egy teljesítményfokozat vagy egy mérőerősítő egészen eltérő jelparamétereket igényelhet. A megfelelően beállítható amplitúdó és offset csökkenti a hibás mérés és az áramköri túlvezérlés kockázatát.

Egy vagy kétcsatornás függvénygenerátor?

Az egycsatornás függvénygenerátor sok alapvető mérési feladatra elegendő. Egyszerű jelbevitelhez, oktatási kísérletekhez, erősítők, szűrők vagy egyedi áramköri fokozatok teszteléséhez gyakran nincs szükség több kimenetre.

A kétcsatornás függvénygenerátor akkor előnyös, ha két egymáshoz képest időben, fázisban vagy amplitúdóban beállított jelet kell előállítani. Ilyen feladat lehet differenciális bemenetek vizsgálata, kétfázisú vezérlés szimulálása, I/Q jellegű tesztek előkészítése, komparátorok vagy vezérlőáramkörök ellenőrzése, illetve összetettebb laboratóriumi mérések végrehajtása.

A két független vagy szinkronizálható csatorna különösen hasznos fejlesztőlaborokban és oktatási környezetben, ahol több mérési forgatókönyvet kell gyorsan kipróbálni.

Mintavételezési sebesség, felbontás és jelminőség

Digitális függvénygenerátoroknál a mintavételezési sebesség és a vertikális felbontás meghatározza, hogy a műszer milyen részletességgel tudja előállítani a kívánt hullámformát. Nagyobb mintavételezési sebességgel pontosabban reprodukálhatók a gyors jelváltozások, impulzusok és összetettebb hullámformák. A nagyobb felbontás finomabb amplitúdólépcsőket tesz lehetővé, ami különösen kis jelváltozásoknál, analóg méréseknél és torzításvizsgálatoknál lehet előnyös.

A jelminőséget nem csak a frekvenciatartomány határozza meg. Számít a jitter, a harmonikus torzítás, a zajszint, a felfutási idő, a kimeneti impedancia és az amplitúdóstabilitás is. Komolyabb laborfeladatoknál ezek a paraméterek ugyanúgy fontosak lehetnek, mint a névleges maximális frekvencia.

Modulációs és sweep funkciók

A fejlettebb függvénygenerátorok modulációs funkciókat is kínálnak. Az AM, FM, PM, FSK, PWM vagy burst üzemmódok különösen hasznosak kommunikációs, vezérléstechnikai és oktatási mérésekhez. Ezekkel nemcsak állandó jel, hanem időben változó, modulált vagy ismétlődő jelsorozat is létrehozható.

A sweep funkció frekvenciasöprésre használható. Segítségével gyorsan vizsgálható például egy szűrő, erősítő vagy rezonáns áramkör frekvenciafüggő viselkedése. Ha a függvénygenerátort oszcilloszkóppal vagy frekvenciaátvitel-mérési funkcióval együtt használják, jól láthatóvá válhat az áramkör átviteli karakterisztikája.

A burst üzemmód rövid impulzussorozatok előállítására alkalmas. Ez hasznos lehet tranziens jelenségek, indítási folyamatok, vezérlőimpulzusok vagy eseményalapú rendszerek teszteléséhez.

Függvénygenerátor oktatáshoz és szervizhez

Oktatási környezetben a függvénygenerátor az egyik legfontosabb demonstrációs és gyakorlati mérőeszköz. Segítségével jól szemléltethető a frekvencia, amplitúdó, periódusidő, fázis, kitöltési tényező, szűrés, erősítés és torzítás fogalma. Elektronikai technikusok, mérnökhallgatók és kezdő fejlesztők számára a függvénygenerátor és az oszcilloszkóp együttes használata alapvető laboratóriumi készség.

Szervizben a függvénygenerátor gyors hibakeresési eszköz. Egy erősítő, hangtechnikai berendezés, vezérlőpanel vagy analóg bemenet vizsgálatánál ismert jel adható az áramkörre, majd megfigyelhető, hogy hol és hogyan változik meg a jelalak. Ez segíthet a hibás fokozat, rossz szűrőelem, torzító erősítő vagy instabil vezérlőáramkör azonosításában.

Fejlesztőlaboros és ipari felhasználás

Fejlesztőlaborban a függvénygenerátor nemcsak egyszerű tesztjel-forrás, hanem a mérési folyamat része. Használható prototípusok terhelés előtti ellenőrzésére, szenzorbemenetek szimulálására, szabályozókörök reakciójának vizsgálatára, kommunikációs jelalakok előállítására vagy automatikus mérőrendszerek jelgenerátoraként.

Ipari környezetben fontos lehet a stabil működés, a távoli vezérelhetőség, az ismételhető beállítás és a dokumentálhatóság. Egyes függvénygenerátorok USB, LAN vagy egyéb interfészen keresztül automatizált mérőrendszerbe is integrálhatók. Ez sorozatméréseknél, minőségellenőrzésnél és laborautomatizálásnál jelentős előnyt adhat.

Márkák és választási irányok

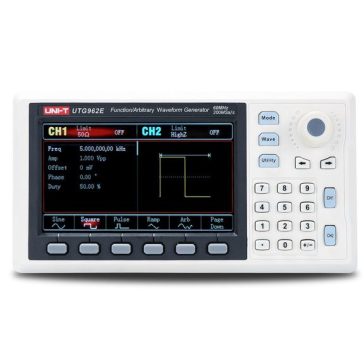

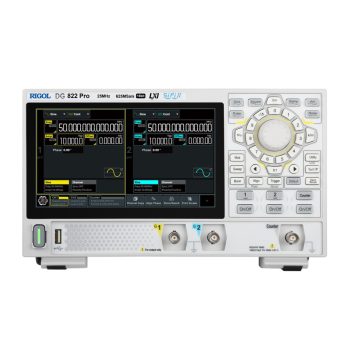

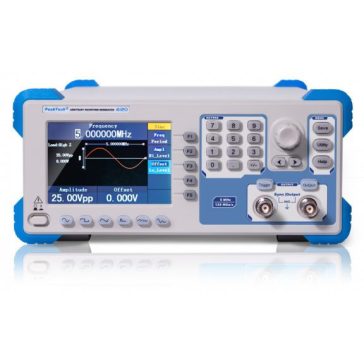

A Műszer Depó függvénygenerátor kategóriájában Rigol, Siglent, Rohde & Schwarz, UNI-T és PeakTech alkategóriák szerepelnek. A Rigol és Siglent modellek jellemzően jó ár-érték arányt kínálnak fejlesztéshez, oktatáshoz és általános laborfeladatokhoz. A Rohde & Schwarz függvénygenerátorok professzionálisabb mérési környezetbe illenek, ahol a műszerstabilitás, a jelminőség és a hosszú távú laborháttér kiemelt szempont. A UNI-T és PeakTech készülékek kedvezőbb árkategóriában kínálhatnak praktikus megoldást oktatási, szerviz- és általános mérési feladatokra. A kategóriaoldalon ezek az alkategóriák közvetlenül elérhetők.

Hogyan válassz megfelelő függvénygenerátort?

Vásárlás előtt érdemes meghatározni, hogy milyen frekvenciatartományban kell jelet előállítani, szükség van-e két csatornára, fontos-e az arbitráris hullámforma-kezelés, kell-e moduláció, sweep vagy burst üzemmód, illetve szükséges-e számítógépes vezérlés. Oktatáshoz és egyszerű szervizhez sokszor elegendő egy könnyen kezelhető alapmodell. Fejlesztőlaborba, beágyazott rendszerekhez és ipari méréshez viszont célszerű nagyobb frekvenciatartományú, pontosabb és jobban bővíthető készüléket választani.

A megfelelő függvénygenerátor hosszú távon gyorsabbá teszi a hibakeresést, pontosabbá a fejlesztést és ismételhetőbbé a laboratóriumi méréseket. Ha a mérési feladat nem egyértelmű, érdemes a vizsgált áramkörök, a szükséges frekvenciatartomány, a csatornaszám és a használati környezet alapján dönteni.
