Rohde & Schwarz oszcilloszkópok professzionális mérésekhez

A Rohde & Schwarz a professzionális teszt- és mérőműszerek egyik legismertebb európai gyártója. A márka különösen erős a rádiófrekvenciás méréstechnika, a távközlési tesztrendszerek, a spektrumanalizátorok, a hálózatanalizátorok és a nagy pontosságú laboratóriumi műszerek területén. Az oszcilloszkóp-kínálat ennek a méréstechnikai háttérnek a része: olyan felhasználóknak szól, akiknél nem csak az ár, hanem a mérési reprodukálhatóság, a műszerstabilitás, a kezelhetőség és a hosszú távú szakmai háttér is döntő szempont.

A Rohde & Schwarz oszcilloszkópok fejlesztőlaborokban, oktatási laborokban, ipari karbantartásban, elektronikai szervizekben, teljesítményelektronikai fejlesztésekben, beágyazott rendszerek vizsgálatánál és minőségbiztosítási környezetben is jól használhatók. Ezek a műszerek nem egyszerű jelnéző eszközök, hanem összetett diagnosztikai rendszerek, amelyekkel analóg és digitális jelalakok, tápegységzavarok, kommunikációs hibák, időzítési problémák és ritkán jelentkező események is pontosabban vizsgálhatók.

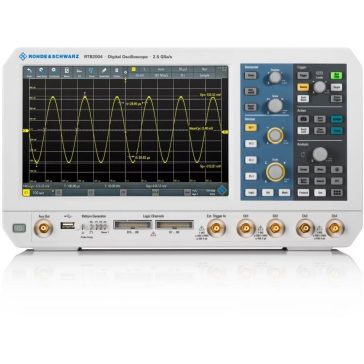

RTB2000 sorozat általános laborfeladatokra

A Rohde & Schwarz RTB2000 sorozat jó belépési pont lehet azoknak, akik professzionális gyártótól keresnek megbízható digitális oszcilloszkópot általános laboratóriumi, oktatási vagy fejlesztési feladatokra. A kategóriában szereplő RTB2002 például 70 MHz-es sávszélességgel, 2 csatornával, 2,5 GSa/s mintavételezési sebességgel, 10 Mpts memóriamélységgel, 10 bites A/D konverzióval és 10 hüvelykes érintőképernyővel rendelkezik.

Az RTB2000 sorozat azoknak lehet megfelelő, akik fontosnak tartják az áttekinthető kezelést, a jó kijelzőt, a stabil működést és a Rohde & Schwarz minőségi hátterét, de nem feltétlenül igényelnek felsőkategóriás sávszélességet vagy speciális analízisfunkciókat. Oktatásban és fejlesztői környezetben különösen előnyös lehet, ha a műszer könnyen kezelhető, gyorsan átlátható, és hosszabb távon is kiszámíthatóan működik.

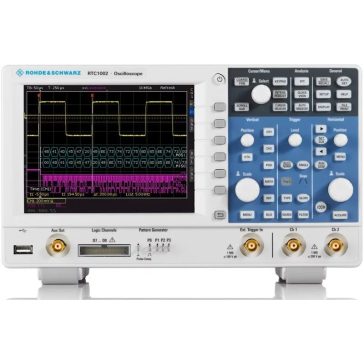

RTC1000 sorozat beépített extra funkciókkal

A Rohde & Schwarz RTC1000 sorozat kompaktabb, sokoldalú asztali oszcilloszkóp-család, amely nemcsak alapvető oszcilloszkóp-funkciókat, hanem típustól és konfigurációtól függően beépített extra képességeket is kínálhat. A kategóriában szereplő RTC1K-202M például 200 MHz-es sávszélességgel, 2 csatornával, 2 GSa/s mintavételezési sebességgel, 2 Mpts memóriamélységgel, beépített hullámforma- és pattern generátorral, 8 csatornás logikai analizátorral és FFT analízissel jelenik meg.

Ez a sorozat különösen olyan laborokban lehet hasznos, ahol korlátozott helyen több funkcióra van szükség. Egy beépített függvénygenerátor vagy logikai analizátor nem minden esetben helyettesít különálló professzionális műszereket, de oktatásban, szervizben, prototípus-fejlesztésben és általános elektronikai mérésekben jelentősen növelheti a rugalmasságot.

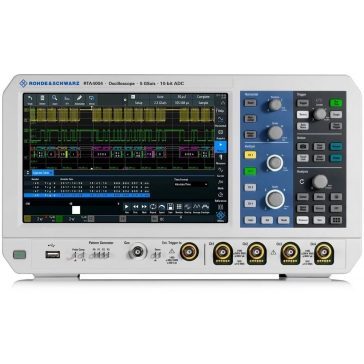

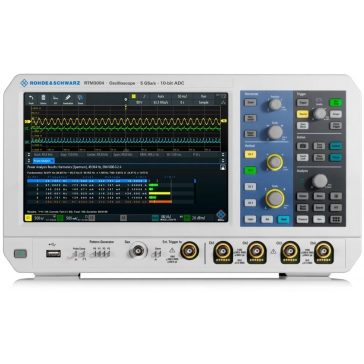

RTM3000 és RTA4000 sorozat fejlesztőlaborokba

A Rohde & Schwarz RTM3000 és RTA4000 sorozatok már komolyabb fejlesztési és laboratóriumi feladatokra készültek. Az RTM3K-02M például 100 MHz-es sávszélességet, 2 csatornát, 2,5 GSa/s mintavételezési sebességet, 40 Mpts memóriamélységet, 10 bites A/D konverziót, 16 csatornás logikai analizátort és FFT analízist kínál.

Az RTA4004 ennél nagyobb teljesítményű irányt képvisel: 200 MHz-es sávszélesség, 4 csatorna, 5 GSa/s mintavételezés, 200 Mpts memóriamélység, 10 bites felbontás és 10 hüvelykes érintőképernyő szerepel a fő paraméterei között.

Ezek a sorozatok olyan környezetbe illenek, ahol a mérési feladatok már túlmutatnak az alapvető hibakeresésen. Beágyazott rendszerek, teljesítményelektronika, ipari vezérlések, kommunikációs buszok, tápegységfejlesztések és komplexebb digitális rendszerek vizsgálatánál a nagyobb memóriamélység, a jobb vertikális felbontás, a több csatorna és a fejlettebb analízisfunkciók érezhetően gyorsíthatják a diagnosztikát.

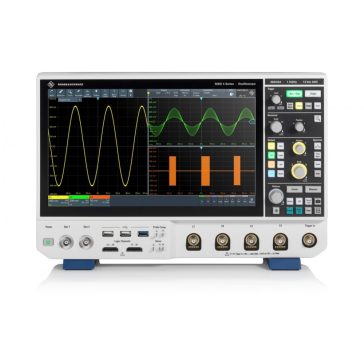

MXO4 sorozat nagy felbontású, modern laborokba

A Rohde & Schwarz MXO4 sorozat a modern, nagy teljesítményű oszcilloszkópok közé tartozik. A kategóriában szereplő MXO44-242 például 200 MHz-es, bővíthető sávszélességgel, 4 csatornával, 5 GSa/s mintavételi sebességgel két csatorna esetén, 2,5 GSa/s sebességgel négy csatorna esetén, 400 Mpts bővíthető memóriamélységgel, 12 bites vertikális felbontással, FFT spektrumanalízissel és 13,3 hüvelykes Full HD érintőképernyővel szerepel.

A magasabb sávszélességű MXO44-2410 modell 1 GHz-es, bővíthető sávszélességgel rendelkezik, miközben szintén 4 csatornát, 12 bites vertikális felbontást, 400 Mpts bővíthető memóriamélységet és 13,3 hüvelykes érintőkijelzőt kínál.

Az MXO4 sorozat azoknak való, akik nagyobb részletességű jelmegjelenítést, korszerű kezelőfelületet és erős laboratóriumi teljesítményt keresnek. A 12 bites vertikális felbontás különösen hasznos kis amplitúdójú jelek, zaj, tápfeszültség-hullámosság, analóg jelminőség és finom jelalak-részletek vizsgálatánál. A nagy memóriamélység pedig lehetővé teszi hosszabb eseménysorok nagy felbontású rögzítését.

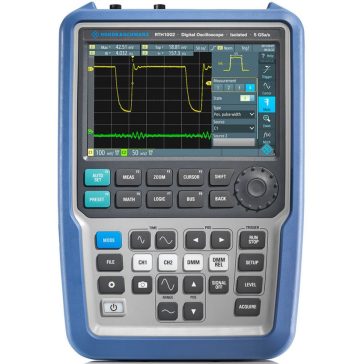

RTH1000 hordozható oszcilloszkóp izolált bemenetekkel

A Rohde & Schwarz RTH1000 sorozat hordozható, akkumulátoros kivitelű oszcilloszkópokat kínál terepi, ipari és karbantartási feladatokra. A kategóriában szereplő RTH1002 2 izolált csatornával, míg az RTH1004 4 izolált csatornával rendelkezik. Mindkét típusnál 60 MHz-es, magasabb értékekre bővíthető sávszélesség, 5 GSa/s mintavételezés, 10 bites vertikális felbontás, multiméter funkció, automatikus mérési funkciók, FFT mérés, 7 hüvelykes érintőképernyő és körülbelül 4 órás akkumulátoros üzem szerepel a fő adatok között.

Az izolált bemenetek miatt az RTH1000 sorozat különösen érdekes lehet ipari környezetben, villamos karbantartásnál, teljesítményelektronikai méréseknél és olyan helyzetekben, ahol a mérési pontok között potenciálkülönbség lehet. Terepi használatnál az akkumulátoros működés, a kompakt kivitel és a multiméter funkció komoly gyakorlati előnyt jelenthet.

Milyen Rohde & Schwarz oszcilloszkópot érdemes választani?

A megfelelő Rohde & Schwarz oszcilloszkóp kiválasztásánál elsőként a mérési környezetet kell tisztázni. Asztali laborba, oktatási célra és általános fejlesztéshez az RTB2000 vagy RTC1000 sorozat is megfelelő lehet. Komolyabb fejlesztőlaborba, nagyobb memóriát és több csatornát igénylő feladatokra az RTM3000 vagy RTA4000 sorozat adhat jobb alapot. Nagy felbontású, modern, hosszabb távra tervezett laboratóriumi környezetbe az MXO4 sorozat lehet erősebb választás. Terepi, ipari és karbantartási feladatokra pedig az RTH1000 hordozható modellek jelenthetnek célszerű megoldást.

A sávszélesség kiválasztásánál nemcsak a mérendő jel alapfrekvenciáját, hanem a felharmonikusokat, a felfutási időt, az impulzusokat és a tranziens jelenségeket is figyelembe kell venni. Egy alulméretezett oszcilloszkóp lekerekítheti a jelalakot, elrejthet gyors zavarokat, és pontatlan képet adhat a valódi áramköri működésről.

A csatornaszám szintén lényeges. Két csatorna sok alapméréshez elegendő, de négy csatorna jelentősen rugalmasabbá teszi a hibakeresést, különösen akkor, ha több egymáshoz kapcsolódó jelet kell egyszerre vizsgálni. Mikrovezérlős rendszereknél, tápegységindításnál, vezérlőjeleknél és kommunikációs buszoknál a négy csatorna gyakran nem kényelmi kérdés, hanem valós diagnosztikai előny.

Vertikális felbontás, memória és analízis

A Rohde & Schwarz oszcilloszkópok egyik fontos erőssége, hogy több sorozatban is nagyobb vertikális felbontást kínálnak, mint a hagyományos, egyszerűbb 8 bites digitális oszcilloszkópok. A 10 bites vagy 12 bites felbontás nem minden mérésnél döntő, de kis amplitúdójú jeleknél, zajvizsgálatnál, tápfeszültség-ripple elemzésnél és analóg jelalakok finom részleteinél jelentős különbséget adhat.

A memóriamélység szintén kritikus paraméter. Nagyobb memória mellett hosszabb időablak rögzíthető megfelelő időfelbontással. Ez különösen hasznos ritkán jelentkező hibák, indítási folyamatok, impulzussorozatok, adatcsomagok vagy időszakos zavarok vizsgálatánál. Egy nagy memóriájú oszcilloszkóp nemcsak egy rövid jelrészletet mutat meg, hanem a teljes eseménysort is részletesebben képes rögzíteni.

Az FFT, a logikai analizátor opciók, a függvénygenerátor funkciók, az automatikus mérések, a fejlett triggerelés és a dokumentációs lehetőségek mind hozzájárulnak ahhoz, hogy a műszer ne csak megjelenítse, hanem értelmezhetővé is tegye a mérési helyzetet.

Rohde & Schwarz oszcilloszkóp vásárlás hosszú távra

A Rohde & Schwarz oszcilloszkóp általában nem impulzusvásárlás, hanem hosszabb távú műszerberuházás. Ilyen kategóriában érdemes előre felmérni, hogy a jelenlegi mérési feladatokon kívül milyen igények várhatók a következő években. Szükség lehet-e nagyobb sávszélességre, több csatornára, logikai analizátorra, függvénygenerátorra, protokoll dekódolásra, nagyobb memóriára vagy hordozható kivitelre?

Fejlesztőlaborok, oktatási intézmények, ipari karbantartók és minőségbiztosítási részlegek számára a megfelelően kiválasztott Rohde & Schwarz oszcilloszkóp stabil mérési alapot adhat hosszú távra. A pontosabb jelmegjelenítés, a jobb kezelhetőség, a megbízható működés és a professzionális műszaki háttér különösen akkor fontos, ha a mérési eredmények alapján fejlesztési, gyártási vagy üzemeltetési döntések születnek.
