Miért népszerűek a Rigol oszcilloszkópok?

A Rigol az elmúlt években az egyik legismertebb oszcilloszkópgyártóvá vált az oktatási, fejlesztői és ipari mérési szegmensben. A márka sikerének egyik fő oka, hogy a Rigol oszcilloszkópok viszonylag elérhető áron kínálnak olyan funkciókat, amelyek korábban inkább a drágább laboratóriumi műszerekre voltak jellemzők. Ilyen lehet például a nagy memóriamélység, a gyors jelalak-frissítés, a protokoll dekódolás, az FFT analízis, a Bode-plot funkció vagy az SCPI alapú távoli vezérlés.

A Rigol kínálata különösen azok számára érdekes, akik nem egyszerű kijelzőként tekintenek az oszcilloszkópra, hanem valódi diagnosztikai és fejlesztési eszközként használják. Egy jól kiválasztott Rigol digitális oszcilloszkóp segíthet az analóg és digitális hibák feltárásában, a jelintegritási problémák azonosításában, a kommunikációs buszok elemzésében, valamint a kapcsolóüzemű tápegységek, mikrovezérlős áramkörök és ipari elektronikai rendszerek vizsgálatában.

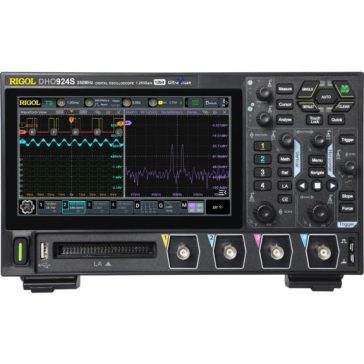

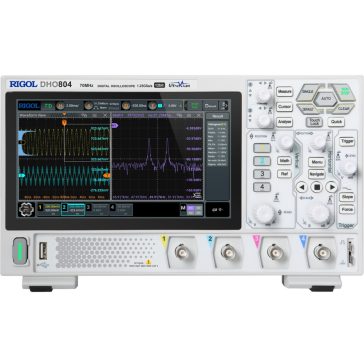

Rigol DHO800 és DHO900 sorozat

A Rigol DHO800 és DHO900 sorozat a modern belépő kategóriát képviseli. Ezek a modellek különösen jó választást jelenthetnek oktatási intézményeknek, kezdő fejlesztőknek, hobbi elektronikai felhasználóknak és általános szervizfeladatokhoz. A 12 bites vertikális felbontás előnye, hogy kis amplitúdójú jelek vizsgálatánál tisztább, részletesebb jelalak jeleníthető meg, mint a hagyományos 8 bites belépő modellek esetében.

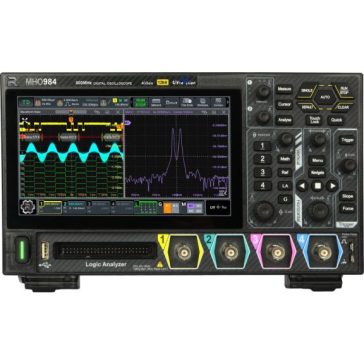

A DHO800 sorozat elsősorban kétcsatornás feladatokra ideális, ahol fontos a kompakt kivitel, az egyszerű kezelhetőség és a jó jelmegjelenítés. A DHO900 sorozat már négycsatornás kialakítással is elérhető, ezért összetettebb áramkörök, több jel egyidejű vizsgálata vagy oktatási laborok számára is praktikusabb választás lehet.

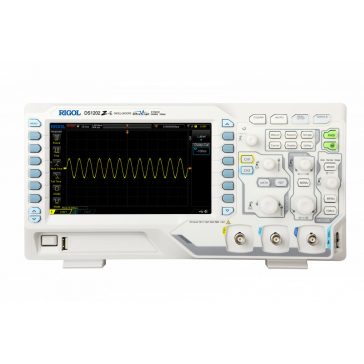

Rigol DS1000Z sorozat

A Rigol DS1000Z sorozat hosszú ideig a belépő szintű digitális oszcilloszkópok egyik legismertebb családja volt. A DS1054Z különösen népszerűvé vált a négy csatorna, a kedvező ár és a stabil működés miatt. Bár az újabb DHO sorozatok technológiailag frissebb platformot képviselnek, a DS1000Z modellek még mindig hasznosak lehetnek olyan felhasználóknak, akik bevált, jól ismert, klasszikus digitális oszcilloszkópot keresnek.

A DS1000Z sorozat előnye a sok helyen ismert kezelési logika, a széles felhasználói tapasztalat és az általános mérési feladatokra megfelelő funkcionalitás. Hátránya, hogy az újabb modellekhez képest szerényebb vertikális felbontást, alacsonyabb frissítési sebességet és kevésbé korszerű architektúrát kínál.

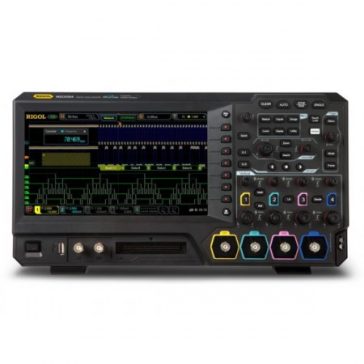

Rigol MSO5000 sorozat fejlesztőlaborokba

A Rigol MSO5000 sorozat már a komolyabb fejlesztési és laboratóriumi feladatokra készült. Ezek a modellek különösen beágyazott rendszerek, mikrovezérlős fejlesztések, IoT eszközök, ipari elektronikák és összetettebb digitális rendszerek vizsgálatánál lehetnek hasznosak. Az MSO kivitel lehetővé teszi analóg és digitális jelek együttes vizsgálatát, ami jelentősen gyorsíthatja a hibakeresést.

A sorozat egyik fontos előnye a nagy mintavételezési sebesség, a mély memória, az érintőkijelzős kezelőfelület és a bővíthető szoftveres funkciók köre. A protokoll dekódolás, a Bode-plot, az FFT és az automatizált mérési lehetőségek miatt az MSO5000 jó választás lehet azoknak, akik már nemcsak alapméréseket végeznek, hanem rendszeresen fejlesztenek, dokumentálnak és összehasonlító méréseket is készítenek.

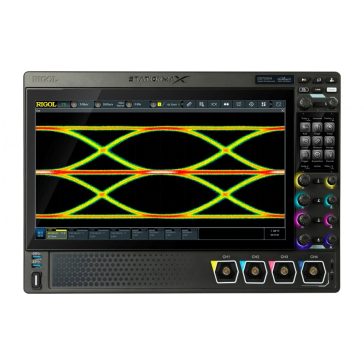

Rigol MSO8000 és DS70000 felsőkategóriás mérésekhez

A Rigol MSO8000 és DS70000 sorozatok a nagyobb teljesítményű, professzionális mérési feladatokhoz készültek. Ezek a műszerek akkor indokoltak, ha nagy sávszélességre, magas mintavételezési sebességre, jelentős memóriamélységre és fejlett analízisfunkciókra van szükség. Ilyen feladat lehet például a nagysebességű digitális rendszerek vizsgálata, RF jellegű mérések, jelintegritási elemzés, teljesítményelektronikai fejlesztés vagy komplex ipari rendszerek hibakeresése.

Ebben a kategóriában már nemcsak az számít, hogy a műszer megjeleníti-e a jelet, hanem az is, hogy milyen részletességgel, milyen stabil triggereléssel, milyen analízisfunkciókkal és milyen dokumentálási lehetőségekkel támogatja a mérési folyamatot. A fejlett triggerfeltételek, a jitter- és szemdiagram-elemzés, a spektrumanalízis és a power analysis funkciók komoly előnyt jelenthetnek professzionális környezetben.

Fontos választási szempontok

Rigol oszcilloszkóp vásárlásakor az első döntési pont a szükséges sávszélesség. Általános oktatási, hobbi és szervizfeladatokra sok esetben elegendő lehet egy 70–100 MHz-es modell, de gyors digitális jelek, kapcsolóüzemű tápegységek vagy nagyobb sebességű kommunikációs vonalak esetén érdemes nagyobb sávszélességű típust választani.

A csatornaszám szintén kulcsfontosságú. Két csatorna elegendő lehet egyszerű mérésekhez, de négy csatorna már sokkal rugalmasabb hibakeresést tesz lehetővé. Beágyazott rendszereknél, vezérlőjeleknél, tápegységindítási folyamatoknál vagy több egymáshoz kapcsolódó jel vizsgálatánál a négycsatornás oszcilloszkóp jelentős előnyt ad.

A vertikális felbontás különösen akkor fontos, ha kis amplitúdójú jeleket, zajt, hullámosságot vagy finom jelszintváltozásokat kell vizsgálni. A 12 bites DHO modellek ebből a szempontból előnyösebbek lehetnek, mint a hagyományos 8 bites belépő modellek.

Szoftveres funkciók és bővíthetőség

A Rigol oszcilloszkópok egyik előnye a szoftveresen bővíthető funkciók köre. Bizonyos modelleknél külön opcióként érhető el a soros busz dekódolás, a fejlettebb analízis, a Bode-plot vagy más speciális mérési funkció. Vásárlás előtt ezért érdemes ellenőrizni, hogy az adott modell milyen funkciókat tartalmaz alapból, és melyek aktiválhatók külön licenccel.

A protokoll dekódolás különösen hasznos mikrovezérlős fejlesztéseknél. Az I2C, SPI, UART, CAN vagy LIN jelek dekódolása jelentősen lerövidítheti a hibakeresést, mert a felhasználó nemcsak a jelalakot látja, hanem a kommunikáció tartalmát is értelmezheti.

Az SCPI-kompatibilitás laboratóriumi és gyártástámogató környezetben lehet fontos. Ennek segítségével a műszer automatizált mérőrendszerbe integrálható, távolról vezérelhető, és a mérési eredmények szoftveresen feldolgozhatók.

Kinek melyik Rigol oszcilloszkóp ajánlható?

Hobbi elektronikához, oktatáshoz és alapvető szervizfeladatokhoz a Rigol DHO800 vagy DHO900 sorozat lehet jó választás. Ezek modern, jól használható, jó ár-érték arányú műszerek, amelyek sok általános mérési feladatra elegendőek.

Komolyabb fejlesztéshez, beágyazott rendszerekhez, ipari elektronikához és rendszeres laborhasználathoz az MSO5000 sorozat már sokkal erősebb alapot ad. A nagyobb teljesítmény, az MSO lehetőség, a bővíthető funkciók és a fejlettebb kezelőfelület miatt hosszabb távon is jól használható fejlesztőeszköz lehet.

Nagysebességű, RF jellegű vagy professzionális ipari mérésekhez a Rigol MSO8000 és DS70000 sorozatok jelenthetnek megfelelő irányt. Ezek már magasabb beruházási szintet képviselnek, de komplex mérési feladatoknál olyan képességeket kínálnak, amelyek belépő vagy középkategóriás műszerekkel nem érhetők el.

Rigol oszcilloszkóp vásárlás szakmai szempontok alapján

A megfelelő Rigol oszcilloszkóp kiválasztása nem csak árkérdés. A legolcsóbb modell nem mindig a leggazdaságosabb, ha később hiányzik a nagyobb sávszélesség, a négy csatorna, a protokoll dekódolás vagy a mélyebb memória. Ugyanakkor feleslegesen nagy teljesítményű műszert sem érdemes választani, ha a mérési feladatok egyszerűbbek.

Érdemes előre meghatározni, hogy milyen frekvenciatartományban történik a mérés, hány jelet kell egyszerre vizsgálni, szükség van-e digitális csatornákra, milyen kommunikációs buszokat kell dekódolni, és mennyire fontos a későbbi bővíthetőség. Ezek alapján sokkal pontosabban kiválasztható az a Rigol oszcilloszkóp, amely hosszabb távon is megfelelő mérési alapot ad.
