Rigol DS1000Z oszcilloszkópok

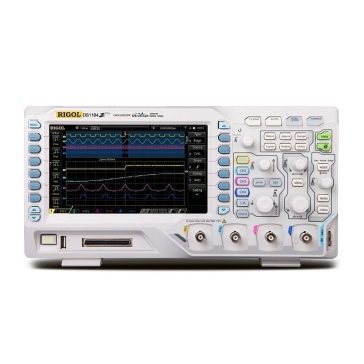

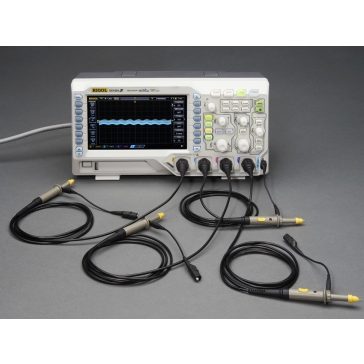

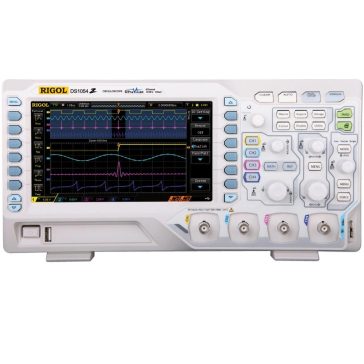

A Rigol DS1000Z oszcilloszkópok a gyártó kedvező árú, belépő szintű műszerei. A négy csatornás, típustól függően 50MHz, 70MHz illetve 100MHz sávszélességű készülékek 1GSa/s mintavételezési sebességükkel és kimagasló, 24MPts memóriamélységükkel a legtöbb mérési feladat elvégzésére alkalmasak. A "Plus" jelölésű modellek 16 csatornás logikai analizátorrá bővíthetőek a Rigol RPL1116 mérőfej-egység megvásárlásával, az "-S Plus" típusú oszcilloszkópok pedig beépített függvénygenerátorral rendelkeznek.



5 termék 1 5
5 termék 1 5

A Rigol DS1000Z oszcilloszkópok főbb műszaki adatai

  • 50MHz, 70MHz, 100MHz sávszélesség, 4 csatorna
  • 1G Sa/s valósidejű mintavételezési sebesség
  • 12Mpts memóriamélység
  • "UltraVision" technológia
  • 7" WVGA (800x480) színes LCD kijelző
  • "-S" verzió: Beépített 2 csatornás, 25MHz-es függvénygenerátor
  • "Plus" verzió: 16 csatornás logikai analizátor funkcióval bővíthető akár a későbbiekben is (fizetős bővítmény)

Gyártói akció

Az alábbi bővítéseket a gyártó díjmentesen biztosítja !

- memóriabővítés ( 12MPts->24MPts )

- soros adat dekóder funkció

- kibővített trigger funkciók

- hullámforma felvétel / visszajátszás funkció

Távvezérlés lehetősége


A Rigol DS1100Z oszciloszkópok igény esetén mérési rendszerekbe illeszthető, távvezérelhető illetve felügyelhető az USB vagy LAN interfészein keresztül, melyhez a gyártó ingyenesen letölthető ’Ultra Sigma’ nevű, SCPI parancsokkal dolgozó vezérlő és felügyeleti szoftvere valamint az ’Ultra Scope’ névre hallgató virtuális előlapi szoftvere nyújt segítséget.






Rigol DS1000Z oszcilloszkópok kiemelt funkciói:




Kijelző

A nagy méretű, 17.8cm-es (7"-os) képátmérőjű, 800 x 400 pixel felbontású TFT kijelzőn mind a négy bemeneti csatorna jelalakja egyedejűleg megtekinthető illetve kiértékelhető.


Memória

12 millió (memória bővítéssel 24 millió) mérési pont rögzítésére alkalmas. Az eltárolt hullámformák kinagyíthatóak (zoom) illetve manuálisan léptethetőek (scroll), így a műszer utólagos jel analízisra is akiválóan használható


Mintavételezés

Az 1GSa/s-os mintavételezési sebesség valamint a hatalmas rendelkezésre álló memória akár másodpercenként 30.000 hullámforma rögzítésére is alkalmassá teszi a műszert.


Hullámforma rögzítés

Ez a lehetőség a felvétel és lejátszás funkcióval vértezi fel az oszcilloszkópot. A rögzített hullámformák a későbbiekben visszanézhetőek illetve kiértékelhetőek a műszer TFT kijelzőjén.


Ultravision technológia

Evvel a funkcióval a képpontok intenzitása a mérési értékek előfordulási valószínűségének függvényében változik. Így megkülönböztethetőek a gyakran illetve ritkán előforduló mérési értékek, láthatóvá válnak az anomáliák.



Bővített trigger

A szokásos trigger beállítások mellett a DS1000Z oszcilloszkópban megtalálhatóak a Windows, Nth Edge, Delay, Timeout, Runt, RS232/UART, I²C és SPI trigger lehetőségek is.


Soros busz dekóder

Evvel a funkcióval a legelterjedtebb soros adatbuszok, az RS232/UART, I²C és SPI adatfolyama válik byte-onként megjeleníthetővé illetve kiértékelhetővé.



Matematikai funkciók

Az oszcilloszkópok fejlett matematikai rendszerrel rendelkeznek, amely lehetővé teszi, hogy a bonyolult jelszámításokat egyszerűen, az előre meghatározott képletekkel oldja meg. Természetesen nem marad ki a FFT sem, így spektrumanalizálásra is alkalmas a műszer.

Pass / Fail mérések

A beállítható hullámforma maszkok segítségével gyors megfelelőségi tesztek végezhetőek például a kommunikációs hálózatok vizsgálatánál.


Automatikus mérések

Az oszcilloszkóp automatikusan megjeleníti a mért jelformák felfutási,- illetve lefutási idejét, amplítúdóját, kitöltési tényezőjét illetve ezek minimum, maximum és átlag értékeit.


A Rigol DS1000Z oszcilloszkópok részletes műszaki adatai

Sávszélesség

50MHz, 70MHz, 100MHz

Csatornaszám

4

Mintavételezési sebesség

1GSa/s (1 csatorna) , 500 MSa/s (2 csatorna), 250 MSa/s (3 v 4 csatorna)

Memóriamélység

12 Mpts (1 csatorna), 6 Mpts (2 csatorna), 3 Mpts (3 vagy 4 csatorna)

Bemeneti impedancia

(1 MΩ±1%) || (15 pF±3 pF)
CAT I 300 Vrms, CAT II 100 Vrms, tranziens túlfeszültség 1000 Vpk

Bemeneti csatolások

DC, AC vagy GND

Időalap

5 ns/div - 50 s/div

Vertikális felbontás

8 bit

Vertikális skála

1 mV/div - 10 V/div



Kijelző

7.0 inch TFT LCD , 24 bit true color

Felbontás

800 × 480 pixel

Portok

USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail)

Méret

313.1 mm × 160.8 mm × 122.4 mm

Súly

3.2 kg

Tápfeszültség

100VAC - 240VAC, 45 Hz-440 Hz, 50W
