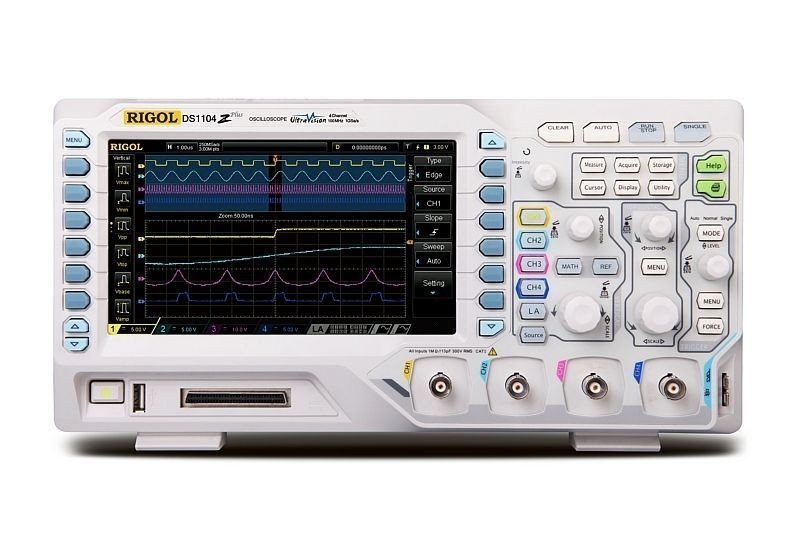

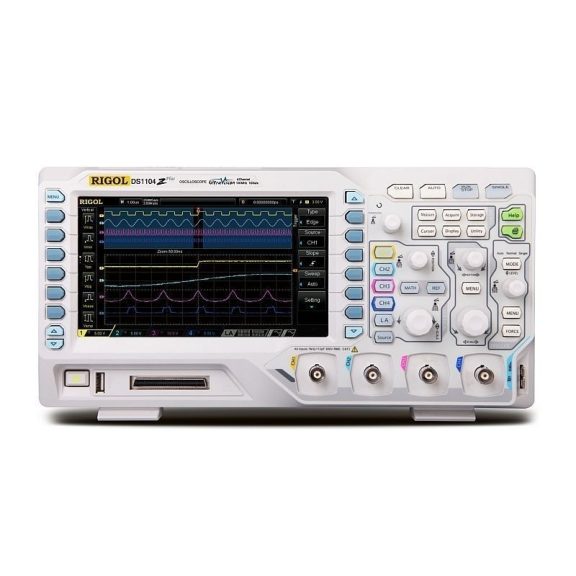

A Rigol DS1104Z-S Plus oszcilloszkóp főbb műszaki adatai
- 100MHz sávszélesség, 4 csatorna
- 1G Sa/s valósidejű mintavételezési sebesség
- Beépített 2 csatornás, 25MHz-es függvénygenerátor
- 12Mpts memóriamélység
- "UltraVision" technológia
- 7" WVGA (800x480) színes LCD kijelző
- "Plus" verzió: 16 csatornás logikai analizátor funkcióval bővíthető akár a későbbiekben is (fizetős opció)
Gyártói akció
Az alábbi bővítéseket a gyártó díjmentesen biztosítja !
- memóriabővítés ( 12MPts->24MPts )
- soros adat dekóder funkció
- kibővített trigger funkciók
- hullámforma felvétel / visszajátszás funkció
Távvezérlés lehetősége
A Rigol DS1104Z-S Plus igény esetén mérési rendszerekbe illeszthető, távvezérelhető illetve felügyelhető az USB vagy LAN interfészein keresztül, melyhez a gyártó ingyenesen letölthető ’Ultra Sigma’ nevű, SCPI parancsokkal dolgozó vezérlő és felügyeleti szoftvere valamint az ’Ultra Scope’ névre hallgató virtuális előlapi szoftvere nyújt segítséget.
Rigol DS1104Z-S Plus oszcilloszkóp kiemelt funkciói:
|
Kijelző
A nagy méretű, 17.8cm-es (7"-os) képátmérőjű, 800 x 400 pixel felbontású TFT kijelzőn mind a négy bemeneti csatorna jelalakja egyedejűleg megtekinthető illetve kiértékelhető.
|
|
Memória
A DS1104Z-S Plus 12 millió (memória bővítéssel 24 millió) mérési pont rögzítésére alkalmas. Az eltárolt hullámformák kinagyíthatóak (zoom) illetve manuálisan léptethetőek (scroll), így a műszer utólagos jel analízisra is alkalmas.
|
|
Mintavételezés
Az 1GSa/s-os mintavételezési sebesség valamint a hatalmas rendelkezésre álló memória akár másodpercenként 30.000 hullámforma rögzítésére is alkalmassá teszi a műszert.
|
|
Hullámforma rögzítés
Ez a lehetőség a felvétel és lejátszás funkcióval vértezi fel a DS1104Z-S Plus oszcilloszkópot. A rögzített hullámformák a későbbiekben visszanézhetőek illetve kiértékelhetőek a műszer TFT kijelzőjén.
|
|
Ultravision technológia
Evvel a funkcióval a képpontok intenzitása a mérési értékek előfordulási valószínűségének függvényében változik. Így megkülönböztethetőek a gyakran illetve ritkán előforduló mérési értékek, láthatóvá válnak az anomáliák.
|
| Bővített trigger
A szokásos trigger beállítások mellett a DS1104Z-S Plus oszcilloszkópban megtalálhatóak a Windows, Nth Edge, Delay, Timeout, Runt, RS232/UART, I²C és SPI trigger lehetőségek is.
|
|
Soros busz dekóder
Evvel a funkcióval a legelterjedtebb soros adatbuszok, az RS232/UART, I²C és SPI adatfolyama válik byte-onként megjeleníthetővé illetve kiértékelhetővé.
|
|
Matematikai funkciók
Az oszcilloszkópok fejlett matematikai rendszerrel rendelkeznek, amely lehetővé teszi, hogy a bonyolult jelszámításokat egyszerűen, az előre meghatározott képletekkel oldja meg. Természetesen nem marad ki a FFT sem, így spektrumanalizálásra is alkalmas a műszer.
|
| Pass / Fail mérések
A beállítható hullámforma maszkok segítségével gyors megfelelőségi tesztek végezhetőek például a kommunikációs hálózatok vizsgálatánál. |
|
Automatikus mérések
A DS1104Z-S Plus oszcilloszkóp automatikusan megjeleníti a mért jelformák felfutási,- illetve lefutási idejét, amplítúdóját, kitöltési tényezőjét illetve ezek minimum, maximum és átlag értékeit.
|
Rigol DS1074Z-S Plus oszcilloszkóp részletes műszaki adatok
Sávszélesség | 70MHz |
Csatornaszám | 4 |
Mintavételezési sebesség | 1GSa/s (1 csatorna) , 500 MSa/s (2 csatorna), 250 MSa/s (3 v 4 csatorna) |
Memóriamélység | 12 Mpts (1 csatorna), 6 Mpts (2 csatorna), 3 Mpts (3 vagy 4 csatorna) |
Bemeneti impedancia | (1 MΩ±1%) || (15 pF±3 pF)
CAT I 300 Vrms, CAT II 100 Vrms, tranziens túlfeszültség 1000 Vpk |
Bemeneti csatolások | DC, AC vagy GND |
Időalap | 5 ns/div - 50 s/div |
Vertikális felbontás | 8 bit |
Vertikális skála | 1 mV/div - 10 V/div |
Kijelző | 7.0 inch TFT LCD , 24 bit true color |
Felbontás | 800 × 480 pixel |
Portok | USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail) |
Méret | 313.1 mm × 160.8 mm × 122.4 mm |
Súly | 3.2 kg |
Tápfeszültség | 100VAC - 240VAC, 45 Hz-440 Hz, 50W |
