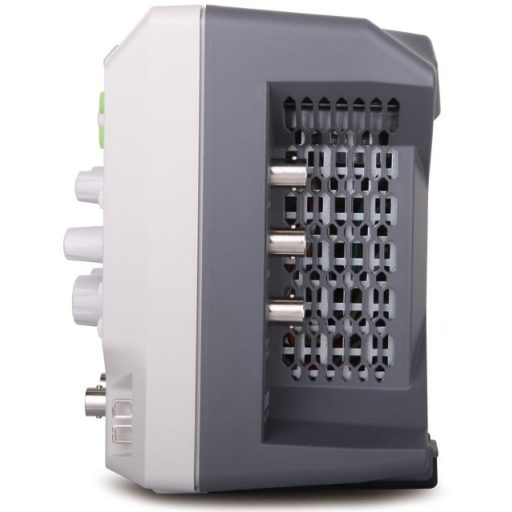

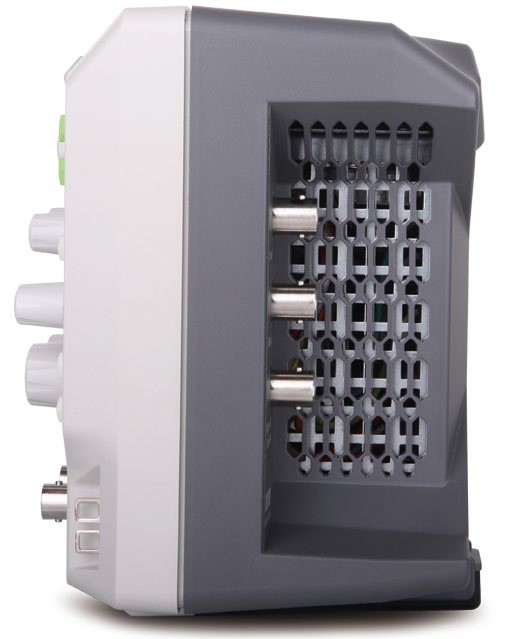

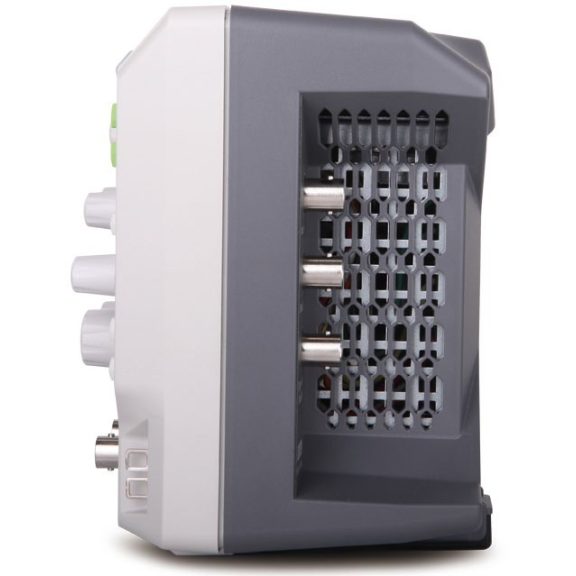

Főbb tulajdonságok:
Kiemelkedően nagy memória mélység, széles dinamikatartomány, jól olvasható kijelző intuitív menürendszerrel, számtalan triggerelési lehetőség, automatikus mérések és matematikai funkciók valamint az RS232, I2C és SPI soros adatvonalak dekódolása jellemzik a Rigol DS1054Z oszcilloszkópot, azaz egy igazi "svájci bicskáról" van szó, mely tökéletesen megállja a helyét a kezdő elektronika barátok asztalától kezdve a fejlesztő műhelyek mérési laborjáig bárhol.
Távvezérlés lehetősége:
A műszerigény esetén mérési rendszerekbe illeszthető, távvezérelhető illetve felügyelhető az USB vagy LAN interfészein keresztül, melyhez a gyártó ingyenesen letölthető ’Ultra Sigma’ nevű, SCPI parancsokkal dolgozó vezérlő és felügyeleti szoftvere valamint az ’Ultra Scope’ névre hallgató virtuális előlapi szoftvere nyújt segítséget.
Főbb műszaki paraméterek:
- Csatornaszám: 4
- Sávszélesség: 50MHz
- Mintavételezési sebesség: 1GSa/s
- Memóriamélység: 12MPts (*)
- Kijelző: 7" , 800x480 pixel
- Méret: 313 mm × 160 mm × 122 mm
- Súly: 3.2Kg
Rigol DS1054Z oszcilloszkóp GYÁRTÓI AKCIÓ
A gyártói akció keretében a keretében a műszer alábbi (korábban opcionális, fizetős) bővítéseit DÍJMENTESEN biztosítjuk:
MEM-DS1000Z ( memória bővítés 24MPts -re )
REC-DS1000Z ( valósidejű hullámforma felvétel és visszajátszás )
AT-DS1000Z ( kiterjesztett trigger funkciók )
SA-DS1000Z ( RS232, I2C & SPI soros adatok analízise, trigger )

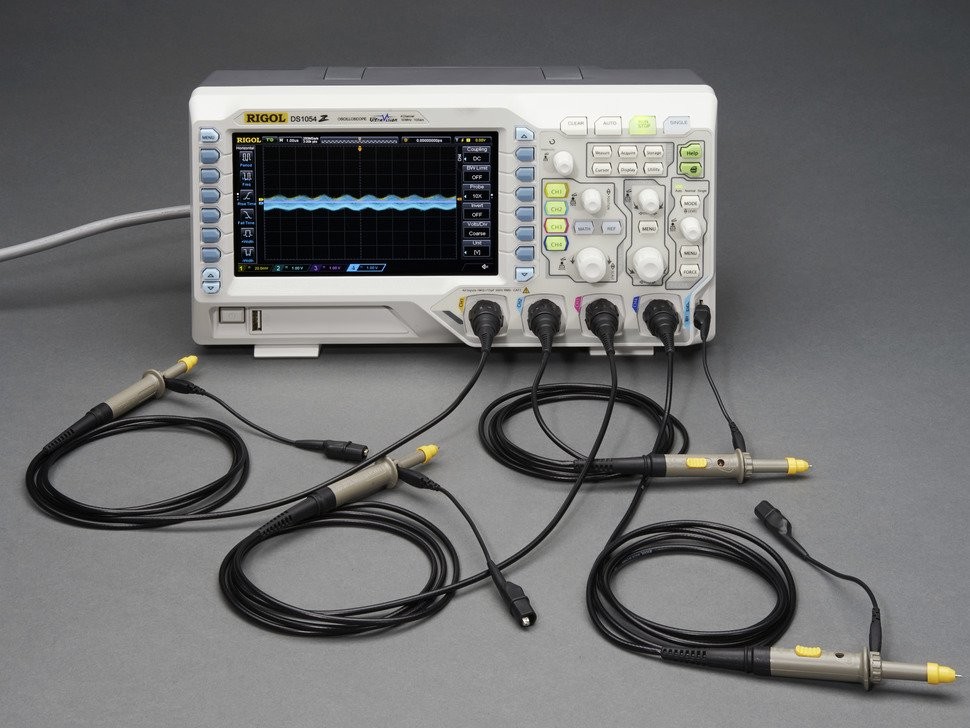

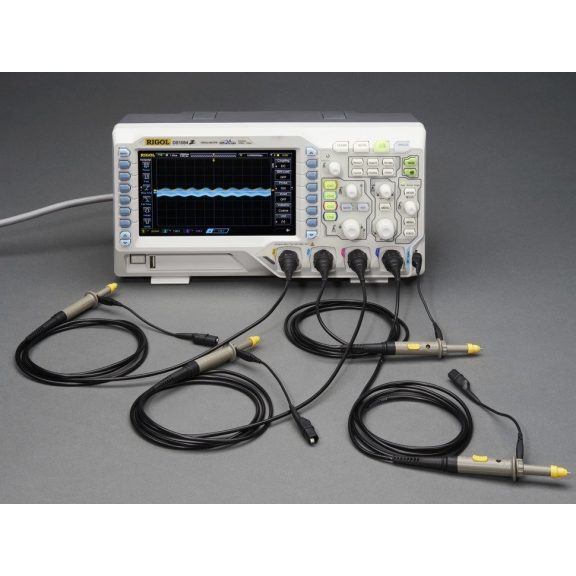

A készülékcsomag tartalma:
1db Rigol DS1054Z oszcilloszkóp
4db PVP2150 nagy impedanciás mérőkábel (1X DC-35MHz, 10X DC-150MHz)
1db hálózati tápkábel
1db USB kábel
Amennyiben nagyobb határfrekvenciájú, illetve a későbbiekben 16 csatornás logikai analizátorrá bővíthető műszert keresel, válassz a DS1000Z Plus sorozatú oszcilloszkópok közül !
Rigol DS1054Z oszcilloszkóp kiemelt funkciói:
|
|

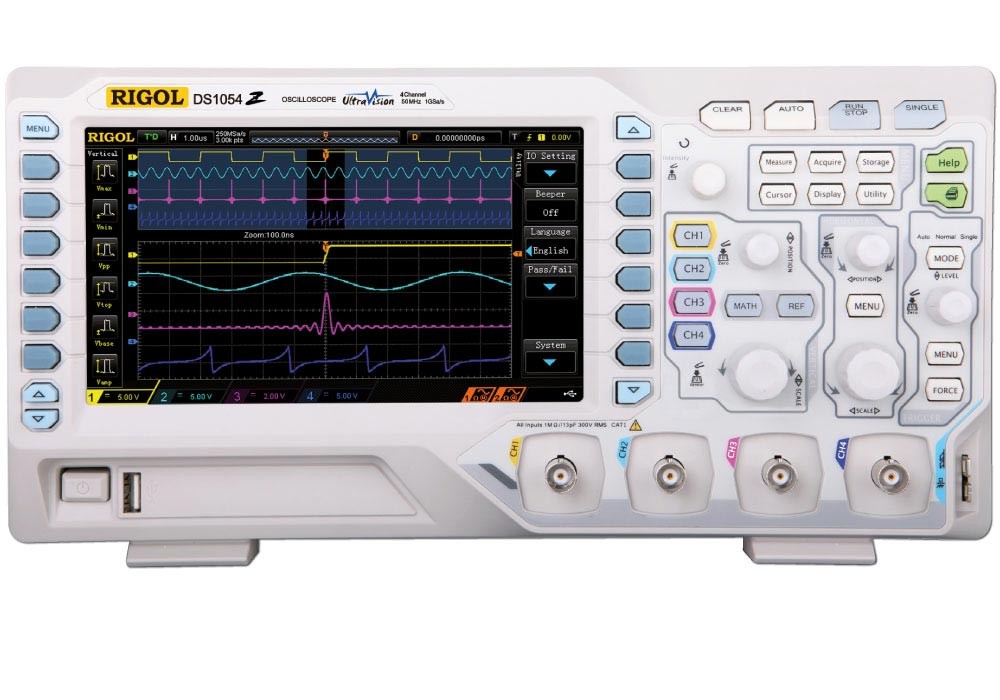

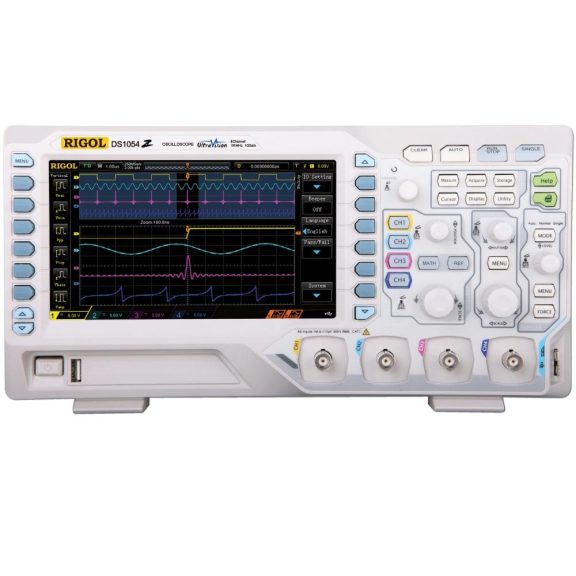

Kijelző
A nagy méretű, 17.8cm-es (7"-os) képátmérőjű, 800 x 400 pixel felbontású TFT kijelzőn mind a négy bemeneti csatorna jelalakja egyedejűleg megtekinthető illetve kiértékelhető.
|
|
|
Memória
A Rigol DS1054Z 12 millió (memória bővítéssel 24 millió) mérési pont rögzítésére alkalmas. Az eltárolt hullámformák kinagyíthatóak (zoom) illetve manuálisan léptethetőek (scroll), így a műszer utólagos jel analízisra is alkalmas.
|
|
|
Mintavételezés
Az 1GSa/s-os mintavételezési sebesség valamint a hatalmas rendelkezésre álló memória akár másodpercenként 30.000 hullámforma rögzítésére is alkalmassá teszi a műszert.
|
|
|
Hullámforma rögzítés
Ez a lehetőség a felvétel és lejátszás funkcióval vértezi fel a Rigol DS1054Z oszcilloszkópot. A rögzített hullámformák a későbbiekben visszanézhetőek illetve kiértékelhetőek a műszer TFT kijelzőjén.
|
|
|
Ultravision technológia
Evvel a funkcióval a képpontok intenzitása a mérési értékek előfordulási valószínűségének függvényében változik. Így megkülönböztethetőek a gyakran illetve ritkán előforduló mérési értékek, láthatóvá válnak az anomáliák.
|
|
|
Bővített trigger
A szokásos trigger beállítások mellett a Rigol DS1054Z oszcilloszkópban megtalálhatóak a Windows, Nth Edge, Delay, Timeout, Runt, RS232/UART, I²C és SPI trigger lehetőségek is.
|
|
|
Soros busz dekóder
Evvel a funkcióval a legelterjedtebb soros adatbuszok, az RS232/UART, I²C és SPI adatfolyama válik byte-onként megjeleníthetővé illetve kiértékelhetővé.
|
|
|
Matematikai funkciók
Az oszcilloszkópok fejlett matematikai rendszerrel rendelkeznek, amely lehetővé teszi, hogy a bonyolult jelszámításokat egyszerűen, az előre meghatározott képletekkel oldja meg. Természetesen nem marad ki a FFT sem, így spektrumanalizálásra is alkalmas a műszer.
|
|
|
Pass / Fail mérések
A beállítható hullámforma maszkok segítségével gyors megfelelőségi tesztek végezhetőek például a kommunikációs hálózatok vizsgálatánál.
|
|
|
Automatikus mérések
A Rigol DS1054Z oszcilloszkóp automatikusan megjeleníti a mért jelformák felfutási,- illetve lefutási idejét, amplítúdóját, kitöltési tényezőjét illetve ezek minimum, maximum és átlag értékeit.
|
Rigol DS1054Z oszcilloszkóp részletes műszaki adatok
|
Sávszélesség
|
50MHz
|
|
Csatornaszám
|
4
|
|
Mintavételezési sebesség
|
1GSa/s (1 csatorna) , 500 MSa/s (2 csatorna), 250 MSa/s (3 v 4 csatorna)
|
|
Memóriamélység
|
12 Mpts (1 csatorna), 6 Mpts (2 csatorna), 3 Mpts (3 vagy 4 csatorna)
|
|
Bemeneti impedancia
|
(1 MΩ±1%) || (15 pF±3 pF)
CAT I 300 Vrms, CAT II 100 Vrms, tranziens túlfeszültség 1000 Vpk
|
|
Bemeneti csatolások
|
DC, AC vagy GND
|
|
Időalap
|
5 ns/div - 50 s/div
|
|
Vertikális felbontás
|
8 bit
|
|
Vertikális skála
|
1 mV/div - 10 V/div
|
|
Kijelző
|
7.0 inch TFT LCD , 24 bit true color
|
|
Felbontás
|
800 × 480 pixel
|
|

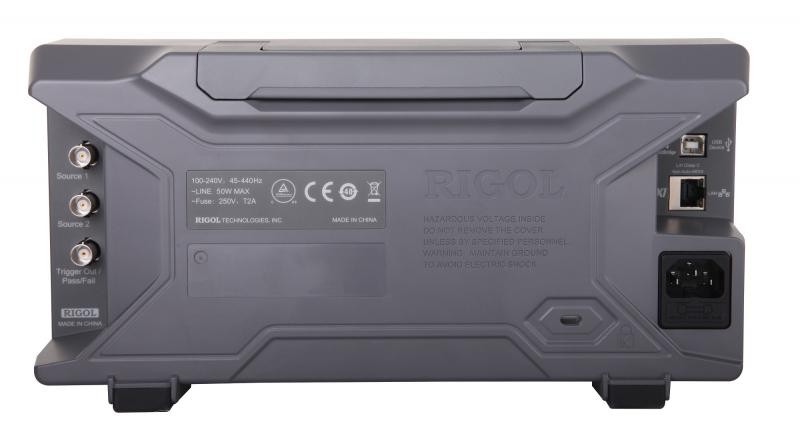

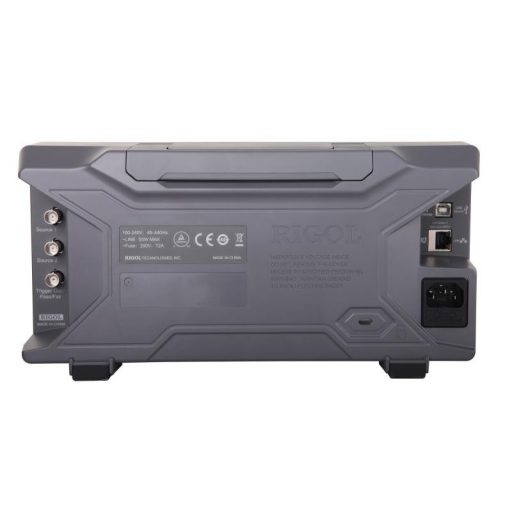

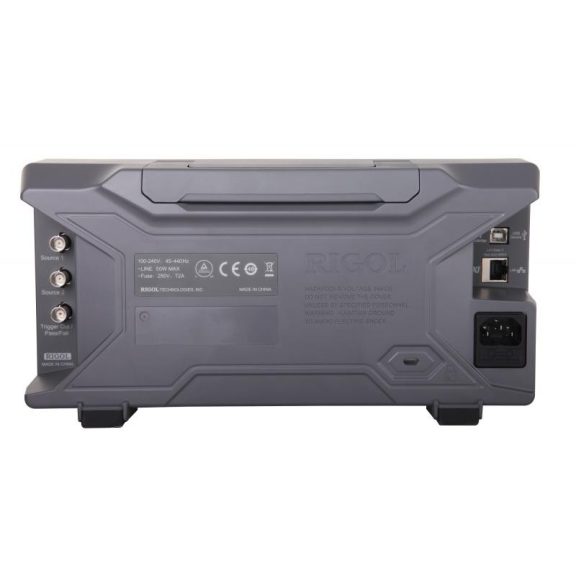

Portok
|
USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail)
|
|
Méret
|
313.1 mm × 160.8 mm × 122.4 mm
|
|
Súly
|
3.2 kg
|
|
Tápfeszültség
|
100VAC - 240VAC, 45 Hz-440 Hz, 50W
|
