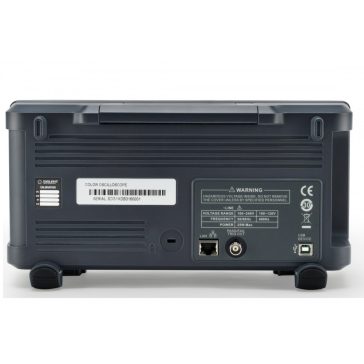

A Siglent SDS1104X-E digitális oszcilloszkóp a gyártó új generációs SPO (Super Phosphor Oscilloscope) technológiájára épül, amely kiváló jelhűséget és teljesítményt nyújt a hasonló árkategóriájú termékeknél jóval alacsonyabb rendszerzaj mellett. Legkisebb vertikális bemeneti tartománya 500 uV / div, innovatív digitális trigger rendszerrel valamint 400 000 képkocka / sec hullámforma rögzítési sebességgel rendelkezik.
A műszert a soros adatbuszok dekódolására is alkalmassá tették, így az I2C, SPI, UART, CAN valamint LIN buszok adatforgalmának vizsgálatára is használható . Egy másik hasznos funkció az 1 Mpt felbontású FFT matematikai funkció, melynek segítségével az SDS1104X-E oszcilloszkóp a vizsgált jelek spektruma is megfigyelhető.
- Sávszélesség: 100 MHz
- Csatornaszám: 4
- Mintavétel: 1GSa/s + 1GSa/s *
- Memóriamélység: 14MPts + 14MPts *
- I2C, SPI, UART, CAN, LIN busz trigger és dekódolás
- 1 Mpts FFT spektrum analizálás funkció
- Matematikai funkciók
- Bode diagram mérési kijelzés
- USB és LAN kapcsolat
- Web-es kezelőfelület, beállítás és jelalak megfigyelés 10 frissítés/mp
- Logikai analizátor funkció ( opció )
- Függvénygenerátor funkció (opció )
- WiFi kapcsolat (opció)
- 7'' színes TFT kijelző (800*480 pixel)
- Méret: 312x 132 x 151 mm
- Súly: 2.6Kg
Készülékcsomag tartalma:
1db SDS1104X-E műszer
4db mérőkábel ( probe )
1db hálózati kábel
1db USB kábel
(*)
A Siglent SDS1104X-E sorozatú műszerekben egyedülálló módon 2db bemeneti A/D fokozat található, így az 1GSa/s mintavételezési sebességen illetve 14MPts memórián csak két bemeneti csatorna osztozik. Ha csak az 1. csatornán mérünk, akkor kihasználható a teljes mintavételezési sebesség illetve memória, amennyiben az 1. illetve 2. csatornát egyidejűleg használjuk, akkor csatornánként feleződnek ezek az értékek. Hasonló a helyzet a 3. illetve 4. bemeneti csatorna használata esetén.

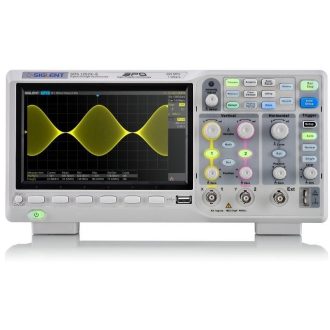

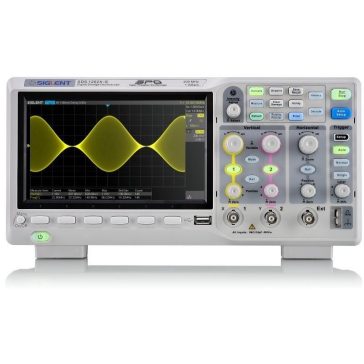

A Siglent SDS1202X-E a digitális oszcilloszkóp a gyártó SPO (Super Phosphor Oscilloscope) technológiájára épül. A 2 csatornás, 200MHz sávszélességű műszer 1GSa/s mintavételezési sebességgel és 14MPts memóriamélységgel rendelkezik. Kedvező árának, kiemelkedő, 500 uV/div vertikális felbontásának, innovatív trigger rendszerének és soros adatbusz dekódolás funkciójának köszönhetően igen közkedvelt műszer Ügyfeleink körében.
- Sávszélesség: 200 MHz
- Csatornaszám: 2
- Mintavétel: 1GSa/s
- Memóriamélység: 14MPts
- I2C, SPI, UART, CAN, LIN busz trigger és dekódolás
- 1 Mpts FFT spektrum analizálás funkció
- Matematikai funkciók
- USB és LAN kapcsolat
- 7'' színes TFT kijelző (800*480 pixel)
- Méret: 312x 132 x 151 mm
- Súly: 2.6Kg
Készülékcsomag tartalma:
1db SDS1202X-E műszer
2db mérőkábel ( probe )
1db hálózati kábel
1db USB kábel

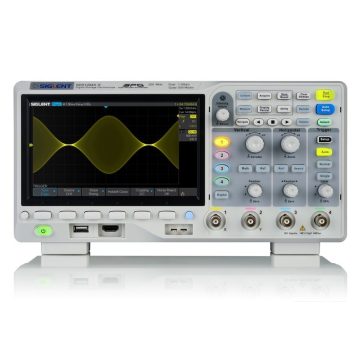

Sávszélesség: 200 MHz;
Csatornaszám: 4
Mintavétel: 1GSa/s + 1GSa/s *
Memóriamélység: 14MPts + 14MPts *

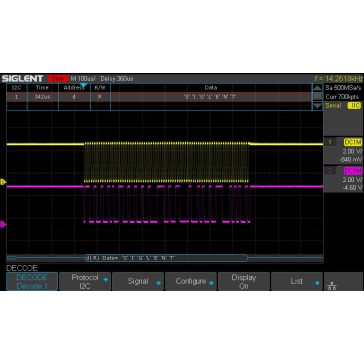

IIC, SPI, UART, CAN, LIN busz trigger és dekódolás
7'' kijelző (800*480 pixel);
Készülékcsomag tartalma:
1db SDS1204X-E műszer
4db mérőkábel ( probe )
1db hálózati kábel
1db USB kábel
(*)
A Siglent SDS1204X-E sorozatú műszerekben egyedülálló módon 2db bemeneti A/D fokozat található, így az 1GSa/s mintavételezési sebességen illetve 14MPts memórián csak két bemeneti csatorna osztozik. Ha csak az 1. csatornán mérünk, akkor kihasználható a teljes mintavételezési sebesség illetve memória, amennyiben az 1. illetve 2. csatornát egyidejűleg használjuk, akkor csatornánként feleződnek ezek az értékek. Hasonló a helyzet a 3. illetve 4. bemeneti csatorna használata esetén.

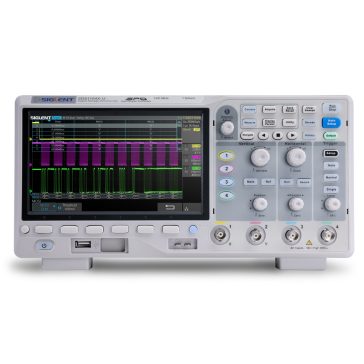

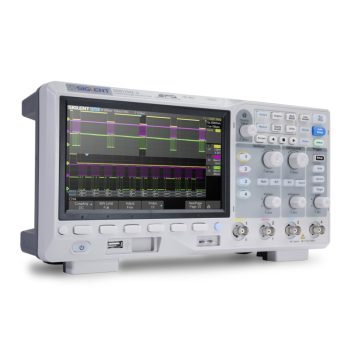

A Siglent SDS1104X-U Super Phosphor oszcilloszkópja 100 MHz-es sávszélességgel rendelkezik, 1GSa/s-es mintavételi sebességével illetveg 14 Mpts memóriamélységével digitális áramkörök illetve rövid tranziensek vizsgálatára is alkalmas. A leggyakrabban használt funkciók egy intuitív, felhasználóbarát menürendszerből illetve kézre álló kezelőszervekről érhetőek el ezért kezdők is gyorsan elsajátítják a műszer használatát. Az SDS1000X-U sorozat a Siglent SPO (Super -Phosphor Oscilloscope) technológiájára épül, amely kiváló jelhűséget és teljesítményt nyújt.
A műszer egyik különlegessége a 256 intenzitás szintű megjelenítési funkció valamint színhőmérséklet-megjelenítési mód, amely más osztályú modellekben nem található meg. A Siglent SDS1104X-U digitális oszcilloszkóp számos nagyszerű üzemmódot támogat, így az I2C, SPI, UART, CAN és LIN soros adatbuszok forgalmának dekódolását valamint egy új, 128 kPts felbontású FFT matematikai funkciót, amely segítségével a vizsgált jelek spektruma is megfigyelhető.
- Sávszélesség: 100MHz
- Csatornaszám: 4
- Mintavételezési sebesség:1 GSa/s
- Memóriamélység: 14MPts
- Intelligens trigger üzemmódok
- Soros adatbusz trigger és dekódolás I2C, SPI, UART, CAN, LIN
- Video trigger, HDTV is
- Automatikus mérési funkciók, 38 paraméterre
- 128kPts FFT mérés
- Matematikai funkciók
- 7" színes TFT kijelző ( 800 * 480 felbontás )
- Interface-ek: USB, LAN, Pass / Fail, Trigger Out
- SCPI parancsokkal távvezérelhető
- Méret: 312 x 132 x 151 mm
- Súly: 2.6Kg
Készülékcsomag tartalma:
1db Siglent SDS1104X-U oszcilloszkóp
4db mérőfej (probe)
1db hálózati tápkábel
1db USB kábel
