Siglent SDS1202X-E oszcilloszkóp főbb tulajdonságok
A Siglent SDS1202X-E a gyártó SPO (Super Phosphor Oscilloscope) technológiáját alkalmazza, amely kiváló jelhűséget és teljesítményt biztosít. A rendszerzaj is alacsonyabb, mint az ipar hasonló termékeinél. A minimális függőleges bemeneti tartomány 500 uV/div, innovatív digitális trigger rendszerrel rendelkezik nagy érzékenységgel és alacsony jitterrel, valamint 400 000 képkocka/mp hullámforma rögzítési sebességgel. A négy csatornás műszerben kategóriájában egyedülálló módon 2db bemeneti A/D fokozat található, így az 1GSa/s mintavételezési sebességen illetve 14MPts memórián csak két bemeneti csatorna osztozik.

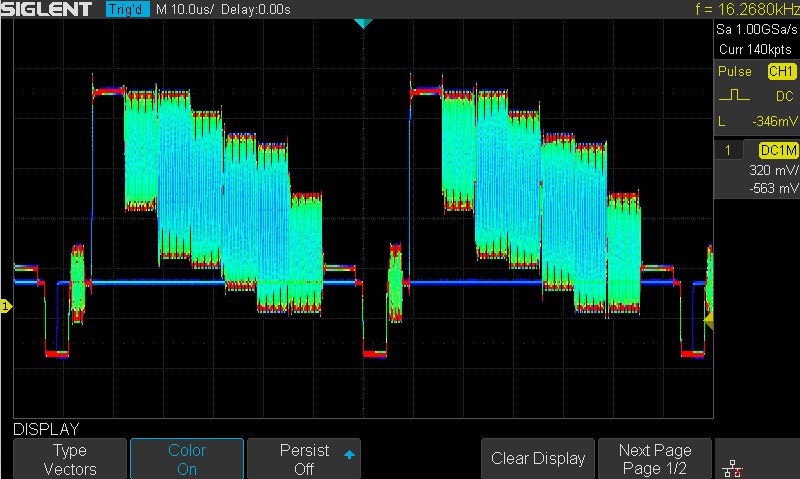

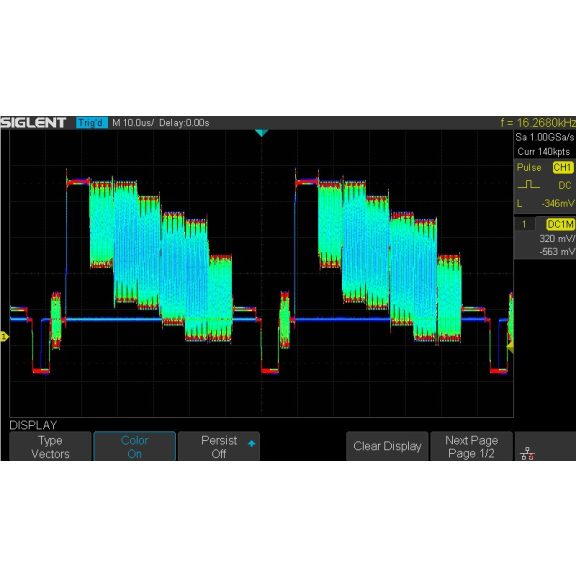

Az SDS1202X-E 256 fokozatú intenzitás-besorolási funkciót és színhőmérséklet-kijelzési módot is alkalmaz, amely nem található meg az osztály többi modelljében. A Siglent SDS1000X-E sorozatú oszcilloszkóp-kínálata több erőteljes triggerelési módot támogat, beleértve a soros buszos triggerelést. A soros dekódolás funkció ingyenes, magában foglalja az I2C-et, az SPI-t, az UART-ot, a CAN-t és a LIN-t. Az előzmények hullámforma rögzítése és a szekvenciális triggerelés kiterjesztett hullámforma rögzítést és elemzést tesz lehetővé. Egy másik innovatív funkció az új 1 Mpt FFT matematikai függvény, amely az SDS1202X-E-nek nagyon nagy frekvenciájú felbontást biztosít a jelspektrumok megfigyelésekor. Az új kialakítás egy hardveres társprocesszort is tartalmaz, amelynek köszönhetően az SDS1202X-E oszcilloszkóp gyorsan és pontosan végzi a méréseket.
Főbb műszaki paraméterek és funkciók:
Sávszélesség: 200 MHz;
Csatornaszám: 4
Mintavétel: 1GSa/s + 1GSa/s
Memóriamélység: 14MPts + 14MPts

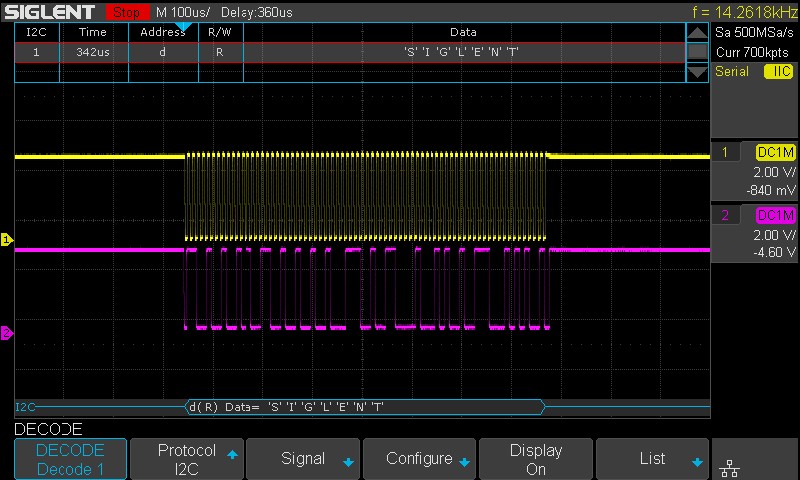

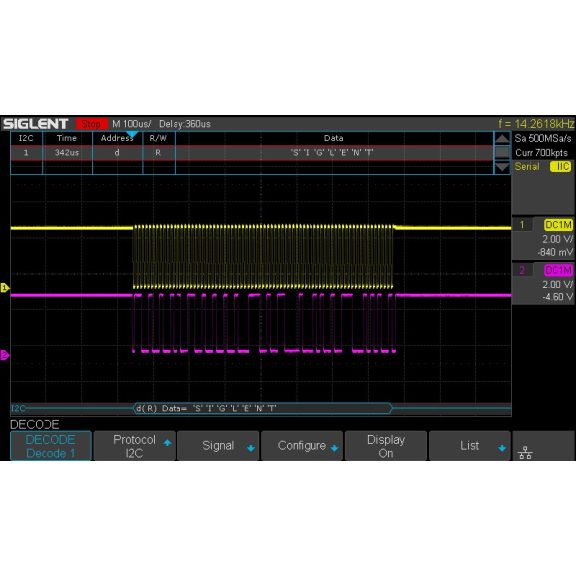

I2C, SPI, UART, CAN, LIN busz trigger és dekódolás
7'' kijelző (800*480 pixel)
Intelligens trigger
Soros busz triggerelés és dekódolás: IIC, SPI, UART, RS232, CAN és LIN
Alacsony háttérzaj
500 μV / div - 10 V / div feszültség skála
10db egygombos billentyűparancs, mely támogatja az automatikus beállítást, a kurzorokat, mérési funkciókat, görgetést, előzményeket betöltését, nagyítást és nyomtatást
Szegmentált adatgyűjtés (Sequence) mód, a maximális rekordhossz felosztása több szegmensre (legfeljebb 80 000), a felhasználó által beállított triggerfeltételek szerint, nagyon kis holtidő szegmenssel a minősítő esemény rögzítéséhez.
Hullámforma rögzítés (History) funkció, a maximális rögzített hullámforma hossza 80 000 képkocka
Automatikus mérési funkció 38 paraméterrel

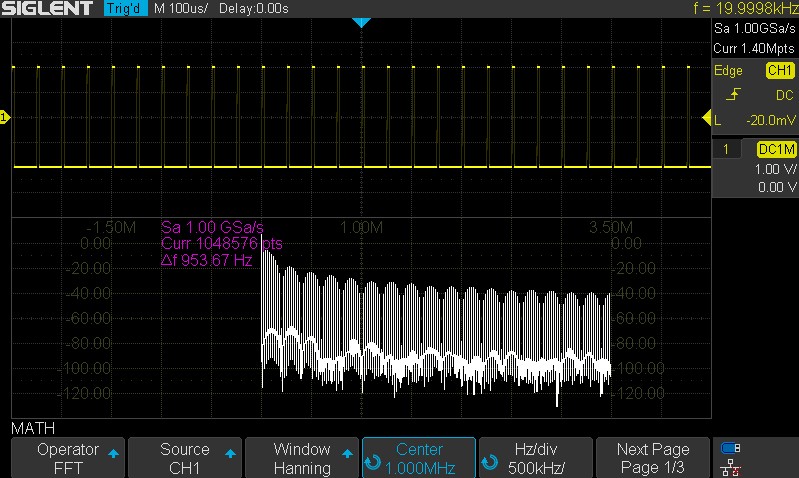

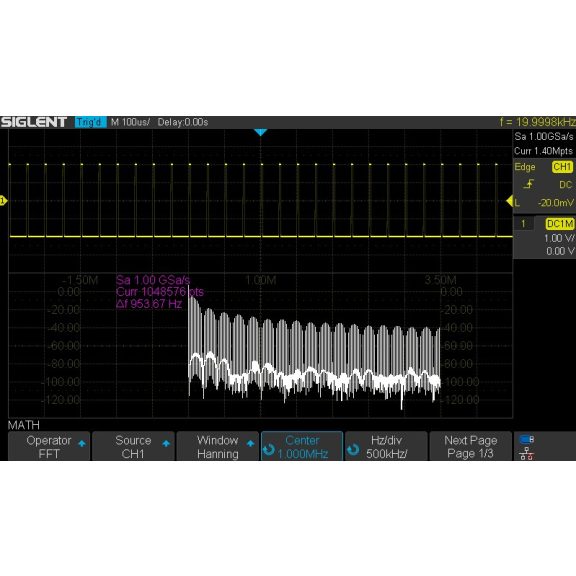

1 Mpts FFT analízis
Nagy, 7"-os TFT-LCD kijelző 800 * 480 felbontással
Többféle interfésztípus: USB, LAN (VXI-11), Pass / Fail, Trigger Out
Támogatja az SCPI távvezérlő parancsokat
Többnyelvű kijelző és beágyazott súgó
Böngészővezérlés/beépített weboldal a távoli felügyelethez
Bode grafikon funkció, mely vezérni képes egy külső függvénygenerátort ( Siglent SDG modellek )
