A Siglent SDS1104X-E digitális oszcilloszkóp egy kiválóan megtervezett, többfunkciós eszköz, amely megbízható és precíziós méréseket kínál az elektronikai szakemberek és hobbi elektronikai rajongók számára. A piacon elérhető hasonló eszközök közül kiemelkedik fejlett funkcióival, egyszerű használatával és meglepően kedvező árával, ami különösen vonzóvá teszi mind a kezdők, mind a tapasztalt mérnökök számára. Az SDS1104X-E a modern műszaki követelményekhez igazodva lett megalkotva, hogy könnyedén kezelje a legkomplexebb mérési feladatokat is.
Ez az oszcilloszkóp 100 MHz-es sávszélességgel rendelkezik, ami elegendő a legtöbb általános és speciális mérési feladathoz. A készülék négy csatornás kialakítása lehetővé teszi, hogy egyszerre több jelalakot is rögzítsünk, ami különösen hasznos az összetett rendszerek elemzésekor. A nagy, 7 hüvelykes TFT-LCD kijelző kristálytiszta és részletes képet nyújt a mért jelalakokról, így a felhasználók könnyedén azonosíthatják a finom részleteket és anomáliákat. A készülék által biztosított 1 GSa/s mintavételi sebesség csatornánként garantálja a jelek pontos és részletes rögzítését, ami kulcsfontosságú a precíz mérésekhez.
Az SDS1104X-E-t innovatív funkciók sora jellemzi, amelyek révén az eszköz rendkívül sokoldalú és könnyen használható. A Super Phosphor Oscilloscope (SPO) technológia biztosítja a rendkívül gyors frissítési sebességet és a kiemelkedő jelminőséget. Emellett a 24 Mpts memória lehetővé teszi a hosszabb jelek tárolását és későbbi elemzését anélkül, hogy kompromisszumot kellene kötni a felbontás vagy a pontosság terén. Az SDS1104X-E továbbá többféle trigger módot kínál, amelyek segítik a speciális mérési igények kielégítését, mint például az Edge, Slope, Pulse, Video, és sok más.
Az alábbiakban részletesen bemutatjuk a Siglent SDS1104X-E digitális oszcilloszkóp legfontosabb jellemzőit, működési elveit, technikai specifikációit, valamint azokat az alkalmazási területeket, ahol ez az eszköz különösen hasznos lehet.
1. Működési Elv és Technológia
1.1 Super Phosphor Oscilloscope (SPO) Technológia
A Siglent SDS1104X-E egyik legnagyobb előnye a Super Phosphor Oscilloscope (SPO) technológia, amely drámai mértékben javítja a jelmegjelenítés minőségét és a frissítési sebességet. Az SPO technológia célja, hogy a hagyományos oszcilloszkópok korlátait meghaladva biztosítsa a nagy sebességű jelalakok pontos és részletes megjelenítését. A frissítési sebesség akár 400 000 waveforms/s is lehet, ami különösen előnyös a gyorsan változó jelek esetében. Ennek köszönhetően a felhasználók valós időben, késlekedés nélkül követhetik nyomon a jelalakok változásait, és azonnal felismerhetik a hibákat vagy anomáliákat.
1.2 Innovatív Memória Rendszer
Az SDS1104X-E egy fejlett, 24 Mpts memóriával rendelkezik, amely lehetővé teszi a jelek hosszú szakaszainak rögzítését anélkül, hogy a mintavételi sebesség csökkenne. Ez a memória mélység különösen fontos, ha összetett jelalakokat kell vizsgálni, amelyek hosszabb ideig tartanak. A felhasználók a mért adatok visszajátszásakor pontosan ugyanazokat a részleteket láthatják, mint a valós időben, ezáltal lehetőséget kapva arra, hogy részletesen elemezzék a jel viselkedését és az esetleges hibákat.
1.3 Advanced Triggerek és Szinkronizációs Lehetőségek
Az oszcilloszkóp trigger rendszere kulcsfontosságú a jelalakok stabil rögzítésében és megjelenítésében. Az SDS1104X-E számos fejlett triggermódot kínál, beleértve az Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, és Video triggerek. Ezek a triggerek lehetővé teszik a felhasználók számára, hogy pontosan meghatározzák, melyik jelalak szegmens kerüljön rögzítésre, és hogyan jelenjen meg a kijelzőn. A többféle triggermód használatával a komplex jelek is egyszerűen rögzíthetők és elemezhetők.
1.4 Széles Dinamika Tartomány és Alacsony Zajszint
A Siglent SDS1104X-E kivételesen széles dinamika tartománnyal és alacsony zajszinttel rendelkezik. A készülék 8-bites vertikális felbontása biztosítja, hogy a legkisebb jelek is pontosan rögzíthetők legyenek, míg a készülék alacsony zajszintje garantálja, hogy a mérési eredmények tiszták és pontosak legyenek. Ez a kombináció ideálissá teszi az SDS1104X-E-t olyan alkalmazásokhoz, ahol kritikus a precíziós mérés, például érzékeny analóg áramkörök vizsgálatánál.
2. Technikai Specifikációk
2.1 Csatornák és Mintavételi Sebesség
A Siglent SDS1104X-E négy csatornával rendelkezik, amelyek mindegyike képes egyidejűleg 100 MHz-es sávszélességű jelek rögzítésére. A csatornánkénti mintavételi sebesség elérheti az 1 GSa/s értéket, ami biztosítja, hogy a leggyorsabb jelek is pontosan és részletesen rögzíthetők legyenek. Az eszköz akár 14 Mpts memóriát is képes kezelni csatornánként, amely lehetővé teszi a hosszú jelek rögzítését és részletes elemzését.
2.2 Kijelző és Felhasználói Felület
A készülék 7 hüvelykes TFT-LCD kijelzője 800 x 480 pixeles felbontással rendelkezik, ami biztosítja a jelek éles és tiszta megjelenítését. A kijelzőn egyszerre több jelalak is megjeleníthető, így a felhasználók párhuzamosan vizsgálhatnak több csatornát is. A kijelző színbeállításai és a jelalakok megjelenítése testreszabható, hogy megfeleljenek a felhasználók egyéni igényeinek és preferenciáinak.
2.3 Csatlakozási Lehetőségek

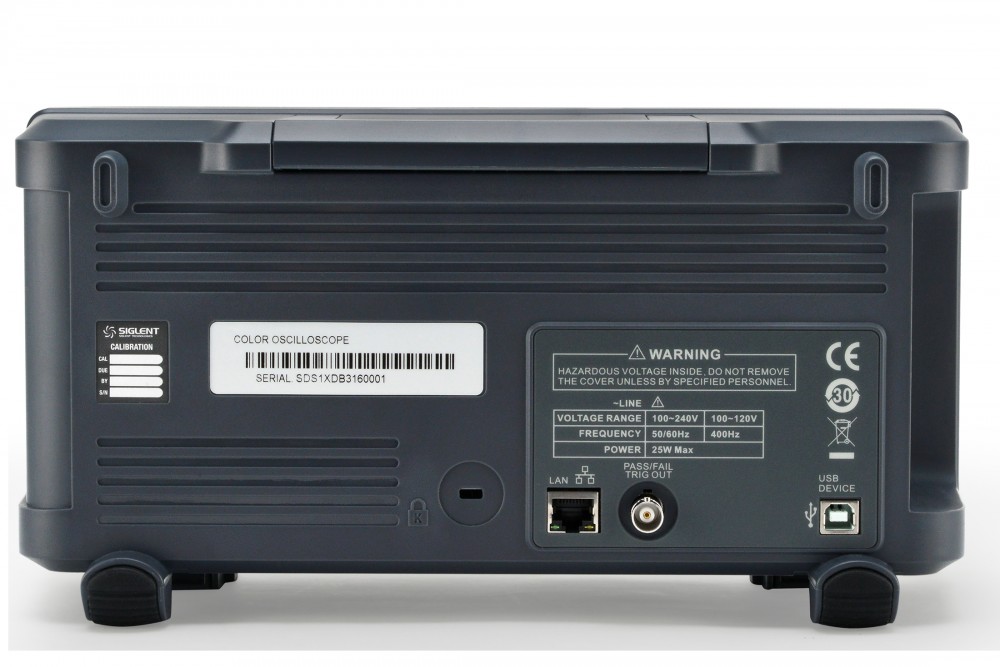

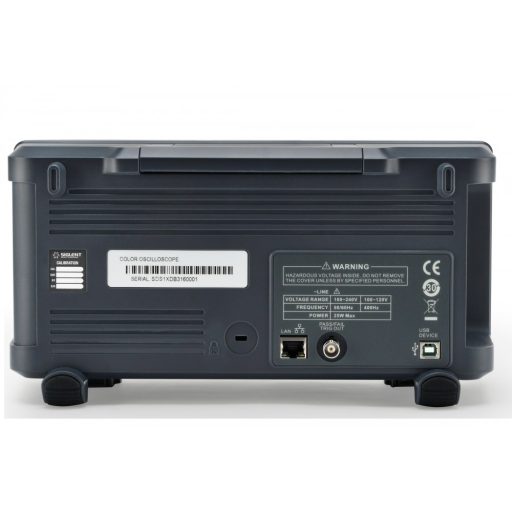

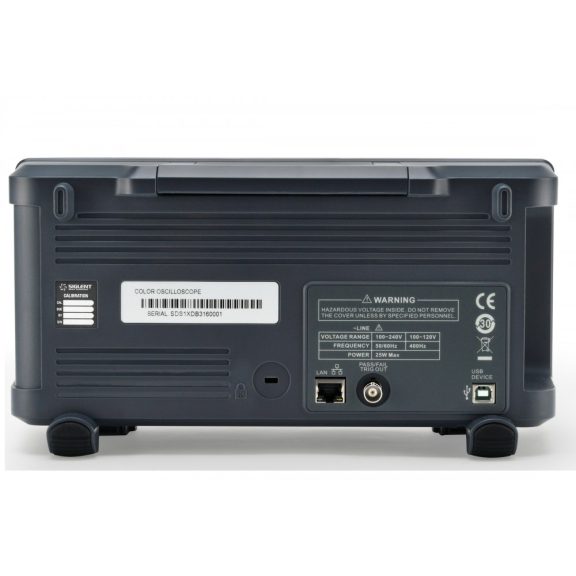

Az SDS1104X-E számos csatlakozási lehetőséggel rendelkezik, beleértve a USB host és device portokat, LAN portot, valamint egy Pass/Fail kimenetet. Ezek a csatlakozási lehetőségek lehetővé teszik, hogy az eszköz könnyedén integrálható legyen más mérési rendszerekbe, vagy hogy az adatok egyszerűen menthetők és átvihetők legyenek egy számítógépre további elemzés céljából. A LAN port különösen hasznos, mivel lehetővé teszi a készülék távvezérlését és a hálózati integrációt, így a felhasználók akár távolról is hozzáférhetnek az eszköz által gyűjtött adatokhoz.
2.4 Szoftveres Támogatás és Bővítmények

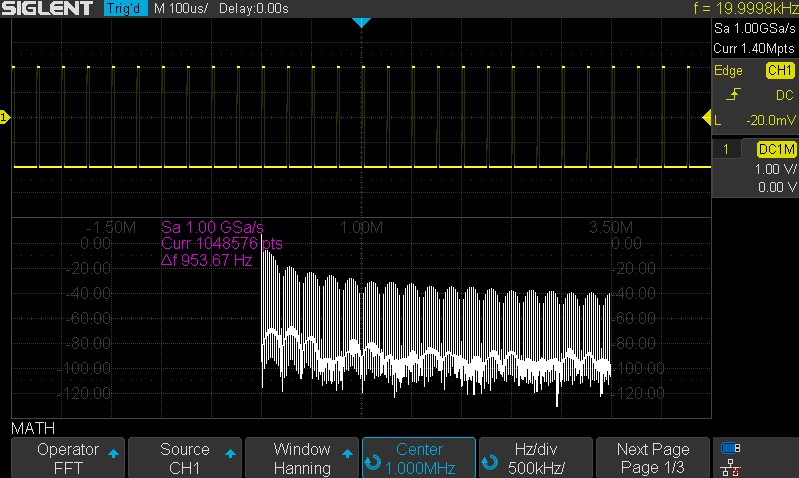

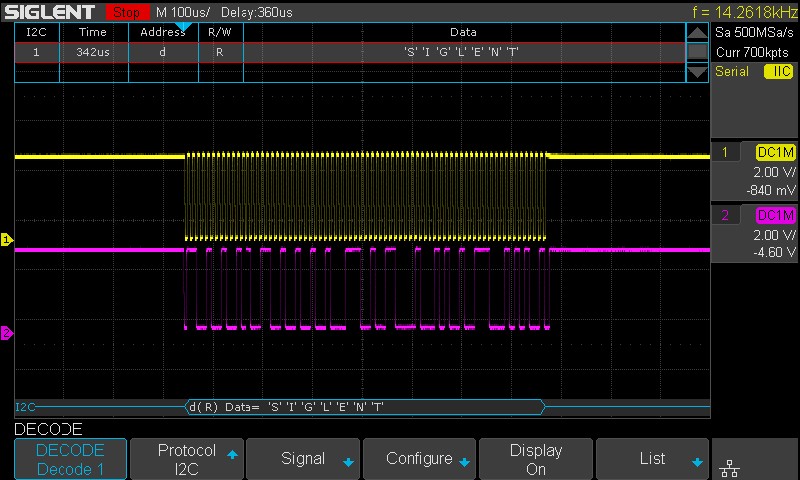

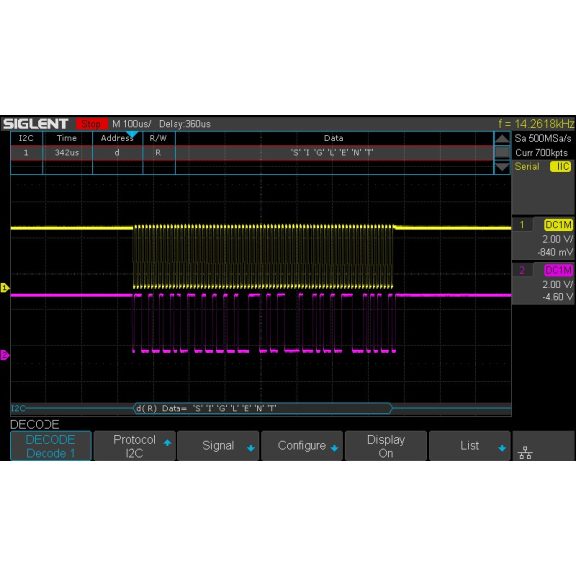

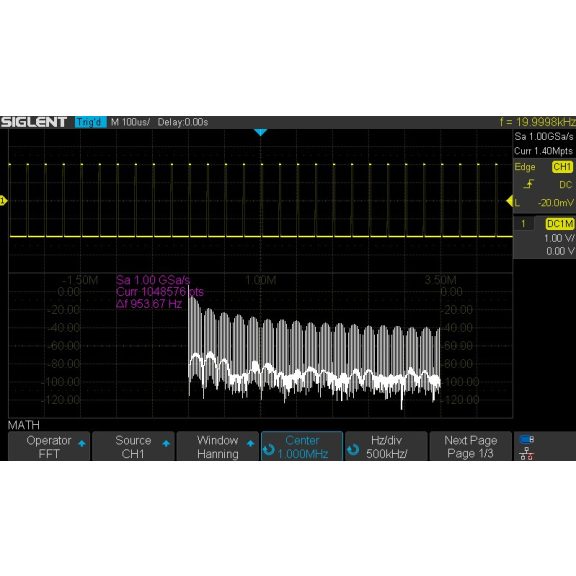

A Siglent SDS1104X-E-hez számos szoftveres bővítmény és kiegészítő érhető el, amelyek tovább növelik az eszköz funkcionalitását. A szoftveres frissítések lehetővé teszik, hogy a készülék folyamatosan naprakész maradjon, és megfeleljen a legújabb ipari követelményeknek. A bővítmények között találhatók fejlett elemző eszközök, szériaprotokoll-analízis (pl. I2C, SPI, UART/RS232), valamint különféle matematikai funkciók, amelyek segítenek a jelek részletesebb elemzésében és értelmezésében.
3. Felhasználói Élmény és Kialakítás
3.1 Ergonomikus Tervezés

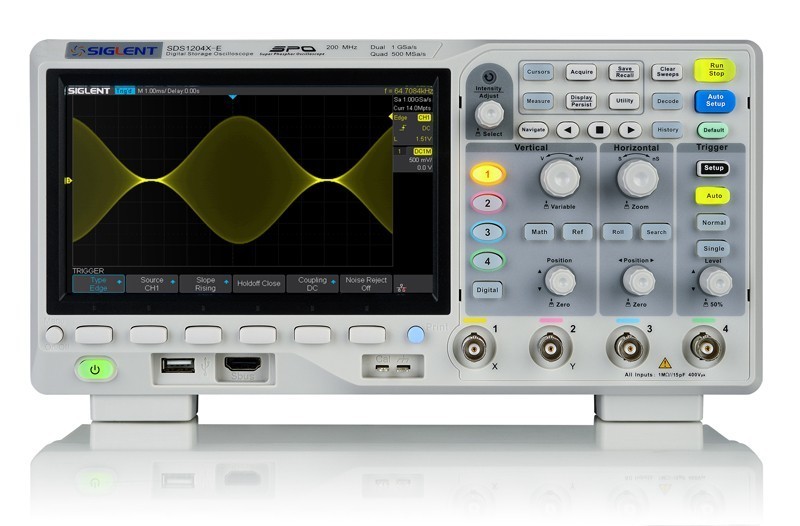

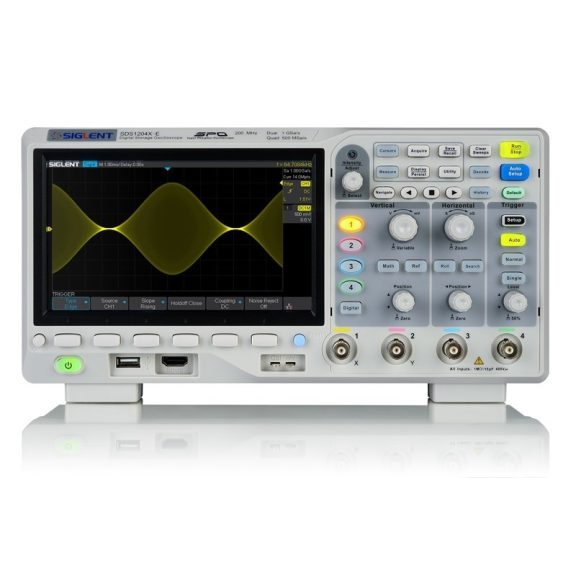

A Siglent SDS1104X-E ergonomikus tervezésű, így kényelmesen használható akár hosszabb ideig is. Az előlapon található gombok és vezérlők intuitív elrendezése lehetővé teszi, hogy a felhasználók gyorsan hozzáférjenek a legfontosabb funkciókhoz. A menük átláthatóak és könnyen navigálhatóak, így még a kevésbé tapasztalt felhasználók is gyorsan elérhetik a kívánt beállításokat.

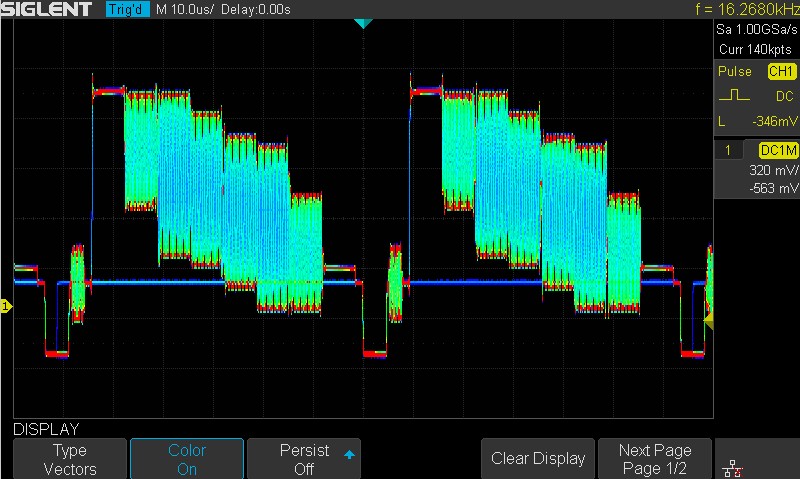

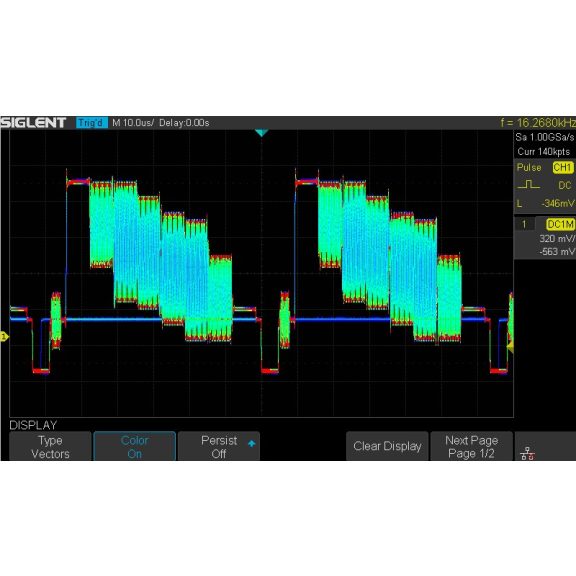

3.2 Színbeállítások és Megjelenítési Opciók
Az SDS1104X-E kijelzőjének színbeállításai és jelalak-megjelenítési módjai testreszabhatóak, így a felhasználók a saját preferenciáiknak megfelelően állíthatják be az eszközt. Ez különösen hasznos lehet, ha különböző típusú jeleket kell megkülönböztetni egymástól, vagy ha a környezeti fényviszonyok eltérőek.
3.3 Könnyű Szoftverfrissítés és Karbantartás
Az eszköz szoftvere könnyen frissíthető USB meghajtón keresztül, ami biztosítja, hogy a készülék mindig a legújabb funkciókkal rendelkezzen. A frissítések egyszerűen elvégezhetők, és az eszköz karbantartása is minimális erőfeszítést igényel. A Siglent rendszeresen kiad új szoftverfrissítéseket, amelyek további funkciókat és javításokat hoznak a készülék számára.
4. Alkalmazási Területek
4.1 Oktatási Intézmények
A Siglent SDS1104X-E különösen népszerű az oktatási intézményekben, ahol az elektronikai mérnökök és technikusok képzése zajlik. Az eszköz intuitív kezelhetősége és széles körű funkcionalitása miatt ideális eszköz a diákok számára, hogy gyakorlati tudást szerezzenek a jelalakok elemzéséről és az elektronikai rendszerek működéséről.
4.2 Kutatás és Fejlesztés
A kutatási és fejlesztési osztályok számára az SDS1104X-E elengedhetetlen eszköz, amely segít a fejlett elektronikai rendszerek tervezésében és tesztelésében. A készülék magas mintavételi sebessége és memóriakapacitása lehetővé teszi a gyorsan változó jelek pontos rögzítését és elemzését, ami kritikus a fejlesztési folyamat során.
4.3 Hibaelhárítás és Karbantartás
Az SDS1104X-E remek eszköz a hibaelhárítási feladatokhoz is, mivel segít a hibák gyors felismerésében és kijavításában. A készülék többcsatornás kialakítása lehetővé teszi, hogy egyszerre több jelet is figyeljünk, így hatékonyan azonosíthatjuk az áramkör hibáit.
4.4 Hobbi Elektronikai Projekt
A hobbi elektronikai projektek esetében is ideális választás a Siglent SDS1104X-E. Az eszköz kedvező ára és professzionális funkciói lehetővé teszik a hobbi mérnökök számára, hogy pontos méréseket végezzenek és magas szintű projekteket valósítsanak meg otthoni körülmények között.
5. Összegzés: A Siglent SDS1104X-E Kiemelkedő Értéke
A Siglent SDS1104X-E digitális oszcilloszkóp egy kivételes eszköz, amely páratlan teljesítményt és funkcionalitást kínál megfizethető áron. Az eszköz széles körű alkalmazási lehetőségei és fejlett technológiai megoldásai révén kiemelkedik a piacon elérhető hasonló termékek közül. Legyen szó oktatási célú használatról, kutatás-fejlesztésről, hibaelhárításról, vagy akár hobbi célú projektekről, az SDS1104X-E minden területen bizonyítja megbízhatóságát és sokoldalúságát.
Az SDS1104X-E nem csupán egy oszcilloszkóp; ez egy átfogó eszköz, amely lehetővé teszi a felhasználók számára, hogy mélyebb betekintést nyerjenek az elektronikai rendszerek működésébe, és a legnagyobb precizitással és megbízhatósággal végezzék el méréseiket. Az eszköz hosszú távú befektetés, amely képes lépést tartani a gyorsan változó technológiai követelményekkel, és amely hosszú évekig hű társa lehet bármilyen elektronikai mérési feladatban.
