Rigol oszcilloszkópok összehasonlítása – belépő szinttől a csúcskategóriáig
A Rigol a digitális oszcilloszkópok világában évek óta meghatározó szereplő. Műszereik jól kombinálják az elérhető árat, a megbízható hardvert és a fejlett szoftveres képességeket. 2025-re a Rigol kínálata kibővült az újgenerációs DHO sorozatokkal, miközben a klasszikus MSO5000 és MSO8000 sorozatok továbbra is az ipari és fejlesztési szegmensek sztárjai. Cikkünk célja, hogy összehasonlítsa a különböző kategóriákba tartozó Rigol oszcilloszkópokat, és segítsen eldönteni, melyik modell felel meg legjobban a mérési igényeidnek.
Miért választják sokan a Rigol oszcilloszkópokat?
A Rigol sikerének oka egyszerű: kiemelkedő ár-érték arány mellett kínálnak komoly funkcionalitást. Jellemző erősségeik:
-
Széles modellválaszték a belépő szinttől az ipari felhasználásig
-
Stabil firmware, rendszeres frissítések
-
Rugalmas szoftverlicensz kezelés (funkciók bővíthetők)
-
Protokoll dekódolás, Bode-plot, FFT, nyomvonal analízis stb.
-
SCPI-kompatibilitás automatizált mérésekhez

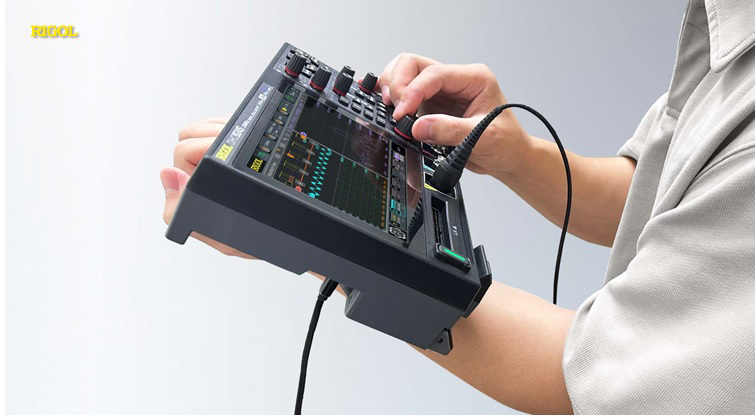

Rigol DHO800 és DHO900 sorozat – az új belépő szint
Az újgenerációs DHO800 és DHO900 modellek a Rigol friss UltraVision III architektúrájára épülnek, 12 bites vertikális felbontással, 1 Mwfms/s frissítési rátával, és a korábbi DS1000Z sorozatnál lényegesen pontosabb jelalakmegjelenítéssel.
| Jellemző | DHO800 | DHO900 |
|---|---|---|
| Sávszélesség | 70 / 100 MHz | 125 / 250 MHz |
| Csatornák száma | 2 | 4 |
| Mintavétel | 1,25 GSa/s | 1,25 GSa/s |
| Memória | 25 Mpts | 50 Mpts |
| Felbontás | 12 bit | 12 bit |
| Frissítési ráta | 1 M wfms/s | 1 M wfms/s |
| FFT hossz | 1 Mpts | 1 Mpts |
| Ár (bruttó) | kb. 160 000 Ft-tól | kb. 250 000 Ft-tól |
Előnyök:
-
Nagyon tiszta jelalak kis amplitúdónál is (12 bit)
-
Gyors frissítési sebesség, modern analízis funkciók
-
Kiváló ár-érték arány
-
A DHO900 már 4 csatornás modell
Kinek ajánlott?
Hobbi elektronikai felhasználók, oktatók, kezdő fejlesztők számára, akik már jövőbiztos platformot keresnek modern architektúrával.
Rigol DS1000Z / DS1000Z-E sorozat – a klasszikus belépőszint
A DS1054Z a világ egyik legismertebb oszcilloszkópja volt a maga idejében. Bár a DHO sorozatok már leváltani készülnek, a DS1000Z még mindig elérhető és népszerű.
| Jellemző | DS1054Z |
|---|---|
| Sávszélesség | 50 / 70 / 100 MHz |
| Csatornák száma | 4 |
| Mintavételezés | 1 GSa/s |
| Memória | 24 Mpts |
| Felbontás | 8 bit |
| FFT hossz | 64k |
| Frissítés | ~30k wfms/s |
| Ár | kb. 180 000 Ft-tól |
Előnyök:
-
4 csatorna alapáron
-
Stabil, bevált platform
-
Licencelhető opciók (bár ma már nehezebben aktiválhatók)
Hátrányok:
-
Elavuló hardver
-
Lassúbb frissítési sebesség
-
8 bites felbontás
Rigol MSO5000 sorozat – a középkategória etalonja
A Rigol MSO5000 az egyik legjobb középkategóriás digitális oszcilloszkóp, különösen fejlesztőmérnökök számára.
| Jellemző | MSO5000 |
|---|---|
| Sávszélesség | 70 – 350 MHz |
| Csatornák | 4 analóg + 16 digitális |
| Mintavételezés | 8 GSa/s |
| Memória | 100 Mpts |
| Kijelző | 9” érintős |
| FFT hossz | 1 Mpts |
| Frissítés | akár 450k wfms/s |
| Ár | kb. 600 000 – 1 200 000 Ft |
Előnyök:
-
MSO opció (16 digitális csatorna)
-
Protokoll dekódolás, nyomvonal, Bode-plot
-
Bővíthető funkcionalitás
-
Nagy teljesítmény komplex rendszerekhez
Rigol MSO8000 / DS70000 – felsőkategóriás megoldások
A Rigol csúcskategóriás műszerei azoknak készültek, akik kompromisszummentes mérésekre törekednek:
| Jellemző | MSO8000 | DS70000 |
|---|---|---|
| Sávszélesség | 600 MHz – 2 GHz | 3 / 5 GHz |
| Mintavétel | 10 GSa/s | akár 20 GSa/s |
| Memória | 500 Mpts | akár 1 Gpts |
| Frissítés | 600k – 1M wfms/s | >1M wfms/s |
| MSO lehetőség | igen | opcionális |
| Ár | 3 – 6 millió Ft | 6 – 10 millió Ft |
Funkciók:
-
Spektrumanalízis
-
Power analízis
-
Jitter / szemdiagram analízis
-
Komplex trigger feltételek
Technikai specifikációk összehasonlítása
| Modell | Sávszél | Csatornák | Felbontás | Memória | MSO | Ár |
|---|---|---|---|---|---|---|
| DHO800 | 70/100 MHz | 2 | 12 bit | 25 Mpts | Nem | ~160e Ft |
| DHO900 | 125/250 MHz | 4 | 12 bit | 50 Mpts | Nem | ~250e Ft |
| DS1054Z | 100 MHz | 4 | 8 bit | 24 Mpts | Nem | ~180e Ft |
| MSO5000 | 70–350 MHz | 4+16 | 8 bit | 100 Mpts | Igen | ~800e Ft |
| MSO8000 | 600 MHz–2 GHz | 4+16 | 8 bit | 500 Mpts | Igen | ~4M Ft |
| DS70000 | 3 / 5 GHz | 4 | 8 bit | akár 1 Gpts | Opció | ~8M Ft |
Szoftveres lehetőségek, protokoll dekódolás
-
UART, I2C, SPI – elérhető DHO és MSO5000 modellekben
-
CAN/LIN, USB, FlexRay – MSO5000/8000 esetén opcionálisan aktiválható
-
Bode-plot – MSO5000/8000
-
Power analysis – MSO8000/DS70000
-
SCPI támogatás – minden modellnél, kiváló automatizáláshoz
Tipikus felhasználási esetek
-
Kezdő / hobbi: DHO800
-
Oktatás / általános használat: DHO900 vagy DS1054Z
-
Fejlesztés (MCU, IoT): MSO5074 + dekódolás
-
Teljesítményelektronika / RF: MSO8104 vagy DS70304
Ár-érték arány és jövőállóság
A DHO900 jelenleg a legjobb belépő modell 2025-ben. A MSO5000 továbbra is az „arany középút” azoknak, akik komoly méréseket végeznek, de nem ipari csúcskategóriás szinten. A DHO800 különösen ajánlott ott, ahol a nagy vertikális felbontás (pl. kisjelű analog mérések) kulcsfontosságú.
Vásárlási tanácsok és kiegészítők
-
Aktív és differenciális mérőfejek nagy frekvenciához
-
MSO kiegészítő modul ha digitális jelszinteket is mérsz
-
USB/LAN használata SCPI-vezérléshez
-
Licenszeket ellenőrizni – mi van aktiválva, mit lehet bővíteni
Rigol oszcilloszkóp választási útmutató 2025-re:
| Felhasználási cél | Ajánlott modell |
|---|---|
| Hobbi, tanulás | DHO800 |
| Oktatás, általános cél | DHO900 |
| Beágyazott rendszerek | MSO5000 |
| Teljesítményelektronika, RF | MSO8000 vagy DS70000 |
A Rigol kínálata 2025-ben átfogóbb és modernebb, mint valaha. A DHO800/900 sorozatok friss, jövőálló belépőt kínálnak, a középkategóriában pedig a MSO5000 továbbra is verhetetlen, míg a csúcskategóriát a MSO8000 és DS70000 uralják.
