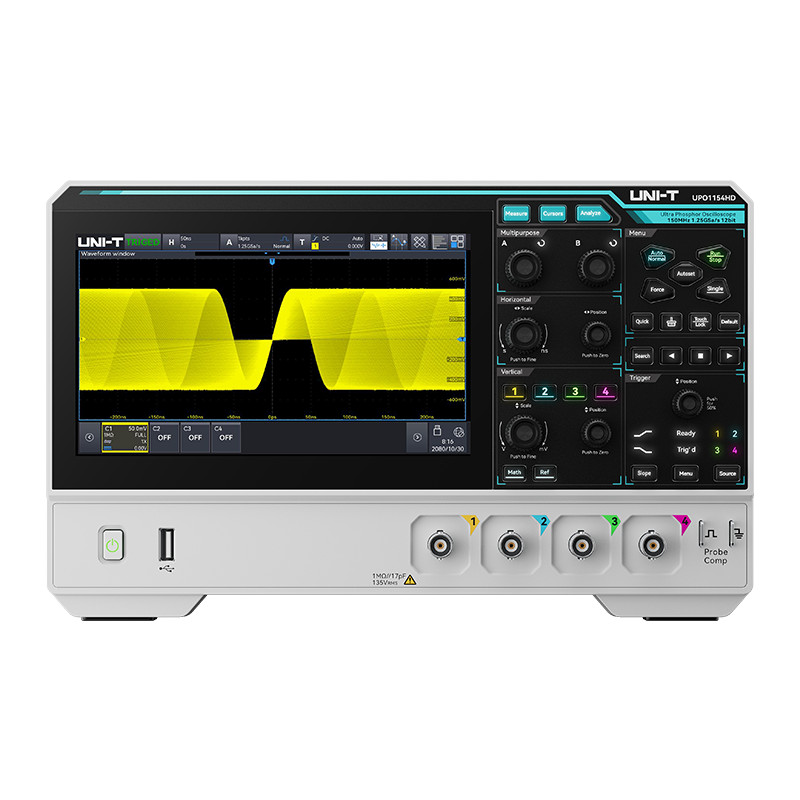

A nagy felbontású UPO1000HD sorozatú oszcilloszkóp típusától függően 80MHz vagy 150 MHz sávszélességet, 1,25 GSa/s mintavételi sebességet kínál, 4 vagy 2 analóg csatornával érhető el, akár 100 Mpts memóriamélységgel.
A nagy felbontású UPO1000HD sorozat az exkluzív Ultra Phosphor 3.0 technológiát alkalmazza, amely akár 100 000 hullámforma/s rögzítési sebességet tesz lehetővé, 256 szintű szürkeárnyalatos megjelenítéssel. Emellett innovatív digitális trigger rendszerrel rendelkezik, amely nagy triggerérzékenységet és alacsony jittert biztosít.

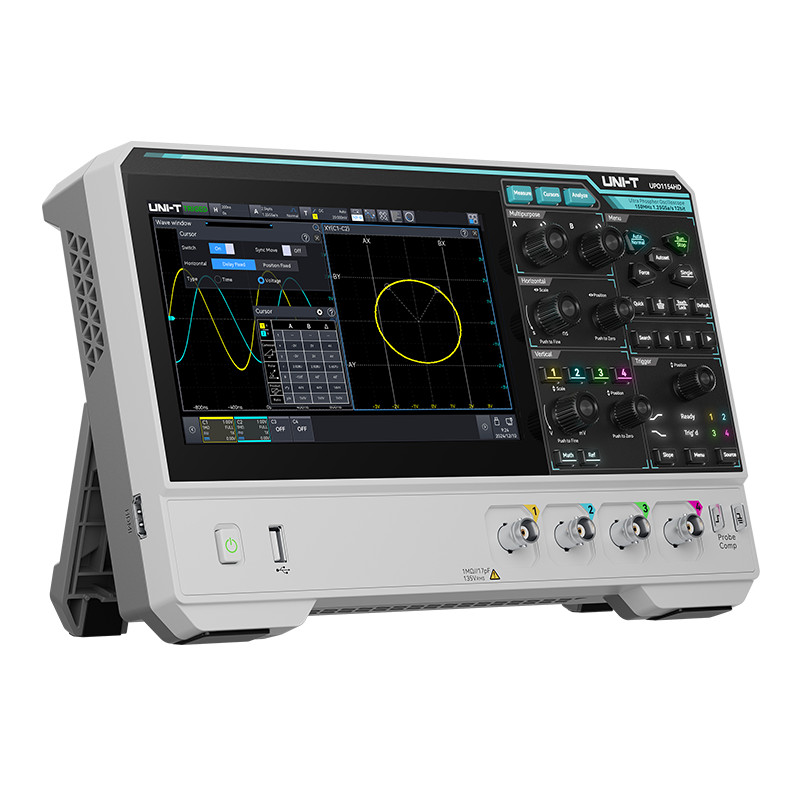

Új, kompakt ipari formatervezés
Az UPO1000HD sorozat teljesen új külső kialakítást kapott. A kétoldalas, karcsú ház modern megjelenést és kompakt méretet kínál, ami laborasztalon, szervizkörnyezetben és terepi használat során is előnyös.
Méretek: 28,2 × 17,5 × 4,9 cm

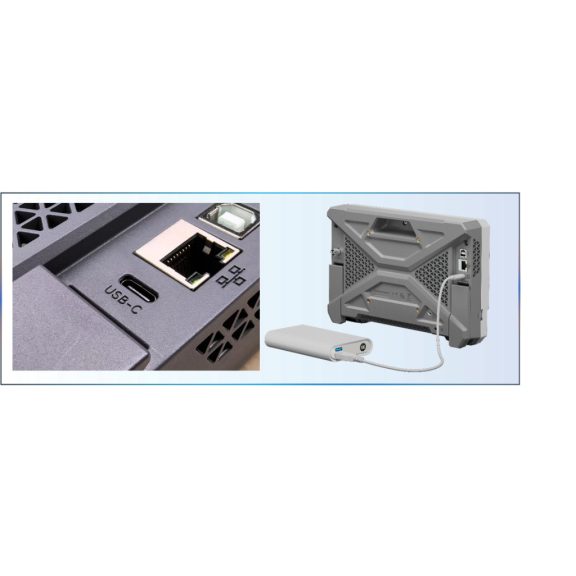

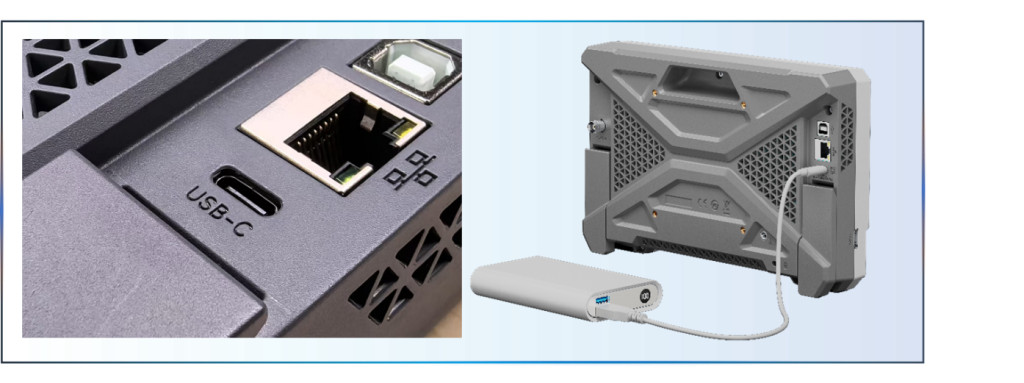

Type-C tápellátás kültéri és mobil használathoz
A sorozat korszerű Type-C táplálást használ. Ez nemcsak egyszerűbb csatlakoztatást jelent, hanem nagyobb rugalmasságot is ad mobil mérési helyzetekben. Hálózati tápellátás hiányában az eszköz hordozható akkumulátoros tápegységről vagy power bankról is működtethető, ami különösen hasznos helyszíni hibakeresésnél, oktatási környezetben vagy szervizalkalmazásokban.
12 bites nagyfelbontású ADC a finomabb jelrészletekért
Az UPO1000HD sorozat 12 bites, nagyfelbontású A/D átalakítót alkalmaz. A mintavételezés kvantálási szintje így akár 4096 lépcső lehet, ami 16-szor nagyobb felbontást jelent a hagyományos 8 bites oszcilloszkópokhoz képest. Ennek gyakorlati előnye, hogy a kis amplitúdójú eltérések, zajkomponensek, tranziens részletek és torzítások pontosabban jeleníthetők meg, így a mérés nemcsak látványosabb, hanem műszakilag értékesebb is.
Többfunkciós mérőrendszer egyetlen platformon
Az UPO1000HD nem csupán oszcilloszkópként használható, hanem több laborfunkciót egyesít egyetlen készülékben. A platform a következő funkciókat kínálja:
Ez a többfunkciós felépítés csökkenti a különálló műszerek szükségességét, és gyorsítja a fejlesztési, ellenőrzési és hibakeresési munkafolyamatokat.
Ultra Phosphor 3.0 nagy sebességű megjelenítéssel
A sorozat az Ultra Phosphor 3.0 technológiát használja, amely nagy sebességű hullámforma-feldolgozást és részletgazdag vizualizációt biztosít. A rendszer támogatja a 8 csatornás párhuzamos grafikus leképezést, a feldolgozási sebesség elérheti a 20 Gbps értéket, a hullámforma-rögzítési sebesség pedig akár 100 000 wfms/s.
Szekvencia módban ez az érték akár 500 000 wfms/s is lehet.
Ez különösen fontos ritkán előforduló rendellenességek, impulzusszerű hibák vagy instabil digitális események detektálásánál, ahol a hagyományos, lassabb megjelenítésű műszerek könnyen „átugorhatják” a kritikus eseményeket.
56 automatikus mérés, statisztika és trendgrafikonok
Az UPO1000HD összesen 56 féle automatikus paramétermérést támogat. A mérési kör többek között az alábbi területeket fedi le:
-
feszültség
-
frekvencia
-
időparaméterek
-
fázis
-
teljesítmény
A rendszer nem áll meg az alapméréseknél: beépített statisztikai kiértékelést és trendgrafikonos megjelenítést is biztosít. Ez lehetővé teszi, hogy a felhasználó ne csak egyetlen pillanatnyi értéket lásson, hanem a paraméterek időbeli változását, szórását és stabilitását is értékelni tudja. Fejlesztési és validációs környezetben ez lényegesen gyorsabb döntéshozatalt tesz lehetővé.
Protokolldekódolás és triggerelés beágyazott és járműipari alkalmazásokhoz
A készülék 5 elterjedt kommunikációs protokoll dekódolását és triggerelését támogatja.
Támogatott protokollok:
Ez a funkció különösen hasznos beágyazott rendszerek, mikrokontrolleres fejlesztések, ipari vezérlések és járműelektronikai interfészek vizsgálatánál. A triggerelés segítségével a mérnök célzottan tud adott keretekre, csomagokra vagy adatmintákra ráállni, ami jelentősen lerövidíti a hibakeresést.
Spektrumanalizátor funkció fejlett FFT-alapú jelfeldolgozással
Az UPO1000HD szabványos felszereltségként kínál továbbfejlesztett FFT spektrumanalízist, akár 1 Mpts mélységgel, 4 csatornás jelelemzéshez.
Főbb jellemzők:
-
frekvenciatartomány: 0–625 MHz
-
waterfall megjelenítés
-
4 trace és 4 detektálási mód
-
marker típusok: automatikus, kézi, küszöbérték alapú
-
marker pontlista
Ez a funkcionalitás különösen előnyös kapcsolóüzemű tápegységek, oszcillátorok, zajforrások, vivőjelek, modulációs összetevők és nem kívánt spektrális komponensek vizsgálatánál. A waterfall nézet időfüggő spektrális viselkedés megfigyelésére is alkalmas.
Teljesítményelemzés fejlesztői és validációs feladatokra
A beépített power analysis funkció lehetővé teszi teljesítményelektronikai rendszerek részletes vizsgálatát a bemeneti, kapcsolási és kimeneti oldalon.
Bemeneti elemzés:
-
Power Quality
-
Harmonic Analysis
-
Inrush Current
Kapcsolóüzemű elemzés:
Kimeneti elemzés:
-
Ripple Analysis
-
Modulation Analysis
-
Power Efficiency
-
Transient Response
-
ON/OFF Time
Ez a mérési csomag különösen hasznos DC/DC konverterek, kapcsolóüzemű tápegységek, inverterek, meghajtóáramkörök és más teljesítményelektronikai rendszerek fejlesztésénél. A funkciók célzottan támogatják a hatásfokoptimalizálást, a veszteségek csökkentését és a kapcsolási viselkedés precíz értékelését.
Mérnöki szemléletre optimalizált platform
Az UPO1000HD sorozat legnagyobb előnye, hogy a kompakt kivitel és a modern kezelőfelület mellett nem mond le a valóban hasznos műszaki paraméterekről. A 12 bites felbontás, a nagy hullámforma-rögzítési sebesség, a mély memória, a protokollanalízis, a spektrumanalízis és a teljesítményelemzés együtt olyan eszközzé teszik, amely fejlesztőlaborban, oktatásban és ipari hibakeresésben egyaránt komoly gyakorlati értéket ad.
