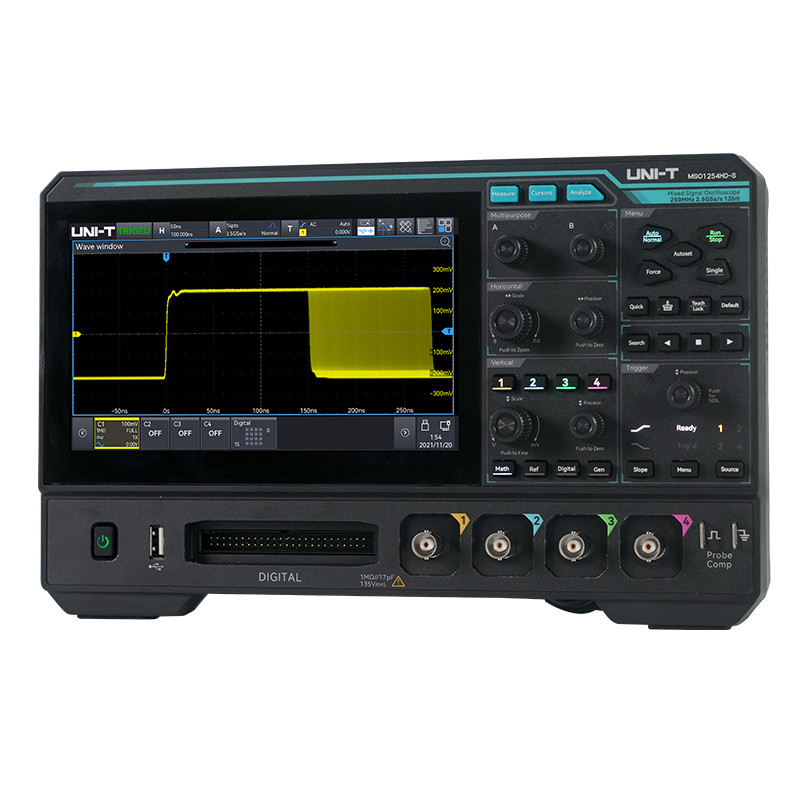

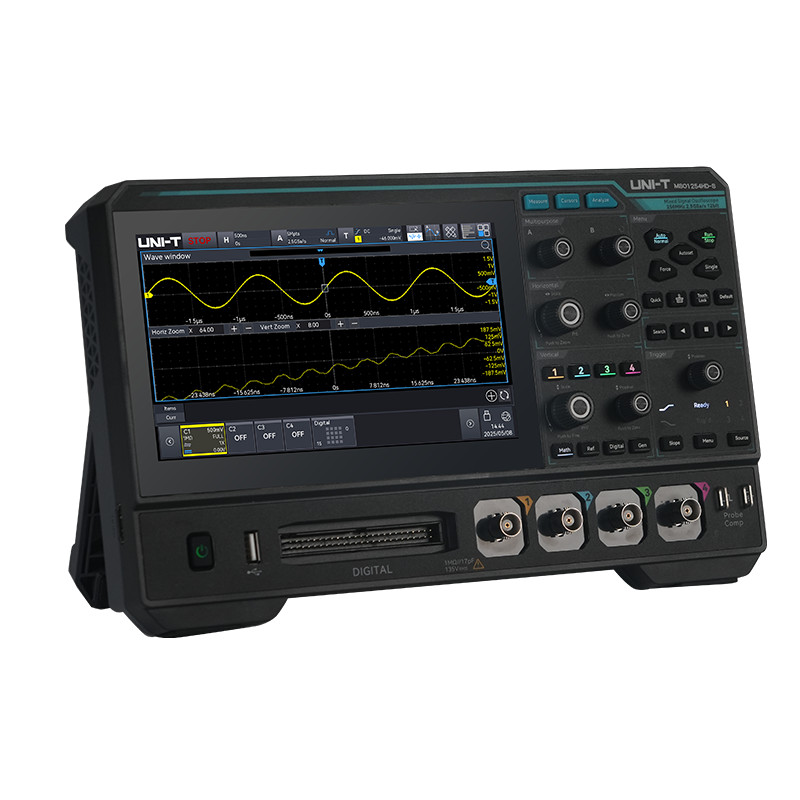

UNI-T MSO1254HD digitális oszcilloszkóp és logikai analizátor

Az MSO1000HD sorozatú nagyfelbontású oszcilloszkóp típustúl függően 150MHz vagy 250 MHz sávszélességet, 2,5 GSa/s maximális mintavételi sebességet kínál, és 4 analóg, valamint 16 digitális csatornával rendelkezik. A memóriamélység akár 100 Mpts is lehet. Az MSO1000HD sorozat az exkluzív Ultra Phosphor 3.0 technológiát alkalmazza, amely akár 200 000 hullámforma/s rögzítési sebességet biztosít, 256 szintű szürkeárnyalatos megjelenítéssel. A készülék emellett innovatív digitális trigger rendszert kapott, amely nagy triggerérzékenységet és alacsony jittert nyújt.

Új külső kialakítás
Kétoldalas, karcsú formatervezés a modern és kompakt kivitel érdekében.
Méretek: 28,2 × 17,5 × 4,9 cm

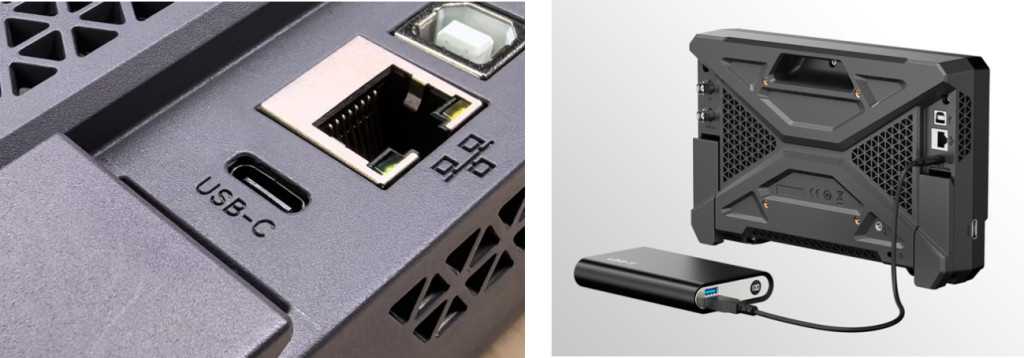

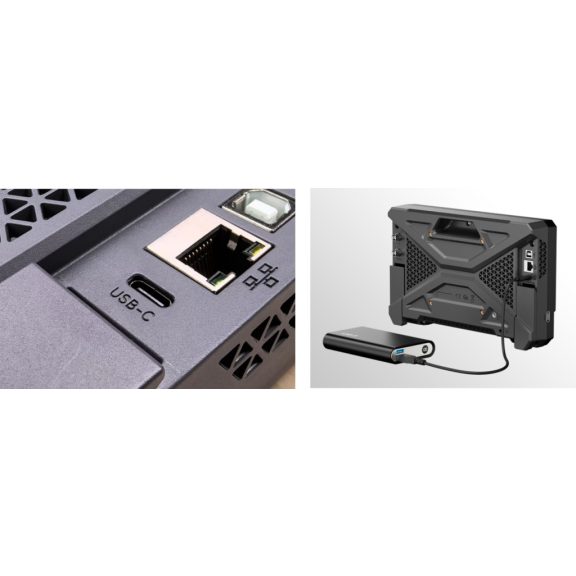

Type-C tápellátás

Az MSO1000HD sorozat korszerű Type-C táplálást használ. Ha kültéren nem áll rendelkezésre hálózati áramforrás, a készülék hordozható töltőről vagy power bankról is üzemeltethető.

16 bitesre növelt felbontás

Nagyobb pontosság, alacsonyabb zajszint. A 16 bites nagyfelbontású módban a készülék a 12 bites ADC-t és a 4 bites ERES (enhanced resolution) technológiát kombinálja, így a mérési pontosság jelentősen javul, és a hullámformák finom részletei is jól láthatóvá válnak. Ez hatékonyan csökkenti a sávon kívüli zajokat, valamint mérsékli az oszcilloszkóp saját zajának hatását a valós jelre, így a nagyobb effektív bitszám pontosabb mérési eredményt ad.

Sokoldalú mérőeszköz

• Oszcilloszkóp

• Logikai analizátor

• Funkció / tetszőleges hullámforma generátor

• Spektrumanalizátor

• Protokollelemző

• Teljesítményelemző

• Bode-diagram analizátor

• Nagy pontosságú frekvenciaszámláló

• Digitális voltmérő



Ultra Phosphor 3.0

Támogatja a 8 csatornás párhuzamos grafikus leképezést, a feldolgozási sebesség akár 20 Gbps, a hullámforma-rögzítési sebesség akár 200 000 wfms/s, míg szekvencia módban akár 1 000 000 wfms/s is lehet.

56 féle mérés, statisztika és trendgrafikon

Összesen 56 féle precíz automatikus paramétermérés áll rendelkezésre, amelyek több dimenziót fednek le, például a feszültséget, frekvenciát, fázist és teljesítményt. A rendszer fejlett paraméterstatisztikai és trendgrafikonos vizualizációs funkciókat is tartalmaz, így átfogó, többdimenziós képet ad a jeljellemzők változásairól, és professzionális szintű adatértelmezést tesz lehetővé.

Protokolldekódolás és triggerelés

A készülék 7 elterjedt protokollt támogat, többek között:

• Beágyazott rendszerekhez: UART, I2C, SPI

• Járműipari alkalmazásokhoz: CAN, CAN-FD, LIN

• Audio: Audio



Spektrumanalizátor

• Alapfelszereltségként elérhető, továbbfejlesztett FFT, akár 1 Mpts mélységgel

• 4 csatornás jelelemzés

• Frekvenciatartomány: 0–1,25 GHz

• Waterfall görbe

• 4 trace és 4 detektálási mód

• Marker típusok: automatikus, kézi, küszöbérték alapú

• Marker pontlista



Teljesítményelemzés

Bemeneti elemzés

• Power Quality

• Harmonic Analysis

• Inrush Current

Kapcsolóüzemű elemzés

• Switching Loss

• Safe Operating Area (SOA)

• Slew Rate

• Steady-State On-Resistance

Kimeneti elemzés

• Ripple Analysis

• Modulation Analysis

• Power Efficiency

• Transient Response

• ON/OFF Time
