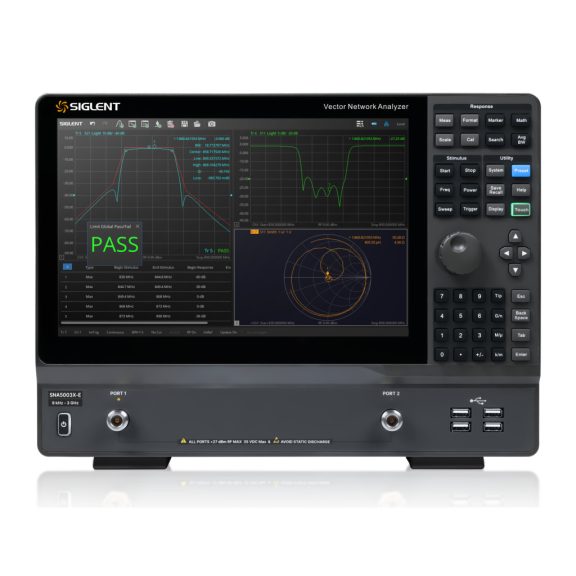

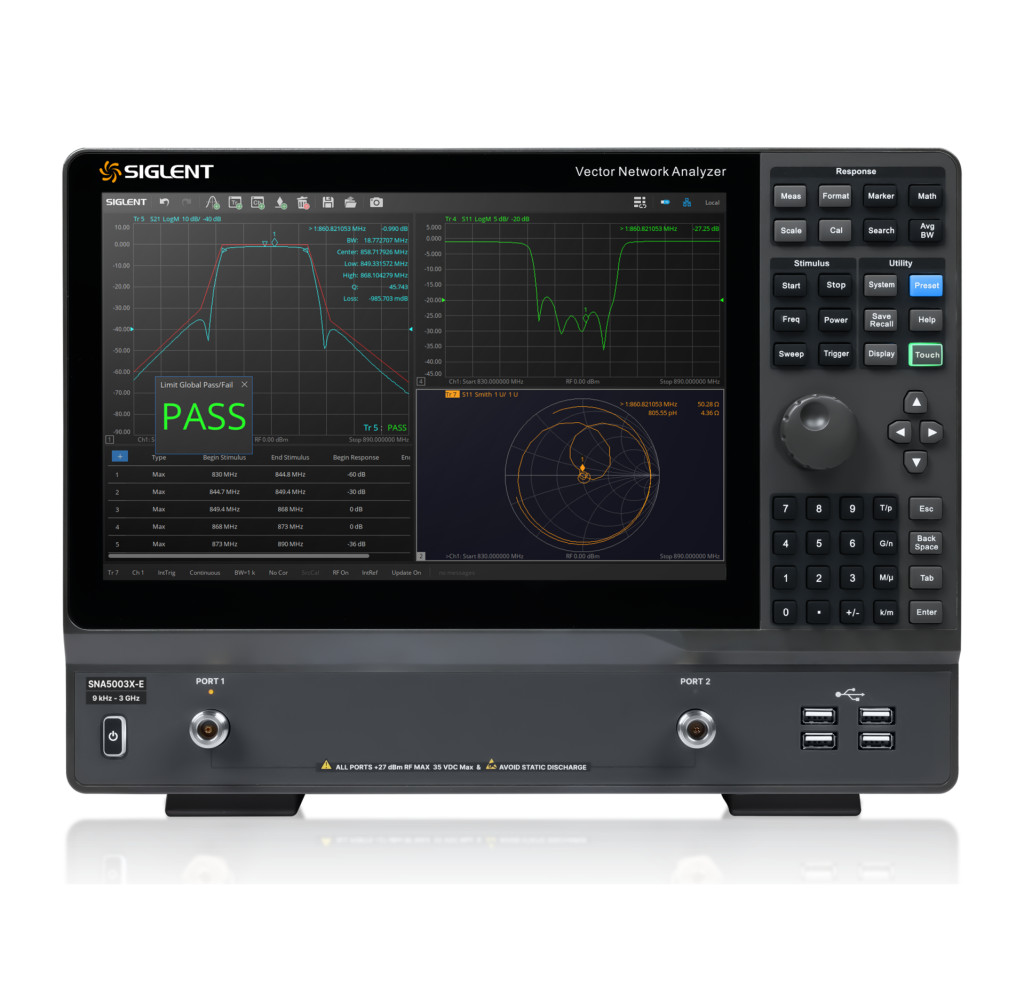

A Siglent SNA5006X-E egy korszerű, 2 portos vektor-hálózat analizátor, amely megbízható és nagy pontosságú megoldást kínál RF alkatrészek vizsgálatához 6 GHz-ig. Elsősorban olyan fejlesztőmérnökök, validációs szakemberek és gyártási környezetben dolgozó felhasználók számára készült, akik pontos S-paraméter méréseket szeretnének elérni anélkül, hogy egy felső kategóriás laboratóriumi VNA költségszintjével kellene számolniuk.
A készülék egyik legnagyobb előnye a kiváló, akár 125 dB-es dinamikatartomány, amely lehetővé teszi kis veszteségű és nagy leválasztású eszközök precíz mérését is. Ez különösen előnyös szűrők, erősítők, RF modulok, kábelek vagy egyéb nagyfrekvenciás komponensek vizsgálatánál. Az 1 Hz-es frekvenciafelbontás, valamint az 1 Hz és 10 MHz közötti állítható IF sávszélesség egyszerre biztosít részletes elemzési lehetőséget és gyors mérési sebességet, így a műszer egyaránt jól használható kutatás-fejlesztési feladatokra és nagyobb darabszámú gyártási mérésekre.
Az SNA5006X-E széles körű mérési és kalibrációs funkciókat kínál. Támogatja a teljes 2 portos kalibrációt, többek között SOLT és TRL eljárásokkal, továbbá rendelkezik impedancia-konverzióval, fixture szimulációval és időtartomány-analízissel is. Ezek a funkciók összetettebb mérési összeállítások esetén is lehetővé teszik a pontos de-embeddinget és a valós működési körülményeket jobban megközelítő DUT-karakterizálást.
A 12,1 hüvelykes érintőképernyő, a többgörbés megjelenítési lehetőségek és a fejlett elemzőfunkciók kényelmessé és gyorssá teszik a mindennapi használatot. Az intuitív kezelőfelület miatt a műszer könnyen beilleszthető a napi laboratóriumi munkába, miközben a tapasztalt felhasználók számára is komoly funkcionalitást biztosít. Az integrált LAN, USB és távoli vezérlési lehetőségek megkönnyítik az automatizált tesztrendszerekbe és modern mérőlaborokba történő integrációt.
A Siglent SNA5006X-E ideális választás lehet szűrők tervezéséhez és hangolásához, antennák illesztéséhez, kábelek és csatlakozók vizsgálatához, valamint általános RF komponensvalidációs feladatokhoz. Oktatási intézmények, fejlesztőlaborok és szervizkörnyezetek számára is kiváló megoldás, ahol fontos a teljesítmény, a kezelhetőség és a kedvező ár-érték arány egyensúlya.
Az erős műszaki paraméterek, a fejlett mérési funkciók és a versenyképes árkategória kombinációjával a Siglent SNA5006X-E kiemelkedően jó választás a mindennapi RF hálózatanalízis feladataira.
Főbb jellemzők
- 9 kHz–6 GHz frekvenciatartomány, RF alkatrészek, kábelek, szűrők, antennák és illesztőhálózatok méréséhez
- 2 portos kialakítás a teljes előremenő és visszirányú S-paraméter karakterizáláshoz
- Akár 125 dB tipikus dinamikatartomány a nagy leválasztású és kis veszteségű eszközök pontos méréséhez
- 1 Hz frekvenciafelbontás a precíz keskenysávú vizsgálatokhoz
- 1 Hz–10 MHz IF sávszélesség a mérési sebesség és a zajszint optimális beállításához
- -40 dBm és +10 dBm között állítható kimeneti teljesítmény, 0,05 dB felbontással
- S-paraméter, differenciális paraméter, vevő- és időtartomány-analízis támogatás
- Response, Enhanced Response, Full 1-port, Full 2-port és TRL kalibráció
- Fejlett funkciók: impedancia-konverzió, port extension, fixture szimuláció, adapter removal/insertion, embedding és de-embedding
- Beépített Bias-Tee támogatás aktív eszközök és DC előfeszítést igénylő komponensek vizsgálatához
- Akár 20 001 sweep pont a részletes frekvenciatartománybeli elemzéshez
- 12,1 hüvelykes, 1280 × 800 felbontású WXGA érintőképernyő
- Többablakos megjelenítés és többféle trace-nézet
- Memória trace összehasonlítás, data hold, equation editor és marker funkciók
- Opcionális TDR és spektrumanalízis funkciók
- Kompakt kivitel: 378 × 284 × 126 mm, 5,4 kg
- Interfészek: LAN, USB Device, USB Host, HDMI, opcionális USB-GPIB
- Távoli vezérlés SCPI, LabVIEW és IVI támogatással
- USB-TMC, VXI-11, Socket, Telnet és WebServer kommunikáció
- Külső referencia be- és kimenet, trigger be- és kimenet, 10 MHz referencia csatlakozás
- Tipikus fogyasztás: 50 W
