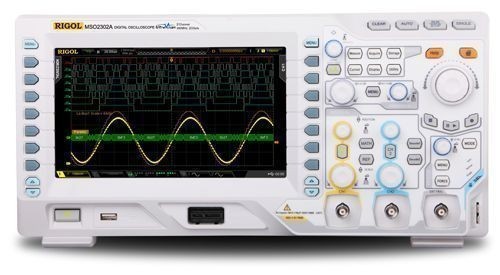

Rigol MSO2302A-S digitális oszcilloszkóp

A Rigol MSO2302A-S egy 100 MHz-es kevert jelű oszcilloszkóp (MSO) beépített két csatornás, 25MHz-es függvénygenerátorral, amely ötvözi a nagy teljesítményű analóg és digitális jelanalízist, így ideális választás fejlesztőmérnökök, kutatók és oktatási intézmények számára. Beépített logikai analizátorának (16 csatorna) köszönhetően nemcsak analóg jeleket, hanem digitális jeleket is elemezhet, így komplex áramkörök vizsgálatára és hibakeresésére is kiválóan alkalmas.

Főbb jellemzők

Csatornák száma: 2 analóg + 16 digitális csatorna
Sávszélesség: 300 MHz
Mintavételezési sebesség: Akár 2 GSa/s analóg csatornákon, 1 GSa/s digitális csatornákon
Memóriamélység: 56 Mpts, amely hosszabb időtartamú jelek rögzítésére is alkalmas
Hullámforma frissítési sebesség: 52 000 hullámforma/mp, amely gyorsan változó jelek pontos megjelenítését biztosítja
Kijelző: 8 hüvelykes színes TFT LCD (800×480 px), amely részletes és tiszta jelek megjelenítését teszi lehetővé

Speciális funkciók

Kevert jelű analízis: A 16 digitális csatorna lehetővé teszi digitális buszok, mikrovezérlők és egyéb digitális áramkörök vizsgálatát.
Fejlett triggerelési lehetőségek: Él, impulzusszélesség, időtartam, sorozat és egyéb trigger módok az összetett jelvizsgálatokhoz.
FFT spektrumanalízis: Segít az áramkörök zajanalízisében és jelinterferenciák feltárásában.
Protokoll dekódolás: I²C, SPI, UART/RS232, CAN, LIN támogatás, amely lehetővé teszi a digitális kommunikációs rendszerek mélyebb elemzését.
Matematikai műveletek: Különböző hullámforma-műveletek (összeadás, kivonás, szorzás, osztás, deriválás, integrálás).
Többfunkciós csatlakoztathatóság: USB Host/Device, LAN és opcionális Wi-Fi csatlakozás, amely támogatja az adatok egyszerű mentését és távoli vezérlését.
Hosszú távú adatgyűjtés és elemzés: A nagy memóriamélység lehetővé teszi komplex jelalakok rögzítését és utólagos elemzését.

Felhasználási területek

Digitális és analóg áramkörök vizsgálata
Beágyazott rendszerek fejlesztése és hibakeresése
Kommunikációs protokollok elemzése (I²C, SPI, UART, CAN, LIN)
Mérnöki kutatás-fejlesztés (R&D)
Oktatás és képzés egyetemeken és szakmai tanfolyamokon
Automatizált mérőrendszerekhez való integráció

Csomag tartalma

2 db passzív mérőfej (10X/1X állítható)
1 db 16 csatornás logikai analizátor fej
USB kábel és tápkábel
Használati útmutató és szoftverek

Miért érdemes a Rigol MSO2302A-S -t választani?

Kombinált analóg és digitális mérések egyetlen eszközben
Fejlett trigger és dekódolási lehetőségek, amelyek segítik a digitális áramkörök és protokollok gyors hibakeresését
Erőteljes hardver és nagy memória, amely pontos és részletes méréseket tesz lehetővé
Többféle csatlakoztathatóság a kényelmes adatelemzéshez és távoli vezérléshez

A Rigol MSO2302A-S egy rendkívül sokoldalú oszcilloszkóp, amely az analóg és digitális jelek egyidejű vizsgálatát teszi lehetővé, így tökéletes választás professzionális fejlesztési és tesztelési feladatokhoz.

Rendelje meg most, és fedezze fel a Rigol precíziós mérési technológiáját!

Részletek

300MHz sávszélesség
2db analóg oszcilloszkóp csatorna
16db digitális logikai analizátor csatorna
Beépített 2 csatornás, 25MHz-es függvénygenerátor
8" színes LCD kijelző

Az alacsony zajszintű 500 µV/oszt tartomány, a beépített 50 Ohmos lezárás és a tiszta frekvenciaválasz kialakítás révén a 2000-es sorozatú oszcilloszkóp lehetővé teszi az alacsony szintű jelhibák részletesebb elemzését, amelyek befolyásolhatják a tervezésedet. Ez a nagy érzékenység és széles mérési tartomány különösen hasznos precíziós áramkörök, érzékeny analóg jelek és alacsony amplitúdójú RF jelek vizsgálatára, biztosítva a megbízható és pontos diagnosztikát fejlesztés és hibakeresés során.

Az időszakosan vagy véletlenszerűen fellépő hibák hatékony hibakeresését gyors rögzítési, visszajátszási és beépített elemzési funkcióink segítik. A hullámforma visszajátszási lehetőség lehetővé teszi az események részletes elemzését anélkül, hogy manuálisan kellene újra előidézni azokat. Ez különösen hasznos ritkán előforduló jelenségek, például tranziens zavarok vagy impulzuszajok vizsgálatakor.

A DS2000A sorozatú oszcilloszkópok támogatják az I²C, SPI, RS232/UART, CAN, LIN és FlexRay buszok adatforgalmának dekódolását, triggereléséhez történő használatát. Ez a funkció lehetővé teszi a soros kommunikációs protokollok gyors és egyszerű hibakeresését, minimalizálva a manuális elemzés szükségességét. A dekódolt adatok időbeli összefüggésben jeleníthetők meg, így megkönnyítik a hibák azonosítását és az eszközök közötti kommunikáció vizsgálatát.

Az MSO2000A modellek mixed signal mérési funkciókat kínálnak, lehetővé téve a felhasználók számára, hogy ne csak az analóg jelek viselkedését figyeljék meg akár 4 csatornán, hanem egyidejűleg akár 16 digitális csatornát is triggereljenek, rögzítsenek és elemezzenek. Ez a funkció különösen hasznos digitális és analóg áramkörök integrált tesztelésénél, például beágyazott rendszerek fejlesztésénél, ahol az analóg jelek és a digitális vezérlőjelek együttes vizsgálata elengedhetetlen a teljes rendszer működésének megértéséhez és optimalizálásához.

Az „-S” modellekbe integrált hullámforma-generátor lehetővé teszi, hogy standard hullámformákat hozzon létre közvetlenül az MSO2000A-S oszcilloszkópok előlapi vezérlőivel. Alakítsa át a rögzített jeleket szimulált jelekké, vagy tervezzen egyedi hullámformákat az UltraStation PC szoftver segítségével. Ez a funkció különösen előnyös szűrők, erősítők, adatkommunikációs rendszerek és egyéb elektronikus áramkörök tesztelésekor.
