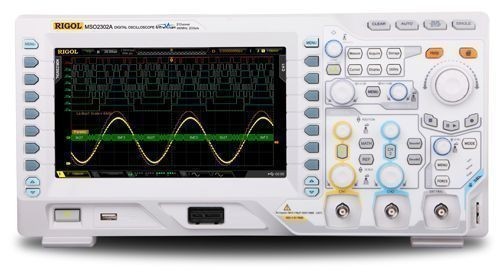

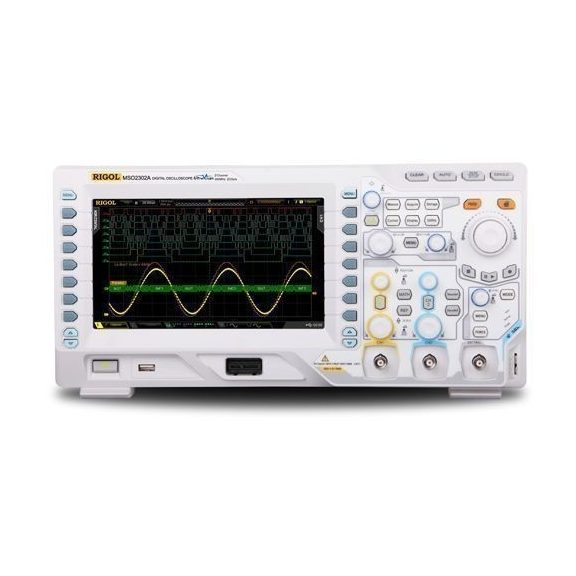

A Rigol MSO2202A-S egy 200 MHz-es kevert jelű oszcilloszkóp (MSO) beépített 2 csatornás, 25MHz-es függvénygenerátorral, amely ötvözi a nagy teljesítményű analóg és digitális jelanalízist, így ideális választás fejlesztőmérnökök, kutatók és oktatási intézmények számára. Beépített logikai analizátorának (16 csatorna) köszönhetően nemcsak analóg jeleket, hanem digitális jeleket is elemezhet, így komplex áramkörök vizsgálatára és hibakeresésére is kiválóan alkalmas.
Főbb jellemzők
- Csatornák száma: 2 analóg + 16 digitális csatorna
- Sávszélesség: 200 MHz
- Mintavételezési sebesség: Akár 2 GSa/s analóg csatornákon, 1 GSa/s digitális csatornákon
- Memóriamélység: 56 Mpts, amely hosszabb időtartamú jelek rögzítésére is alkalmas
- Hullámforma frissítési sebesség: 52 000 hullámforma/mp, amely gyorsan változó jelek pontos megjelenítését biztosítja
- beépített 2 csatornás, 25MHz-es függvénygenerátor
- Kijelző: 8 hüvelykes színes TFT LCD (800×480 px), amely részletes és tiszta jelek megjelenítését teszi lehetővé
Speciális funkciók
Kevert jelű analízis: A 16 digitális csatorna lehetővé teszi digitális buszok, mikrovezérlők és egyéb digitális áramkörök vizsgálatát.
Fejlett triggerelési lehetőségek: Él, impulzusszélesség, időtartam, sorozat és egyéb trigger módok az összetett jelvizsgálatokhoz.
FFT spektrumanalízis: Segít az áramkörök zajanalízisében és jelinterferenciák feltárásában.
Protokoll dekódolás: I²C, SPI, UART/RS232, CAN, LIN támogatás, amely lehetővé teszi a digitális kommunikációs rendszerek mélyebb elemzését.
Matematikai műveletek: Különböző hullámforma-műveletek (összeadás, kivonás, szorzás, osztás, deriválás, integrálás).
Többfunkciós csatlakoztathatóság: USB Host/Device, LAN és opcionális Wi-Fi csatlakozás, amely támogatja az adatok egyszerű mentését és távoli vezérlését.
Hosszú távú adatgyűjtés és elemzés: A nagy memóriamélység lehetővé teszi komplex jelalakok rögzítését és utólagos elemzését.
Felhasználási területek
Digitális és analóg áramkörök vizsgálata
Beágyazott rendszerek fejlesztése és hibakeresése
Kommunikációs protokollok elemzése (I²C, SPI, UART, CAN, LIN)
Mérnöki kutatás-fejlesztés (R&D)
Oktatás és képzés egyetemeken és szakmai tanfolyamokon
Automatizált mérőrendszerekhez való integráció
Csomag tartalma
2 db passzív mérőfej (10X/1X állítható)
1 db 16 csatornás logikai analizátor fej
USB kábel és tápkábel
Használati útmutató és szoftverek
Miért érdemes a Rigol MSO2202A-S-t választani?
Kombinált analóg és digitális mérések egyetlen eszközben
Fejlett trigger és dekódolási lehetőségek, amelyek segítik a digitális áramkörök és protokollok gyors hibakeresését
Erőteljes hardver és nagy memória, amely pontos és részletes méréseket tesz lehetővé
Többféle csatlakoztathatóság a kényelmes adatelemzéshez és távoli vezérléshez
A Rigol MSO2202A-S egy rendkívül sokoldalú oszcilloszkóp, amely az analóg és digitális jelek egyidejű vizsgálatát teszi lehetővé, így tökéletes választás professzionális fejlesztési és tesztelési feladatokhoz.
