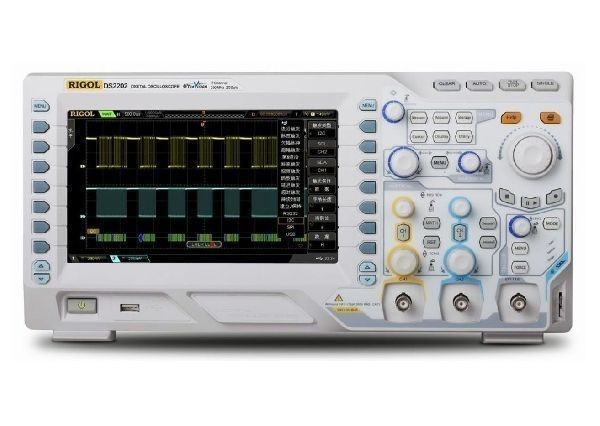

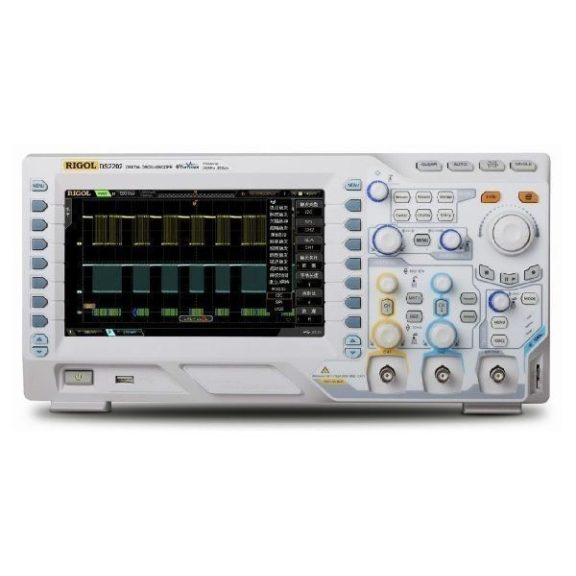

Rigol DS2302A digitális tároló oszcilloszkóp

4.0

A Rigol DS2302A egy fejlett, nagy teljesítményű digitális oszcilloszkóp, amely a mérnökök, kutatók és elektronikai szakemberek számára készült. Kategóriájában kimagasló mintavételezési sebességével, nagy sávszélességével és mély memóriájával pontos és részletes jelelemzést biztosít, így ideális választás az ipari, fejlesztési és oktatási alkalmazásokhoz egyaránt.

Főbb műszaki jellemzők

  • Csatornák száma: 2 csatornás kivitel
  • Sávszélesség: 300 MHz, amely lehetővé teszi a gyors jelek pontos megfigyelését
  • Mintavételezési sebesség: Akár 2 GSa/s, így kiváló időbeli felbontást biztosít
  • Memóriamélység: 14 Mpts, amely lehetővé teszi hosszabb jelalakok rögzítését és részletes elemzését
  • Kijelző: 8 hüvelykes, színes TFT LCD (800x480 px), amely éles és jól látható vizuális megjelenítést biztosít
  • Frissítési sebesség: 65 000 hullámforma/mp, így a gyors tranziens jelenségek is könnyen észlelhetők

Speciális funkciók

  • Fejlett triggerelési módok:
    • Él, impulzusszélesség, ablak, szekvencia és egyéb haladó trigger beállítások
  • FFT spektrumanalízis: A frekvenciatartománybeli vizsgálatokhoz, zajok és interferenciák elemzéséhez
  • Protokoll dekódolás: I²C, SPI, UART/RS232, CAN, LIN támogatás a digitális rendszerek gyors hibakereséséhez
  • Matematikai műveletek: Különböző hullámforma-műveletek és jelek összehasonlítása
  • USB és hálózati csatlakozás: USB Host/Device, LAN és opcionális Wi-Fi kapcsolat az egyszerű adatátvitelhez és távoli vezérléshez
  • Hosszú távú adatgyűjtés és elemzés: A mély memória lehetővé teszi a komplex jelalakok rögzítését és utólagos elemzését

Felhasználási területek

Kutatás és fejlesztés: Az ipari és elektronikai fejlesztések során pontos méréseket és elemzéseket biztosít
Hibakeresés és szervizelés: Professzionális szintű hibakeresési lehetőségeket kínál
Oktatás és képzés: Haladó funkcióival és nagy kijelzőjével ideális egyetemi és ipari oktatáshoz
Automatizálás és rendszerintegráció: Ethernet és USB csatlakozással könnyen beilleszthető laboratóriumi rendszerekbe.

Részletek
  • 2 analóg csatorna
  • Sávszélesség: 300MHz, 50 Ohm bemeneti impedancia
  • Megnövelt vertikális tartomány (500uV/div ~ 10V/div), alacsonyabb zajszint
  • Mintavételezési sebesség 2G Sa/s
  • "UltraVision" technológia
  • Soros adat dekóder funkció
  • CAN-bus dekóder funkció
  • Kiterjesztett trigger funkciók
  • A gyártói promócióban a DS2000A sorozatú oszcilloszkópokat most memória bővítéssel (54MPts memóriamélységgel) szállítjuk !



Az alacsony zajszintű 500 µV/oszt tartomány, a beépített 50 Ohmos lezárás és a tiszta frekvenciaválasz kialakítás révén a 2000-es sorozatú oszcilloszkóp lehetővé teszi az alacsony szintű jelhibák részletesebb elemzését, amelyek befolyásolhatják a tervezésedet. Ez a nagy érzékenység és széles mérési tartomány különösen hasznos precíziós áramkörök, érzékeny analóg jelek és alacsony amplitúdójú RF jelek vizsgálatára, biztosítva a megbízható és pontos diagnosztikát fejlesztés és hibakeresés során.



Az időszakosan vagy véletlenszerűen fellépő hibák hatékony hibakeresését gyors rögzítési, visszajátszási és beépített elemzési funkcióink segítik. A hullámforma visszajátszási lehetőség lehetővé teszi az események részletes elemzését anélkül, hogy manuálisan kellene újra előidézni azokat. Ez különösen hasznos ritkán előforduló jelenségek, például tranziens zavarok vagy impulzuszajok vizsgálatakor.



A DS2000A sorozatú oszcilloszkópok támogatják az I²C, SPI, RS232/UART, CAN, LIN és FlexRay buszok adatforgalmának dekódolását, triggereléséhez történő használatát. Ez a funkció lehetővé teszi a soros kommunikációs protokollok gyors és egyszerű hibakeresését, minimalizálva a manuális elemzés szükségességét. A dekódolt adatok időbeli összefüggésben jeleníthetők meg, így megkönnyítik a hibák azonosítását és az eszközök közötti kommunikáció vizsgálatát.

374 269 Ft
(294 700 Ft+ÁFA)
Szállítási idő 1-2 hét
INGYENES HÁZHOZSZÁLLÍTÁS
Adatlap és használati utasítás
Adatlap
Használati útmutató
Vélemények
4.0
1 vélemény alapján
0
1
0
0
0
MÉG NEM ÍRT VÉLEMÉNYT A TERMÉKRŐL?
Véleményt írok!
Szarka Loránd
2021.09.18
Hobbi célra vásároltam a készüléket, a munkahelyemen Keysight szkópokat használok. Eddigi tapasztalataim alapján jó kis műszer, bár a menüjét még tanulnom kell. A kiválasztásában az ár mellett a minél nagyobb határfrekvencia volt a legfontosabb szempont.
Előnyök:  Számomra megfelelő ár/érték arány, relatíve magas (300 MHz) határfrekvencia.
Hátrányok:  A Keysightok menüje szerintem jobb, néhány kontroll kissé lassan reagál (plö: trigger level) , én valahogy mindig megnyomom az Auto setup gombot...
