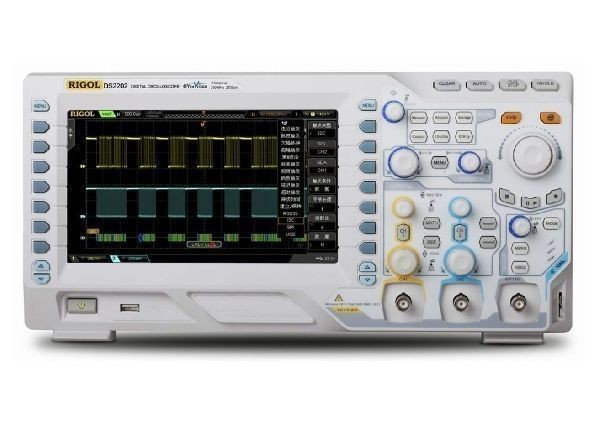

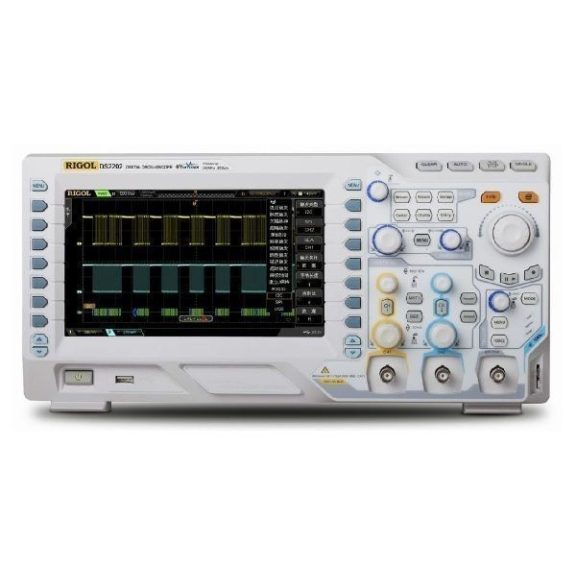

Rigol DS2202A digitális tároló oszcilloszkóp

A Rigol DS2202A egy fejlett, nagy teljesítményű digitális oszcilloszkóp, amely a mérnökök, kutatók és elektronikai szakemberek számára készült. Kategóriájában kimagasló mintavételezési sebességével, nagy sávszélességével és mély memóriájával pontos és részletes jelelemzést biztosít, így ideális választás az ipari, fejlesztési és oktatási alkalmazásokhoz egyaránt.

Főbb műszaki jellemzők

Csatornák száma: 2 csatornás kivitel
Sávszélesség: 200 MHz, amely lehetővé teszi a gyors jelek pontos megfigyelését
Mintavételezési sebesség: Akár 2 GSa/s, így kiváló időbeli felbontást biztosít
Memóriamélység: 14 Mpts, amely lehetővé teszi hosszabb jelalakok rögzítését és részletes elemzését
Kijelző: 8 hüvelykes, színes TFT LCD (800x480 px), amely éles és jól látható vizuális megjelenítést biztosít
Frissítési sebesség: 65 000 hullámforma/mp, így a gyors tranziens jelenségek is könnyen észlelhetők

Speciális funkciók

Fejlett triggerelési módok:
- Él, impulzusszélesség, ablak, szekvencia és egyéb haladó trigger beállítások
FFT spektrumanalízis: A frekvenciatartománybeli vizsgálatokhoz, zajok és interferenciák elemzéséhez
Protokoll dekódolás: I²C, SPI, UART/RS232, CAN, LIN támogatás a digitális rendszerek gyors hibakereséséhez
Matematikai műveletek: Különböző hullámforma-műveletek és jelek összehasonlítása
USB és hálózati csatlakozás: USB Host/Device, LAN és opcionális Wi-Fi kapcsolat az egyszerű adatátvitelhez és távoli vezérléshez
Hosszú távú adatgyűjtés és elemzés: A mély memória lehetővé teszi a komplex jelalakok rögzítését és utólagos elemzését

Felhasználási területek

Kutatás és fejlesztés: Az ipari és elektronikai fejlesztések során pontos méréseket és elemzéseket biztosít
Hibakeresés és szervizelés: Professzionális szintű hibakeresési lehetőségeket kínál
Oktatás és képzés: Haladó funkcióival és nagy kijelzőjével ideális egyetemi és ipari oktatáshoz
Automatizálás és rendszerintegráció: Ethernet és USB csatlakozással könnyen beilleszthető laboratóriumi rendszerekbe.

Részletek

2 analóg csatorna
Sávszélesség: 200MHz, 50 Ohm bemeneti impedancia
Megnövelt vertikális tartomány (500uV/div ~ 10V/div), alacsonyabb zajszint
Mintavételezési sebesség 2G Sa/s
"UltraVision" technológia
Soros adat dekóder funkció
CAN-bus dekóder funkció
Kiterjesztett trigger funkciók
A gyártói promócióban a DS2000A sorozatú oszcilloszkópokat most memória bővítéssel (54MPts memóriamélységgel) szállítjuk !

Az alacsony zajszintű 500 µV/oszt tartomány, a beépített 50 Ohmos lezárás és a tiszta frekvenciaválasz kialakítás révén a 2000-es sorozatú oszcilloszkóp lehetővé teszi az alacsony szintű jelhibák részletesebb elemzését, amelyek befolyásolhatják a tervezésedet. Ez a nagy érzékenység és széles mérési tartomány különösen hasznos precíziós áramkörök, érzékeny analóg jelek és alacsony amplitúdójú RF jelek vizsgálatára, biztosítva a megbízható és pontos diagnosztikát fejlesztés és hibakeresés során.

Az időszakosan vagy véletlenszerűen fellépő hibák hatékony hibakeresését gyors rögzítési, visszajátszási és beépített elemzési funkcióink segítik. A hullámforma visszajátszási lehetőség lehetővé teszi az események részletes elemzését anélkül, hogy manuálisan kellene újra előidézni azokat. Ez különösen hasznos ritkán előforduló jelenségek, például tranziens zavarok vagy impulzuszajok vizsgálatakor.

A DS2000A sorozatú oszcilloszkópok támogatják az I²C, SPI, RS232/UART, CAN, LIN és FlexRay buszok adatforgalmának dekódolását, triggereléséhez történő használatát. Ez a funkció lehetővé teszi a soros kommunikációs protokollok gyors és egyszerű hibakeresését, minimalizálva a manuális elemzés szükségességét. A dekódolt adatok időbeli összefüggésben jeleníthetők meg, így megkönnyítik a hibák azonosítását és az eszközök közötti kommunikáció vizsgálatát.
