Főbb tulajdonságok

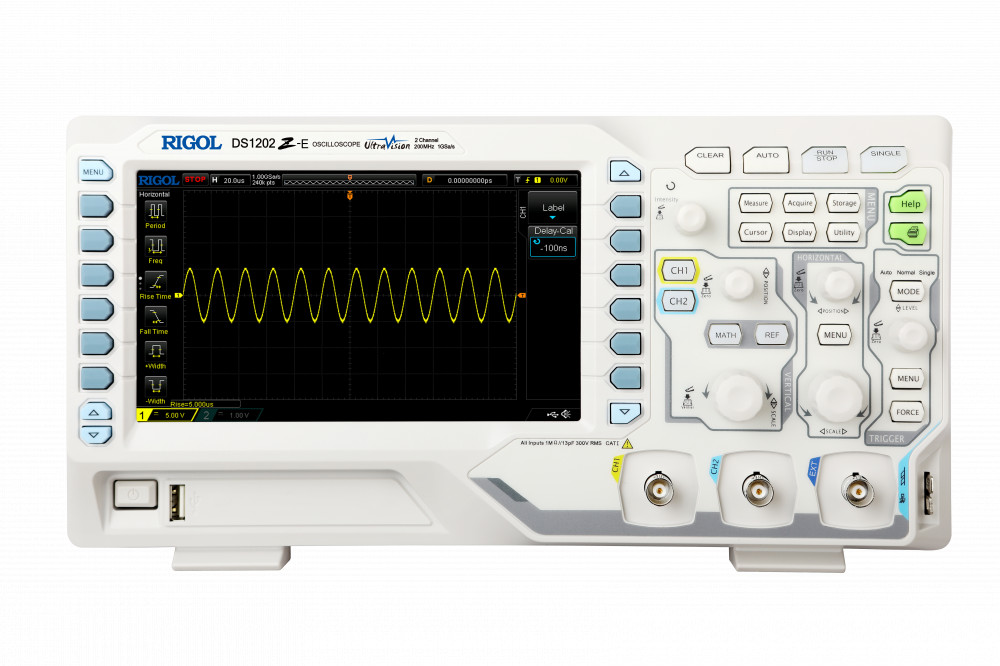

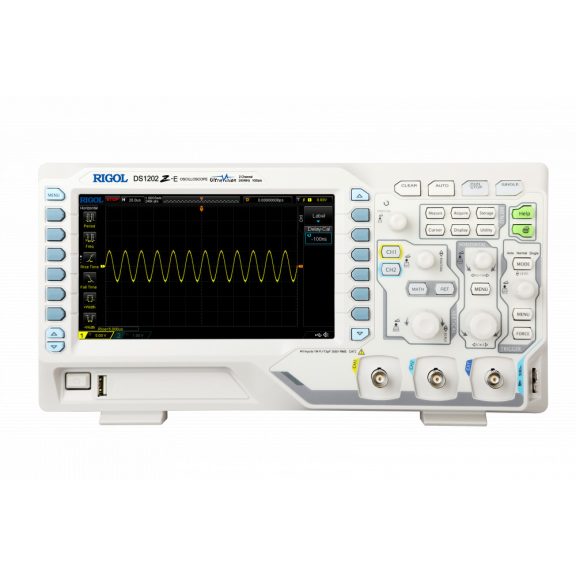

A gyártó UltraVision technológiájával felvértezett DS1202Z-E oszcilloszkóp a szokásos trigger funciók mellett RS232/UART, I2C és SPI adatjelekkel is triggerelhető, sőt, ezen soros adatbuszok dekódolására is képes, így mikrovezérlőt tartalmazó áramkörök fejleztésénél illetve hibakeresésésnél is segítséget tud nyújtani.
A Rigol DS1202Z-E oszcilloszkóp távvezérlésének lehetősége
A DS1202Z-E igény esetén mérési rendszerekbe illeszthető, távvezérelhető illetve felügyelhető az USB vagy LAN interfészein keresztül, melyhez a gyártó ingyenesen letölthető ’Ultra Sigma’ nevű, SCPI parancsokkal dolgozó vezérlő és felügyeleti szoftvere valamint az ’Ultra Scope’ névre hallgató virtuális előlapi szoftvere nyújt segítséget.
A készülékcsomag tartalma:
1db DS1202Z-E oszcilloszkóp,
1db hálózati tápkábel
1db USB kábel
2db PVP2350 típusú 350MHz-es passzív mérőfej
Főbb műszaki paraméterek:
Analóg sávszélesség: 200 MHz
Csatornaszám: 2
Valósidejű mintavételezési sebesség: 1 GSa/s
Memóriamélység: 24 Mpts
Hullámforma mintavételezési sebesség: 30,000 wfms/s
Hardveres valósidejű hullámforma felvétel és lejátszás (max. 60,000 frame)
Innovatív "UltraVision" technológia
Különféle trigger és adatbusz dekóder funkciók
Alacsony zajszint
Vertikális eltérítés: 1 mV/div - 10 V/div
Interface-ek: USB Host&Device, LAN (LXI), AUX
7" WVGA (800x480) színes TFT kijelző
Méret: 313.1 mm×160.8 mm×122.4 mm
Súly: 2.9Kg
Rigol DS1202Z-E oszcilloszkóp kiemelt funkciói:
|
|
Kimagasló memóriamélység
A DS1202Z-E oszcilloszkópok akár 24 millió mérési pontot is képesek tárolni. Kinagyíthatja a rögzített hullámformák kiválasztott részét, hogy további részleteket kapjon, és görgessen a mérési pontokon belül.
|
|
|
Gyors mintavételezés
A DS1202Z-E oszcilloszkópok magas mintavételezési sebessége (akár 1 GSa/s) és a nagy memóriamélysége másodpercenként akár 30 000 hullámforma rögzítését teszi lehetővé.
|
|
|
Valósidejű hullámforma rögzítés, lejátszás és analízis
A mért hullámformák kényelmesen rögzíthetők, megjeleníthetők és elemezhetők.
|
|
|
Többárnyalatú kijelzés
A "Multi-Level Grading Intensity" nagyon nagy számú mérési értékkel megjelenítésére képes
|
|
|
Kiterjesztett trigger funkciók
A DS1202Z-E oszcilloszkópok széles körű kioldási lehetőségeket kínálnak a professzionális használatra. A Windows, Nth Edge, Delay, Timeout, Runt, RS232/UART, I²C és SPI speciális triggerek alaptartozékként kaphatók.
|
|
|
Soros adatbusz trigger és dekódolás
A DS1202Z-E segítségével a különböző soros buszrendszerek soros adatcsomagjai elemezhetők, dekódolhatók és közvetlenül bájtértékként jeleníthetők meg. A támogatott protokollok a következők: RS232/UART, I²C és SPI.
|
|
|
Matematikai funkciók
A DS1202Z-E modern és fejlett matematikai rendszerrel érkezik, amely lehetővé teszi a bonyolult jelszámítások egyszerű, előre meghatározott képlettel történő megoldását.
|
|
|
Automatikus mérési funkciók
A DS1202Z-E öt paramétert mér egyszerre, például emelkedési és esési időt, amplitúdót, impulzusszélességet és minden paraméterre vonatkozóan statisztikát mutat (max-, min- és átlagértékek).
|
Amennyiben hasonló műszaki paraméterekkel rendelkező 4 csatornás műszert keresel, ajánljuk figyelmedbe a gyártó DS1000Z sorozatú oszcilloszkóp családját !
