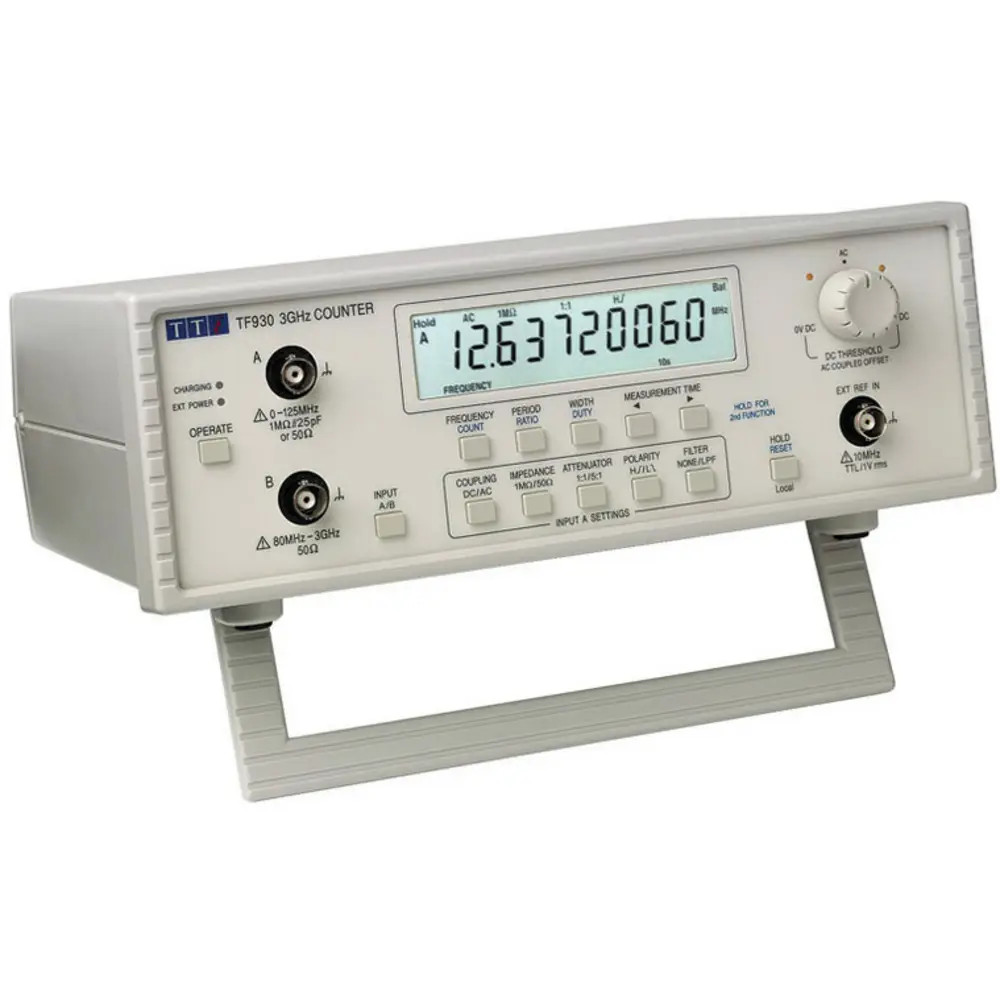

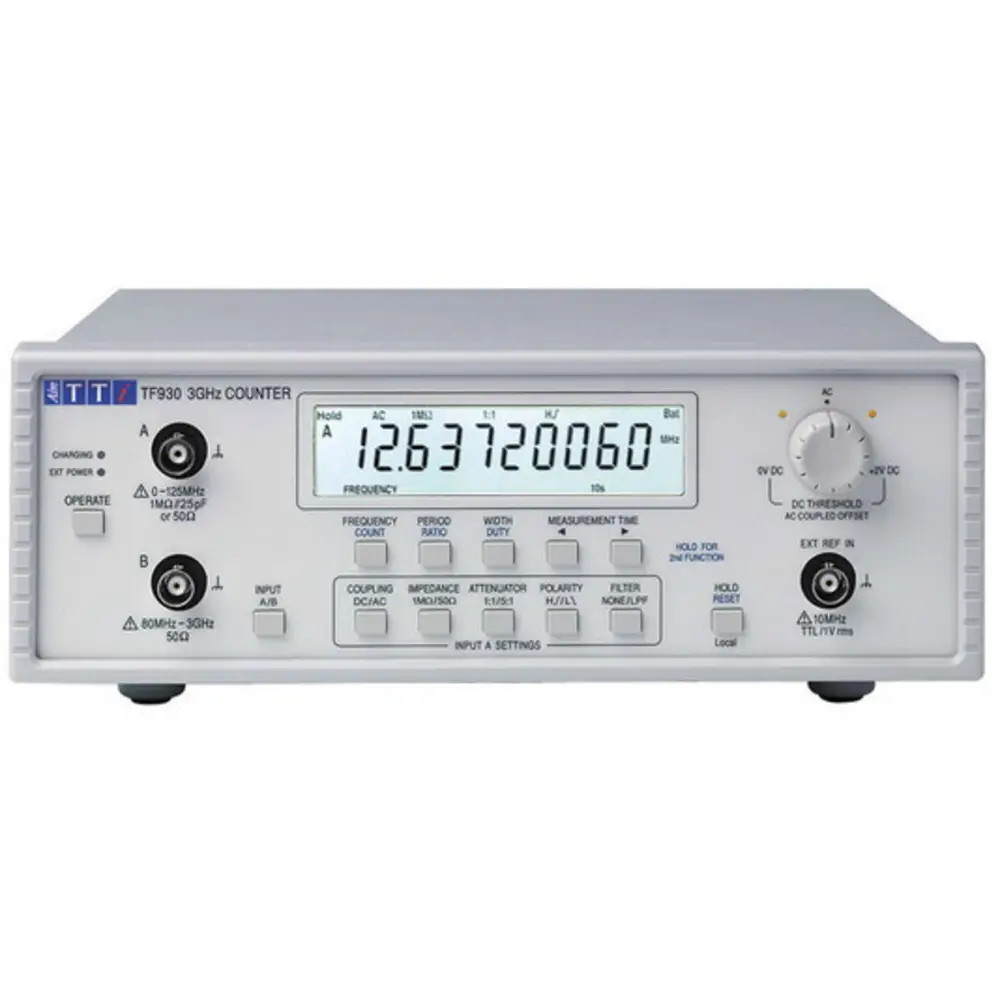

Aim TTi TF930 frekvenciaszámláló, 3GHz

Az Aim-TTi TF930 nagy pontosságú, akkumulátoros univerzális frekvenciaszámláló, amely a rendkívül alacsony frekvenciáktól egészen 3 GHz-ig használható. A készülék frekvencia és periódusidő mellett impulzusszélesség, kitöltési tényező, frekvenciaarány és eseményszámlálás mérésére is alkalmas.

A TF930 két mérőbemenettel rendelkezik. Az Input A széles körben konfigurálható: választható AC/DC csatolás, 1 MΩ vagy 50 Ω bemeneti impedancia, 1:1 vagy 5:1 csillapítás, triggerél és triggerküszöb. Az Input B 50 Ω-os nagyfrekvenciás bemenet, amely 80 MHz-től 3 GHz fölé terjedő tartományban használható. A készülék külső, nagy pontosságú 10 MHz-es referenciajel fogadására is képes.

A beépített, hőmérséklet-kompenzált TCXO referenciaoszcillátor teljes üzemi hőmérséklet-tartományban ±1 ppm-nél jobb stabilitást biztosít. A készülék USB interfészen keresztül számítógépről is vezérelhető, illetve a mérési eredmények távolról lekérdezhetők.

Főbb jellemzők

• Frekvenciatartomány 0,001 Hz alatt – 3 GHz felett
• 10 digites LCD kijelző
• Frekvenciamérés
• Periódusidő-mérés
• Impulzusszélesség-mérés
• Kitöltési tényező mérése
• High/Low időarány mérése
• Eseményszámlálás
• Frekvenciaarány-mérés B:A
• Nagy felbontású reciprokszámlálási technológia
• Akár 10 digites mérési felbontás
• 0,3 s / 1 s / 10 s / 100 s választható mérési idő
• Konfigurálható Input A
• 50 Ω-os RF Input B
• Állítható triggerküszöb
• 50 kHz-es aluláteresztő szűrő
• Belső, nagy stabilitású 10 MHz TCXO
• Külső 10 MHz-es referenciajel bemenet
• USB távvezérlés
• USB-n keresztüli tápellátás
• Beépített NiMH akkumulátor
• Tipikusan 24 órás akkumulátoros üzemidő

Mérési funkciók

Frekvenciamérés

Input A

• Frekvenciatartomány DC csatolással: <0,001 Hz – >125 MHz
• Frekvenciatartomány AC csatolással, 1 MΩ: <30 Hz – >125 MHz
• 50 Ω bemenet esetén: <500 kHz – >125 MHz

Input B

• Frekvenciatartomány: 80 MHz – >3 GHz

A frekvenciamérés maximális felbontása akár 10 digit vagy 0,001 Hz.

Periódusidő-mérés

Input A:

• 8 ns – 1000 s DC csatolással

Input B:

• 333 ps – 12,5 ns

Felbontás: akár 10 digit.

Impulzusszélesség-mérés

Az Input A bemeneten a TF930 képes magas és alacsony impulzusszélesség mérésére.

• Mérési tartomány: 40 ns – 1000 s
• Egyetlen impulzus felbontása: 20 ns
• Több impulzus átlagolásával: akár 1 ns vagy 10 digit
• Automatikus átlagolás legfeljebb 50 impulzuson

A készülék ezen adatokból a kitöltési tényezőt és a High:Low időarányt is meghatározza.

Eseményszámlálás

• Tartomány: 1 – 9 999 999 999
• Minimális impulzusszélesség: 8 ns

Frekvenciaarány

A TF930 a két bemenetre kapcsolt jel frekvenciájának arányát is képes meghatározni:

Frequency Ratio B:A

A mérés felbontása a két frekvenciamérés felbontásával egyezik meg.

Input A bemenet

Az Input A sokoldalúan konfigurálható, így különböző amplitúdójú és jelalakú jelekhez is hozzáigazítható.

Csatolás:

• AC
• DC

Bemeneti impedancia:

• 1 MΩ / 25 pF
• 50 Ω

Csillapítás:

• 1:1
• 5:1

Triggerél:

• felfutó
• lefutó

Triggerküszöb:

DC csatolásnál:

• 0–2 V, 1:1 csillapítás
• 0–10 V, 5:1 csillapítás

AC csatolásnál:

• átlagérték ±50 mV, 1:1
• átlagérték ±250 mV, 5:1

Érzékenység szinuszjel esetén:

• 15 mVrms, 30 Hz – 100 MHz
• 25 mVrms, 100 – 125 MHz

A beépített, körülbelül 50 kHz-es aluláteresztő szűrő segíti az alacsony frekvenciájú jelek stabil mérését.

Input B RF bemenet

Az Input B a nagyfrekvenciás mérésekhez optimalizált 50 Ω-os bemenet.

• Impedancia: 50 Ω
• Csatolás: AC
• Frekvenciatartomány: <80 MHz – >3 GHz

Érzékenység szinuszjel esetén:

• 12 mVrms, 80 MHz – 2 GHz
• 25 mVrms, 2 – 2,5 GHz
• 50 mVrms, 2,5 – 3 GHz

Ajánlott bemeneti jelszint: <0 dBm

Maximális jelszint: +13 dBm / 1 Vrms.

Mérési idő és felbontás

A mérési idő négy értékre állítható:

• 0,3 s
• 1 s
• 10 s
• 100 s

A TF930 reciprokszámlálási eljárást alkalmaz. Ennek eredményeként a készülék alacsony frekvenciákon is nagy felbontást biztosít.

Jellemző felbontás:

• 0,3 s után: kb. 7 digit
• 1 s után: 8 digit
• 10 s után: 9 digit
• 100 s után: 10 digit

A mérőrendszer „capture and continue” elven működik, így a számlálók a mérési periódusok között sem állnak le.

Időalap és pontosság

A TF930 belső időalapja egy 10 MHz-es hőmérséklet-kompenzált kristályoszcillátor, TCXO.

• Mérési órajel: 50 MHz
• Referenciaoszcillátor: 10 MHz TCXO
• Kezdeti beállítási hiba: < ±0,2 ppm 21 °C-on
• Hőmérsékleti stabilitás: jobb mint ±1 ppm
• Öregedés: < ±1 ppm az első évben
• Elektronikus kalibrációs tartomány: > ±8 ppm

A gyári oszcillátort rubídium frekvenciareferenciához állítják be.

Külső referencia

Még nagyobb pontosságot igénylő méréseknél külső 10 MHz-es referenciaoszcillátor csatlakoztatható.

Elfogadott referenciaszintek:

• TTL
• 3–5 Vpp CMOS
• 1–2 Vrms szinuszjel

A készülék automatikusan érzékeli a megfelelő külső referenciát, és megkísérli ahhoz fáziszárni a belső oszcillátort.

USB interfész és távvezérlés

A beépített USB interfész segítségével a TF930 számítógépről vezérelhető, a beállítások módosíthatók, valamint a mérési eredmények is kiolvashatók.

Az USB interfész virtuális soros portként működik:

• USB–UART interfész
• virtuális COM port
• 115200 baud
• 8 adatbit
• paritás nélkül

A készülék támogatja a korábbi TF830 parancskészletét is, így meglévő automatizált mérőrendszerekbe könnyebben integrálható.

Tápellátás

A TF930 háromféle tápforrásról működtethető:

• belső akkumulátor
• hálózati adapter
• USB

A készülék automatikusan kiválasztja az elérhető tápforrást.

Akkumulátor:

• 3 × 2500 mAh NiMH cella
• tipikus üzemidő: 24 óra
• töltési idő: kevesebb mint 4 óra

A hálózati adapter tartománya:

• 85–240 V AC
• 50/60 Hz

USB-ről a műszer üzemeltethető, de a belső akkumulátor USB-n keresztül nem tölthető.

Kijelző

• 10 digites LCD
• Karaktermagasság: 12,5 mm
• Mérési funkció, bemenet, mértékegység és mérési idő kijelzése
• Külső referencia visszajelzése
• Alacsony akkumulátorszint kijelzése

A készülék automatikusan választ a megfelelő kijelzett mértékegységek között, többek között:

Hz, kHz, MHz, ns, µs, ms és s.

Fizikai adatok

• Szélesség: 260 mm
• Magasság: 88 mm
• Mélység: 235 mm
• Tömeg: 950 g
• Hálózati adapter tömege: 170 g

Üzemi környezet:

• +5 – +40 °C
• 20–80% relatív páratartalom
• legfeljebb 2000 m tengerszint feletti magasság
• Pollution Degree 2

Tárolási hőmérséklet:

• −20 – +60 °C

Biztonság és szabványok

A TF930 IEC szerinti III. biztonsági osztályú mérőműszer, amelyet az EN 61010-1 mérő-, szabályozó- és laboratóriumi berendezésekre vonatkozó biztonsági követelményei szerint terveztek és vizsgáltak.

Alkalmazási területek

Az Aim-TTi TF930 különösen jól használható:

• elektronikai fejlesztőlaborokban
• RF és rádiófrekvenciás fejlesztésekhez
• oszcillátorok és frekvenciaforrások vizsgálatához
• jelgenerátorok ellenőrzéséhez
• rádiókommunikációs berendezések szervizeléséhez
• digitális áramkörök impulzusparamétereinek méréséhez
• frekvenciastandardok összehasonlításához
• automatizált mérőrendszerekben
• gyártásközi teszteléshez
• helyszíni és akkumulátoros mérésekhez

A 0,001 Hz alatti alsó frekvenciahatár, a 3 GHz feletti felső tartomány, a 10 digites felbontás, a konfigurálható bemenetek, a külső 10 MHz referencia és az USB távvezérlés miatt a TF930 lényegesen több egy egyszerű frekvenciaszámlálónál: általános célú idő- és frekvenciamérő műszer laboratóriumi és szervizfeladatokra.
