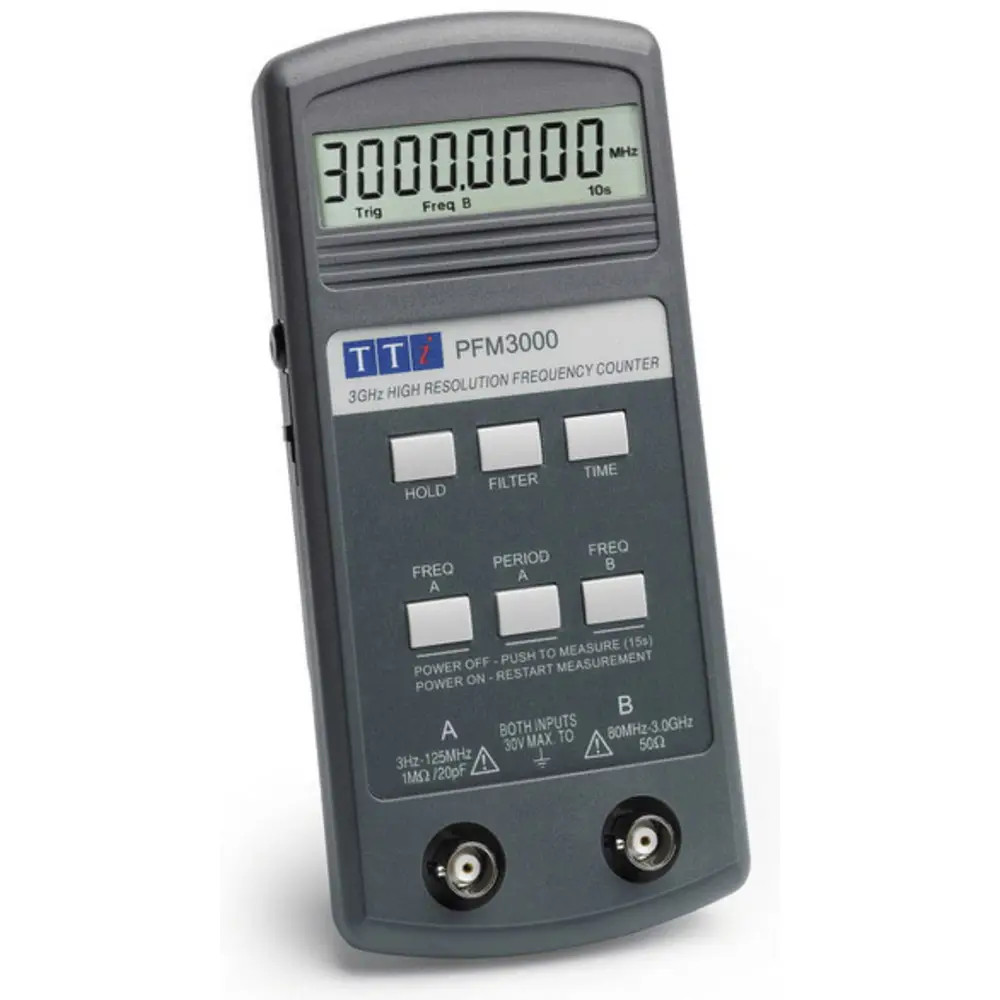

Aim-TTi PFM3000 kézi frekvenciaszámláló, 3GHz

Az Aim-TTi PFM3000 egy kompakt, hordozható, nagy felbontású frekvenciaszámláló, amely 3 Hz és 3 GHz közötti frekvenciák mérésére alkalmas. A készülék két külön mérőbemenettel rendelkezik, így az alacsony frekvenciájú, nagy impedanciájú áramköröktől egészen a GHz-es RF jelekig széles mérési tartományt biztosít.

A reciprokszámlálási technológiának köszönhetően a PFM3000 alacsonyabb frekvenciákon is nagy felbontású mérést tesz lehetővé. A nagyméretű, 8½ digites LCD kijelző, a választható mérési idő, a Data Hold funkció, valamint a beépített aluláteresztő szűrő egyszerűvé teszi a használatot laboratóriumi, szerviz- és helyszíni méréseknél egyaránt.

A készülék frekvencia mellett periódusidő mérésére is használható.

Főbb jellemzők

• Frekvenciamérési tartomány: 3 Hz – 3 GHz
• Két különálló mérőbemenet
• Input A: 3 Hz – 125 MHz, 1 MΩ / 20 pF
• Input B: 80 MHz – 3 GHz, 50 Ω
• Frekvencia- és periódusidő-mérés
• 8½ digites LCD kijelző
• 11,5 mm magas kijelzőkarakterek
• Nagy felbontású reciprokszámlálási technológia
• Választható mérési idő: 0,3 s / 1 s / 10 s
• Data Hold funkció
• Beépített 50 kHz-es aluláteresztő szűrő
• Automatikus mértékegység-választás
• TRIG jelzés a bemeneti jel érzékeléséhez
• Automatikus kikapcsolás
• Akár 20 órás üzemidő

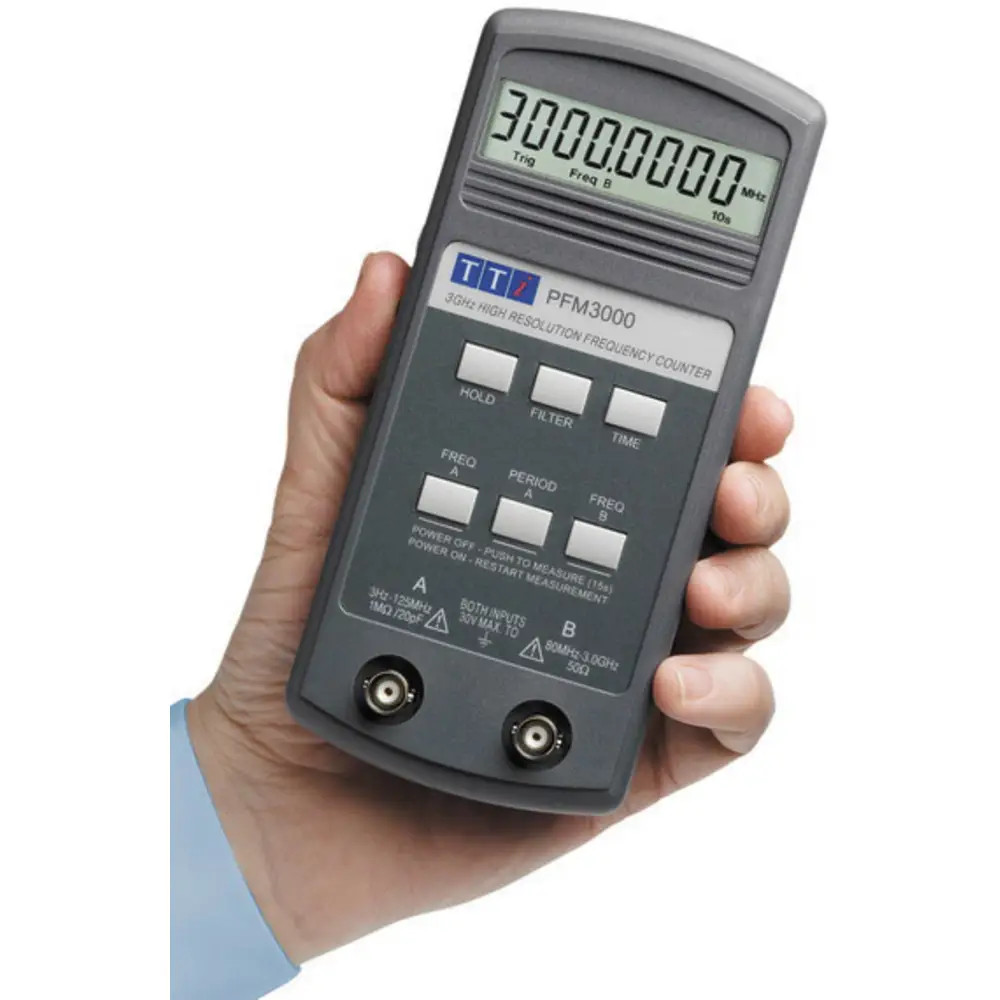

• Hordozható, robusztus ABS készülékház
• Tömeg mindössze 190 g, elemmel együtt

Mérési funkciók

Frekvencia – Input A

Az Input A nagy bemeneti impedanciájú mérőbemenet, elsősorban alacsony és közepes frekvenciájú jelek vizsgálatára.

• Mérési tartomány: 3 Hz – 125 MHz
• Bemeneti impedancia: 1 MΩ / 20 pF
• Csatolás: AC
• Érzékenység: 15 mVrms, 10 Hz – 125 MHz
• Támogatott jelalakok: többek között szinusz-, négyszög- és impulzusjelek

Az Input A bemenethez kapcsolható 50 kHz-es aluláteresztő szűrő különösen alacsony frekvenciájú, zajjal terhelt jelek mérésénél segíthet stabilabb kijelzést biztosítani.

Frekvencia – Input B

Az Input B kifejezetten magasabb frekvenciájú és RF jelek mérésére szolgáló, 50 Ω névleges impedanciájú bemenet.

• Mérési tartomány: 80 MHz – 3 GHz
• Bemeneti impedancia: 50 Ω
• Csatolás: AC
• Érzékenység:
  • 12 mVrms 80 MHz – 2 GHz
  • 25 mVrms 2 – 2,5 GHz
  • 50 mVrms 2,5 – 3 GHz

Az 50 Ω-os bemenetnek köszönhetően a PFM3000 jól alkalmazható RF áramkörök, jelgenerátorok, adó- és vevőberendezések, oszcillátorok és más nagyfrekvenciás rendszerek vizsgálatára.

Periódusidő-mérés

A periódusidő-mérés az Input A bemeneten érhető el.

• Mérési tartomány: 8 ns – 330 ms
• Felbontás: akár 10⁻⁷ ns, a mérési beállításoktól és a jeltől függően

Nagy felbontású mérés

A PFM3000 hagyományos egyszerű számlálás helyett reciprokszámlálási technológiát alkalmaz. Ennek előnye, hogy alacsonyabb frekvenciákon is jó felbontást biztosít.

A készülék mérési ideje három érték közül választható:

• 0,3 másodperc
• 1 másodperc
• 10 másodperc

Hosszabb mérési idő használatával nagyobb kijelzési felbontás érhető el. 10 másodperces mérési idő esetén a kijelzőn akár 8–9 számjegyes eredmény is megjelenhet.

Időalap és pontosság

A készülék 10 MHz-es kristályoszcillátort használ időalapként.

• Oszcillátor kezdeti pontossága: ±2 ppm
• Hőmérsékleti együttható:
  • jellemzően < ±0,3 ppm/°C, +18 és +28 °C között
  • ±10 ppm, −20 és +70 °C között
• Öregedés: < ±5 ppm/év

A készülék hátoldalán kialakított CAL hozzáférési pont segítségével az időalap megfelelő referenciafrekvencia használatával utánállítható.

Kijelző és kezelhetőség

A PFM3000 nagyméretű LCD kijelzővel rendelkezik:

• 8½ digites LCD
• 11,5 mm karakter-magasság
• 15 állapot- és funkcióindikátor
• Automatikus mértékegység-kijelzés

A kijelző többek között az alábbi mértékegységeket kezeli automatikusan:

Hz, kHz, MHz, ns, µs, ms és s

A Data Hold funkcióval az aktuális mérési eredmény rögzíthető a kijelzőn, így az érték később egyszerűen leolvasható vagy feljegyezhető.

Bemeneti adatok

Input A

• Impedancia: 1 MΩ / 20 pF
• Csatolás: AC
• Frekvenciatartomány: 3 Hz – 125 MHz
• Érzékenység: 15 mVrms, 10 Hz – 125 MHz

Input B

• Impedancia: 50 Ω névleges
• Csatolás: AC
• Frekvenciatartomány: 80 MHz – 3 GHz
• Érzékenység:
  • 12 mVrms 80 MHz – 2 GHz
  • 25 mVrms 2 – 2,5 GHz
  • 50 mVrms 2,5 – 3 GHz

Maximális bemeneti feszültség:

• 30 V DC
• 30 V RMS 50/60 Hz
• 1 MHz felett maximum 1 Vrms

Tápellátás

A PFM3000 egy szabványos 9 V-os PP3 alkáli elemről működik.

• Üzemidő: jellemzően akár 20 óra
• Alacsony telepfeszültség kijelzés
• Automatikus kikapcsolási funkció az elem élettartamának növelésére

Fizikai adatok

• Méret: 81 × 175 × 30 mm
• Tömeg: 190 g, elemmel együtt
• Készülékház: robusztus ABS
• Üzemi hőmérséklet: +5 – +40 °C
• Relatív páratartalom: legfeljebb 80%
• Tárolási hőmérséklet: −20 – +60 °C
• Maximális üzemi magasság: 2000 m
• Szennyezettségi fokozat: 2

Szabványok

A készülék megfelel az alábbi szabványok követelményeinek:

• EN 61010-1
• EN 61326-1

Alkalmazási területek

Az Aim-TTi PFM3000 széles frekvenciatartománya miatt többek között az alábbi területeken használható:

• elektronikai fejlesztés és szerviz
• RF és rádiófrekvenciás mérések
• oszcillátorok ellenőrzése
• jelgenerátorok frekvenciájának ellenőrzése
• rádiókommunikációs berendezések vizsgálata
• laboratóriumi mérések
• oktatási célú elektronikai mérések
• terepi és helyszíni mérési feladatok

A 3 Hz-től 3 GHz-ig terjedő mérési tartomány, a két eltérő impedanciájú bemenet és a hordozható kivitel révén a PFM3000 egyetlen műszerrel képes lefedni az általános elektronikai és a nagyfrekvenciás mérési feladatok jelentős részét.
