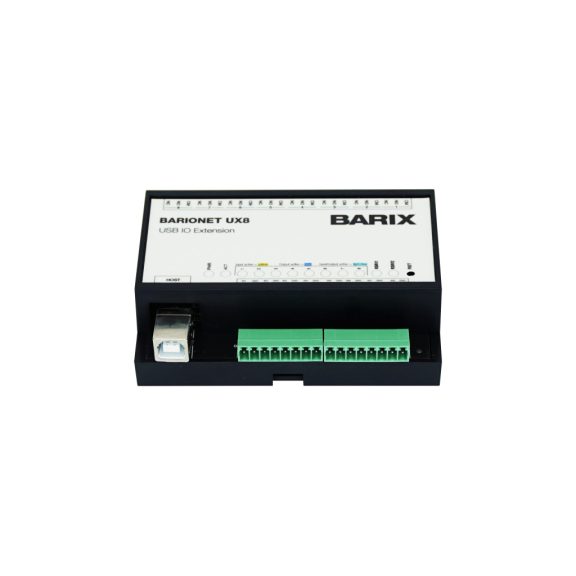

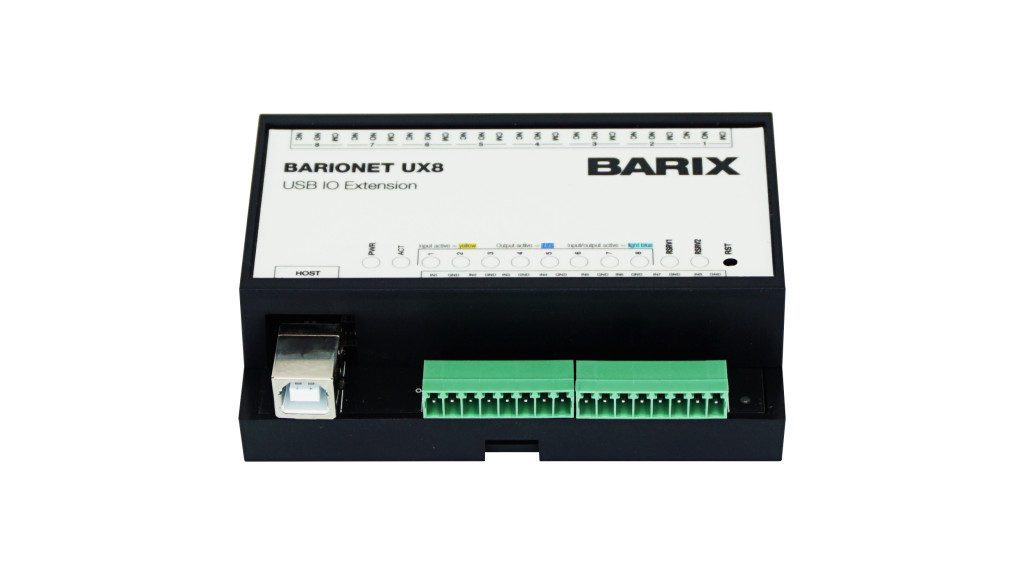

Barix Barionet UX8 USB I/O bővítőmodul

A Barix Barionet UX8 egy USB-n csatlakoztatható és USB-ről táplált I/O bővítőmodul Barionet M sorozatú vezérlőkhöz. Segítségével egyszerűen növelhető a Barionet rendszer digitális bemeneteinek és relékimeneteinek száma anélkül, hogy külön hálózati végpontot vagy önálló vezérlőt kellene telepíteni.

Egyetlen UX8 modul 8 szárazkontaktus-bemenetet és 8 váltóérintkezős relékimenetet biztosít. A modul USB-n keresztül automatikusan integrálódik a Barionet rendszerbe, a bővített I/O pontok pedig ugyanúgy érhetők el az alkalmazások számára, mint a központi Barionet saját beépített bemenetei és kimenetei.

Egyszerű I/O kapacitásbővítés

A Barionet UX8 olyan alkalmazásokhoz készült, ahol a Barionet vezérlő beépített I/O kapacitása nem elegendő.

Egy modul további:

• 8 szárazkontaktus-bemenetet
• 8 relékimenetet

ad a rendszerhez.

Ez lehetővé teszi nagyobb automatizálási és távfelügyeleti rendszerek kialakítását anélkül, hogy minden további I/O csoporthoz külön hálózati vezérlőt kellene telepíteni.

8 szárazkontaktus-bemenet

A Barionet UX8 8 digitális bemenettel rendelkezik, amelyek szárazkontaktusok és különböző kapcsolójelek felügyeletére használhatók.

A bemenetek 0–15 V tartományban működnek.

Tipikus alkalmazások:

• ajtó- és ablakérzékelők
• végálláskapcsolók
• riasztókontaktusok
• relék visszajelző kontaktusai
• gépállapot-jelzések
• nyomógombok
• kapcsolók
• épületgépészeti állapotjelzések

A Flexa rendszerben a bemenetek digitális állapotként, számlálóként és analóg értékként is elérhetők.

8 váltóérintkezős relékimenet

A UX8 8 darab Form C, azaz SPDT váltóérintkezős relével rendelkezik.

Mindegyik relén elérhető:

• közös érintkező – COM
• alaphelyzetben nyitott érintkező – NO
• alaphelyzetben zárt érintkező – NC

A relék maximális terhelhetősége:

1 A @ 30 V DC

A részletes Flexa dokumentáció 125 V AC esetén 0,5 A maximális terhelést is megad.

A relék használhatók például:

• világítás vezérlésére
• segédrelék kapcsolására
• ajtók és kapuk vezérlésére
• riasztóberendezések aktiválására
• gépek engedélyező bemeneteinek vezérlésére
• ventilátorok vagy kisebb vezérlőáramkörök kapcsolására
• épületautomatizálási feladatokra

USB kapcsolat és tápellátás

A Barionet UX8 egyetlen USB-kapcsolaton keresztül kommunikál a központi Barionet vezérlővel, és ezen keresztül kapja a tápellátást is.

Host interfész:

1 × USB Type-B

Tápellátás:

5 V USB-ről

Maximális teljesítményfelvétel:

2,5 W

Külön helyi tápegységre ezért nincs szükség.

Automatikus integráció a Barionet rendszerbe

A csatlakoztatott UX8 modul I/O pontjai a Barionet Linux-alapú rendszerében a beépített I/O-khoz hasonlóan jelennek meg.

Ez azt jelenti, hogy az alkalmazás szempontjából nincs lényegi különbség a központi készülék saját és a UX8 bővítőmodul bemenetei és kimenetei között.

Ez egyszerűsíti:

• az alkalmazásfejlesztést
• a Python vagy Lua vezérlési logikákat
• a Modbus integrációt
• az állapotlekérdezést
• a relék programozott vezérlését

Több UX8 modul egy rendszerben

Egy Barionet rendszerhez több UX8 bővítőmodul is csatlakoztatható.

A jelenlegi Flexa dokumentáció szerint a Barionet M44 és M82 vezérlők akár 4 UX8 modult is képesek kezelni, ami összesen akár:

• 32 további bemenetet
• 32 további relékimenetet

jelenthet.

Kettőnél több UX8 használata esetén külső táplálású USB hub alkalmazása szükséges, mivel a Barionet USB-portjain rendelkezésre álló tápáram nem elegendő több modul közvetlen táplálásához.

Címezhető bővítőmodulok

Több UX8 használatakor minden modul saját címet kap.

A cím a készülékben található DIP kapcsolóval állítható be.

Elérhető címek:

• Address 1
• Address 2
• Address 3
• Address 4

Így a központi Barionet egyértelműen azonosítani tudja az egyes bővítőegységeket.

Barionet M sorozathoz

A UX8 a Barionet M sorozattal használható.

Kompatibilis többek között:

• Barionet M44
• Barionet M82

Nem kompatibilis a korábbi:

• Barionet 50
• Barionet 100
• Barionet 400
• Barionet 1000

modellekkel.

LED állapotjelzés

A készülék több LED visszajelzővel rendelkezik.

A LED-ek jelzik:

• a tápellátást
• a 8 bemenet állapotát
• az 1. és 2. relé állapotát

Ez megkönnyíti a telepítés, üzembe helyezés és hibakeresés során az I/O állapotok helyszíni ellenőrzését.

Hardveres reset

A UX8 külön Reset nyomógombbal rendelkezik.

A gomb a modul beépített mikrokontrollerének hardveres újraindítására használható.

Ipari és épületautomatizálási alkalmazások

A Barionet UX8 különösen jól használható olyan rendszerekben, ahol sok digitális állapotot kell figyelni és több külső áramkört kell relékkel vezérelni.

Tipikus alkalmazások:

• ipari automatizálás
• épületautomatizálás
• távfelügyelet
• IoT rendszerek
• gépállapot-monitoring
• riasztórendszerek
• beléptetőrendszerek
• infrastruktúra-felügyelet
• energiafelügyelet
• távoli kapcsolási feladatok

DIN-sínes telepítés

A csomag DIN-sínhez használható rugós adaptert is tartalmaz, így a UX8 egyszerűen elhelyezhető vezérlőszekrényben.

Ez különösen praktikus ipari és épületautomatizálási telepítéseknél.

Főbb tulajdonságok

• USB I/O bővítőmodul Barionet rendszerekhez
• 8 szárazkontaktus-bemenet
• 8 váltóérintkezős relékimenet
• COM, NO és NC reléérintkezők
• reléterhelhetőség 1 A @ 30 V DC
• 0–15 V bemeneti tartomány
• USB Type-B kapcsolat
• USB-ről történő tápellátás
• nincs szükség külön tápegységre
• automatikus integráció a Barionet I/O rendszerébe
• több modul egyidejű használata
• DIP kapcsolós modulcímzés
• bemeneti LED állapotjelzés
• hardveres reset gomb
• DIN-sínes telepítési lehetőség
• Barionet M44 kompatibilitás
• Barionet M82 kompatibilitás
• európai gyártás

Műszaki adatok

Terméktípus: USB I/O bővítőmodul
Gyártó: Barix
Modell: Barionet UX8
Rendelési szám: 2023.9425P
Host interfész: 1 × USB Type-B
Bemenetek: 8 × szárazkontaktus-bemenet
Bemeneti tartomány: 0–15 V
Relékimenetek: 8 × Form C / SPDT
Reléérintkezők: COM, NO, NC
Maximális reléterhelés: 1 A @ 30 V DC
Tápellátás: 5 V USB-n keresztül
Maximális teljesítményfelvétel: 2,5 W
Modulcímzés: DIP kapcsoló
Reset: hardveres reset nyomógomb
Méretek: 105 × 85 × 31 mm
Tömeg: 150 g
Üzemi hőmérséklet: 0 – +50 °C
Tárolási hőmérséklet: -20 – +70 °C
Relatív páratartalom: 0–70%, nem kondenzáló
Megfelelőség: CE, RoHS, FCC
Garancia: 2 év

Csomag tartalma

• Barix Barionet UX8 I/O bővítőmodul
• 4 × 6 pólusú anya sorkapocs
• 2 × 8 pólusú anya sorkapocs
• DIN-sín rugós adapter
• USB-A – USB-B kábel
• azonosító matrica

Kinek ajánlott?

A Barionet UX8 különösen ajánlott:

• Barionet M44 és M82 rendszerek bővítéséhez
• rendszerintegrátoroknak
• ipari automatizálási szakembereknek
• épületautomatizálási cégeknek
• IoT fejlesztőknek
• távfelügyeleti rendszerekhez
• nagyobb I/O pontszámot igénylő projektekhez
• vezérlőszekrényes telepítésekhez

UX8 vagy külön Barionet vezérlő?

A UX8 akkor ideális, ha egy meglévő Barionet rendszerben egyszerűen több fizikai bemenetre és relékimenetre van szükség.

A UX8 előnyei:

• nincs szükség külön Ethernet-kapcsolatra
• nincs szükség külön IP-címre
• nincs szükség külön tápegységre
• az I/O pontok közvetlenül beépülnek a Barionet rendszerbe
• egy USB-kapcsolattal 16 további I/O pont érhető el
• több modul használatával tovább növelhető az I/O kapacitás

Ha viszont a további I/O pontok fizikailag másik telephelyen vagy nagyobb távolságban helyezkednek el, külön hálózati Barionet vezérlő alkalmazása lehet célszerűbb.
