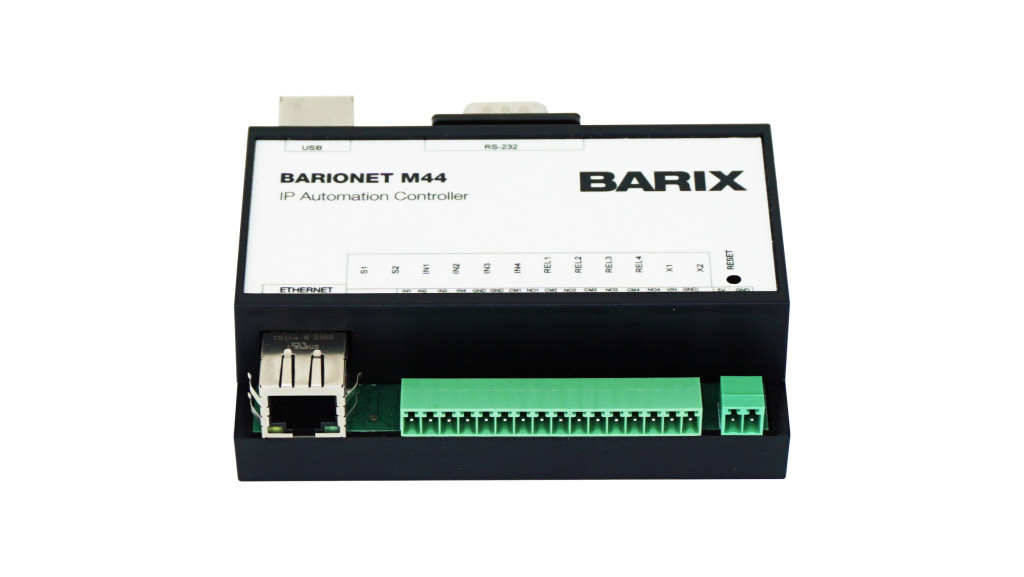

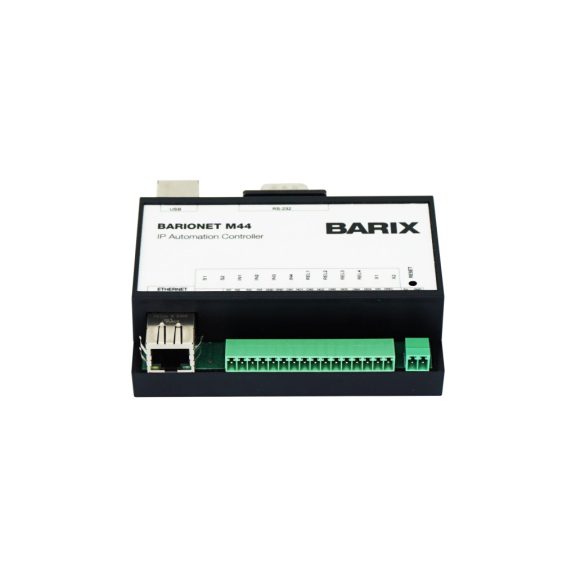

Barix Barionet M44 programozható Ethernet I/O vezérlő

A Barix Barionet M44 egy professzionális, teljesen programozható hálózati I/O vezérlő és device server, amely ipari automatizálási, épületfelügyeleti, távvezérlési, közlekedési és IoT alkalmazásokhoz használható.

A készülék Yocto Linux / Barix FLEXA operációs rendszerre épül, és Python, valamint Lua nyelven programozható, így az egyszerű távoli I/O kezelés mellett önálló vezérlési, adatgyűjtési és automatizálási feladatokat is képes ellátni.

A Barionet M44 négy relékimenetet, négy konfigurálható analóg/digitális bemenetet, 1-Wire interfészt, két USB host portot, RS232 interfészt és 10/100 Ethernet kapcsolatot kínál. Tápellátása hagyományos 9–30 V DC tápegységről vagy IEEE 802.3af PoE kapcsolaton keresztül is biztosítható.

Programozható hálózati I/O vezérlő

A Barionet M44 nem egyszerű Ethernet I/O modul, hanem önállóan programozható hálózati eszköz.

A beépített Linux-alapú rendszer segítségével saját vezérlési logikák, adatfeldolgozó funkciók és kommunikációs feladatok valósíthatók meg.

Programozási lehetőségek:

• Python
• Lua
• Barix FLEXA környezet

Ez lehetővé teszi például:

• eseményvezérelt automatizálást
• időzített kapcsolásokat
• érzékelők adatainak feldolgozását
• relék automatikus vezérlését
• riasztások kezelését
• távoli adatgyűjtést
• egyedi hálózati kommunikáció kialakítását

4 relékimenet

A Barionet M44 4 darab normál állapotban nyitott relékimenettel rendelkezik.

Reléterhelhetőség:

60 V DC / 1 A

A relék különféle külső berendezések vezérlésére használhatók, például:

• világítás
• ajtó- és kapuvezérlés
• segédrelék
• riasztóberendezések
• szivattyúk
• ventilátorok
• gépek engedélyező bemenetei
• egyéb kisfeszültségű vezérlőáramkörök

4 analóg vagy digitális bemenet

A készülék 4 konfigurálható analóg/digitális bemenettel rendelkezik.

A bemeneti tartomány:

0–15 V

A bemenetek konfigurálható pull-up ellenállással rendelkeznek, így különböző érzékelők, kapcsolók és jelzőkontaktusok csatlakoztathatók.

Tipikus alkalmazások:

• kapcsolók
• végálláskapcsolók
• riasztókontaktusok
• gépállapot-jelzések
• feszültségjelek mérése
• analóg szenzorok
• állapotfelügyelet

1-Wire interfész akár 50 hőmérséklet-érzékelőhöz

A Barionet M44 1-Wire interfésszel is rendelkezik.

A gyártó szerint az interfészhez akár 50 hőmérséklet-érzékelő csatlakoztatható.

Ez különösen alkalmassá teszi:

• szervertermek hőmérséklet-felügyeletére
• épületautomatizálásra
• hűtési rendszerek ellenőrzésére
• raktárak monitorozására
• ipari hőmérsékletmérésre
• többpontos környezeti felügyeletre

Két USB host port

A készülék 2 darab USB Type-A host interfésszel rendelkezik.

Az USB-portok külső kompatibilis perifériák és kiegészítők csatlakoztatására használhatók.

Ez jelentősen növeli a rendszer bővíthetőségét, és lehetővé teszi speciális alkalmazások kialakítását.

RS232 soros interfész

A Barionet M44 beépített RS232 interfésszel rendelkezik.

Támogatott adatsebesség:

9600–115200 baud

Az RS232 kapcsolat segítségével régebbi vagy hagyományos soros interfészt használó eszközök is integrálhatók modern IP-hálózatba.

Tipikus alkalmazások:

• mérőműszerek
• ipari vezérlők
• terminálok
• soros szenzorok
• régebbi automatizálási eszközök
• egyedi RS232 kommunikációt használó berendezések

Ethernet és PoE

A készülék egy 10/100 Mbps Ethernet RJ45 interfésszel rendelkezik.

Az Ethernet port támogatja az IEEE 802.3af Power over Ethernet (PoE) szabványt, így megfelelő PoE infrastruktúrában külön helyi tápegység nélkül is működtethető.

A hálózati interfész jellemzői:

• 10/100 Mbps Ethernet
• full duplex és half duplex
• automatikus sebesség- és duplex egyeztetés
• IPv4
• IPv6
• IEEE 802.3af PoE

Széles protokolltámogatás

A Barionet M44 több hálózati és ipari kommunikációs protokollt támogat.

Támogatott protokollok között található:

• TCP/IP
• UDP
• RTP
• ICMP
• DHCP
• CGI
• HTTP
• HTTPS
• SNMP
• Modbus

Ez megkönnyíti a készülék integrálását meglévő automatizálási, felügyeleti és informatikai rendszerekbe.

Webes konfiguráció

A Barionet M44 saját webes kezelőfelülettel rendelkezik.

A webes interfész segítségével elvégezhető a készülék konfigurálása és vezérlése anélkül, hogy minden alapvető beállításhoz külön kliensprogramot kellene telepíteni.

A készüléken 12 több színű LED állapotjelző is található, amelyek segítségével helyben is könnyen ellenőrizhető az eszköz működése.

Erős ARM processzor

A Barionet M44 Barix IPAM40x processzormodulra épül.

Fő hardverjellemzők:

• Quad-Core ARM Cortex-A7 processzor
• 256 MB DDR3 RAM
• Linux-alapú operációs rendszer

Ez lényegesen nagyobb programozási és adatfeldolgozási lehetőséget biztosít, mint egy egyszerű hálózati relémodul.

Ipari és épületautomatizálási alkalmazások

A Barix többféle professzionális alkalmazási területre ajánlja a Barionet M44-et.

Tipikus felhasználás:

• ipari automatizálás
• épületautomatizálás
• épületfelügyelet
• távfelügyelet
• IoT rendszerek
• tömeges vészhelyzeti értesítési rendszerek
• közösségi közlekedési rendszerek
• gépek és infrastruktúra monitorozása
• távoli kapcsolási feladatok
• adatgyűjtés

Távfelügyelet és remote I/O

A Barionet M44 jó választás olyan rendszerekhez, ahol fizikai bemeneteket és kimeneteket kell IP-hálózaton keresztül elérni.

Például egy távoli telephelyen a készülék:

• érzékelheti egy ajtó állapotát
• mérhet analóg feszültséget
• figyelhet több hőmérséklet-érzékelőt
• vezérelhet reléket
• kommunikálhat RS232 eszközzel
• az adatokat hálózaton továbbíthatja

Mindezt önálló programlogika egészítheti ki.

Tápellátás

A készülék kétféle módon táplálható.

• 9–30 V DC külső tápellátás
• IEEE 802.3af PoE

Maximális teljesítményfelvétele:

12 W

Ez az érték a csatlakoztatott USB-eszközök fogyasztását nem tartalmazza.

Kompakt kivitel

A Barionet M44 mérete:

105 × 85 × 31 mm

Tömege:

160 g

A kompakt kialakítás miatt vezérlőszekrényekben, műszaki helyiségekben vagy decentralizált hálózati végpontként is könnyen telepíthető.

Főbb tulajdonságok

• teljesen programozható Ethernet I/O device server
• Yocto Linux operációs rendszer
• Barix FLEXA támogatás
• Python programozhatóság
• Lua programozhatóság
• Quad-Core ARM Cortex-A7 processzor
• 256 MB DDR3 RAM
• 4 relékimenet
• reléterhelhetőség 60 V DC / 1 A
• 4 analóg/digitális bemenet
• 0–15 V bemeneti tartomány
• konfigurálható pull-up ellenállások
• 1-Wire interfész
• akár 50 hőmérséklet-érzékelő támogatása
• 2 USB Type-A host port
• RS232 interfész
• 10/100 Ethernet
• IPv4 és IPv6
• IEEE 802.3af PoE
• HTTP és HTTPS
• SNMP
• Modbus
• webes konfiguráció
• 12 több színű állapotjelző LED
• 9–30 V DC tápellátás
• Európában fejlesztett és gyártott termék

Műszaki adatok

Terméktípus: programozható hálózati I/O device server
Gyártó: Barix
Modell: Barionet M44
Rendelési szám: 2022.9371P
Operációs rendszer: Yocto Linux / Barix FLEXA
Programozás: Python, Lua
Processzor: Quad-Core ARM Cortex-A7
Memória: 256 MB DDR3 RAM
Ethernet: 1 × RJ45, 10/100 Mbps
PoE: IEEE 802.3af
IP támogatás: IPv4, IPv6
Relékimenetek: 4 × NO
Relék terhelhetősége: max. 60 V DC / 1 A
Analóg/digitális bemenetek: 4
Bemeneti tartomány: 0–15 V
Pull-up: konfigurálható
1-Wire: igen
1-Wire hőmérséklet-érzékelők: max. 50 db
USB: 2 × USB Type-A Host
RS232: igen
RS232 adatsebesség: 9600–115200 baud
Protokollok: TCP/IP, RTP, UDP, ICMP, DHCP, CGI, HTTP(S), SNMP, Modbus
Felhasználói interfész: webes kezelőfelület
LED-ek: 12 több színű állapotjelző LED
Tápellátás: 9–30 V DC vagy IEEE 802.3af PoE
Maximális teljesítményfelvétel: 12 W, USB-eszközök nélkül
Méret: 105 × 85 × 31 mm
Tömeg: 160 g
Garancia: 2 év

Csomag tartalma

• Barix Barionet M44
• 16 pólusú anya sorkapocs
• 2 pólusú anya sorkapocs
• DIN-sín rugós adapter
• MAC-címet és jelszóinformációt tartalmazó matrica

Kinek ajánlott?

A Barionet M44 különösen ajánlott:

• rendszerintegrátoroknak
• ipari automatizálási szakembereknek
• épületautomatizálási cégeknek
• IoT fejlesztőknek
• távfelügyeleti rendszerek fejlesztőinek
• infrastruktúra-üzemeltetőknek
• közlekedési rendszerek integrátorainak
• egyedi vezérlési feladatokat megvalósító fejlesztőknek

Barionet M44 vagy egyszerű hálózati relémodul?

Egy hagyományos Ethernet relémodul elsősorban relék távoli kapcsolására és néhány bemenet lekérdezésére szolgál.

A Barionet M44 ennél lényegesen összetettebb eszköz.

Fő előnyei:

• teljes Linux operációs rendszer
• Python és Lua programozhatóság
• analóg és digitális bemenetek
• relékimenetek
• 1-Wire támogatás
• USB host interfészek
• RS232 kommunikáció
• Modbus és SNMP támogatás
• önálló vezérlési logika
• PoE tápellátás

Ezért a Barionet M44 nemcsak távoli I/O modul, hanem önálló edge controller / IoT gateway jellegű feladatokra is alkalmas.
