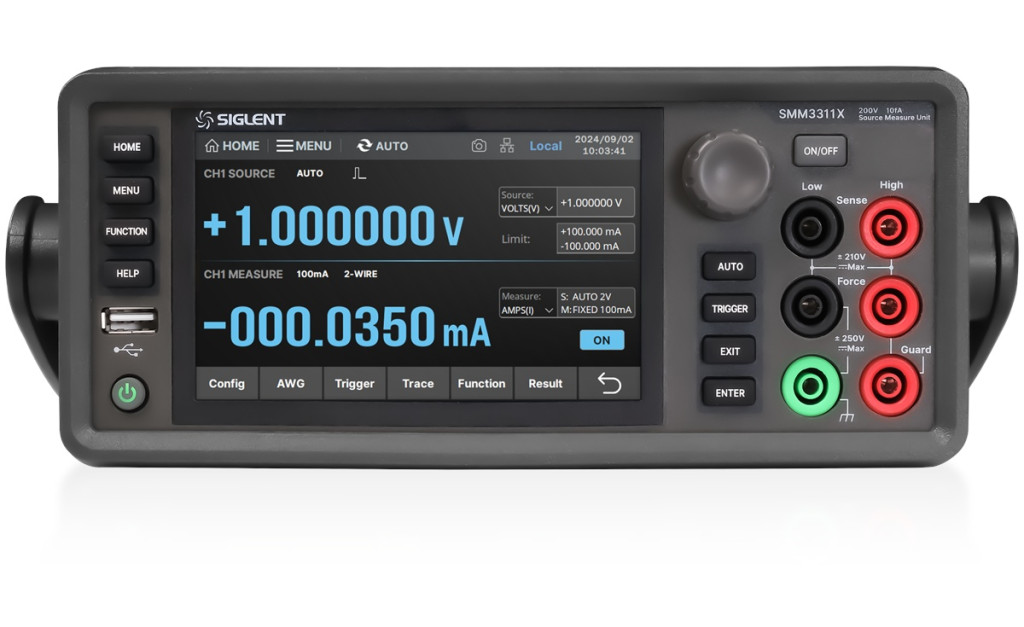

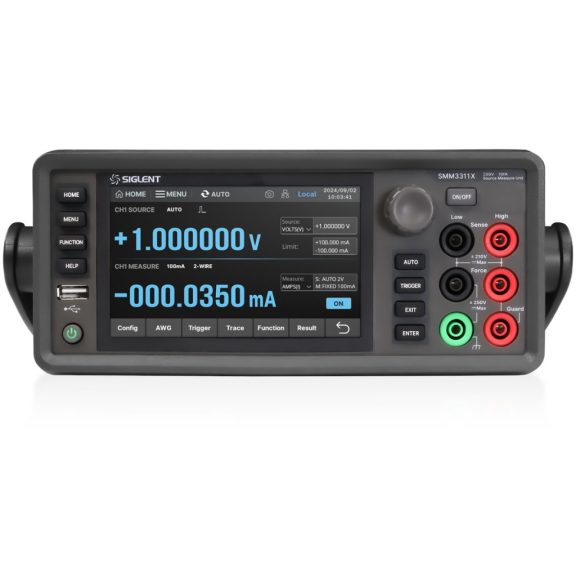

Siglent SMM3312X 4-kvadránsos SMU (Source Measure Unit)

Az SMM3311X sorozat egy 2 csatornás nagy pontosságú Source/Measure Unit (SMU) mérőműszer, amely képes egyszerre feszültséget és áramot generálni, valamint mérni. A készülék egyetlen rendszerben egyesíti a áramforrás, feszültségforrás, voltmérő és ampermérő funkcióit, és lehetővé teszi az ezek közötti gyors és egyszerű váltást.

Az alkalmazott grafikus felhasználói felület (GUI) és a fejlett kapacitív érintőképernyő technológia intuitív és könnyen kezelhető működést biztosít.

Az SMM3000X sokoldalú SMU műszer, amely különösen alkalmas modern, kis méretű félvezetők, nanoméretű eszközök és anyagok, organikus félvezetők, nyomtatott elektronikai áramkörök, valamint egyéb kis geometriájú és alacsony teljesítményű elektronikai eszközök karakterizálására.

Széles körben alkalmazzák:

• kutatásban és oktatásban

• ipari fejlesztésben

• tesztelési környezetekben

• gyártási folyamatokban

Termék funkciók

• Integrált 4-kvadránsos forrás- és mérési képesség

• Mérési tartomány: ±210 V, ±3 A (DC), ±10,5 A (impulzus)

• Forrás- és mérési felbontás akár 10 fA és 100 nV

• Funkciók:

  • impulzus üzemmód

  • sweep és list sweep mérés

  • kimeneti szűrő

  • ellenállásmérés

  • matematikai kifejezések

  • határérték teszt

  • trace buffer

  • védelmi funkciók

  • trigger rendszer

• Sokoldalú trigger üzemmódok

• 12 külső trigger port (6 bemenet, 6 kimenet)

• Web-szerver támogatás

Fő jellemzők

• 5 hüvelykes, nagy felbontású kapacitív érintőképernyős GUI

• Forrás- és mérési felbontás akár 10 fA és 100 nV

• Maximális kijelzési felbontás: 6½ digit (21 000 000 count)

• Maximális mintavételi sebesség: 100 ksps

• Mintavételi intervallum: 0,0005 PLC – 100 PLC

• Minimális trigger intervallum: 10 μs

• Belső memória: 100 000 mérési pont, időbélyeg támogatással

• Négykvadránsos precíziós tápegység egy- vagy kétcsatornás kimenettel és méréssel

• Feszültségforrás: ±210 V

• Áramforrás: ±3 A DC, ±10,5 A impulzus

• Öt alapfunkció:

  • feszültségforrás

  • áramforrás

  • feszültségmérés

  • árammérés

  • ellenállásmérés

• Minimálisan programozható impulzusszélesség: 50 μs

• Arbitráris hullámforma generálás és listás szkennelés (minimum 10 μs intervallum)

• Kétvezetékes és négyvezetékes mérési mód támogatása

• SCPI távoli vezérlési parancsok

• Állítható kimeneti szűrő

Interfészek

• USB Device (opcionális USB-GPIB adapterrel)

• USB Host

• LAN
