Siglent SDM4065A digitális multiméter

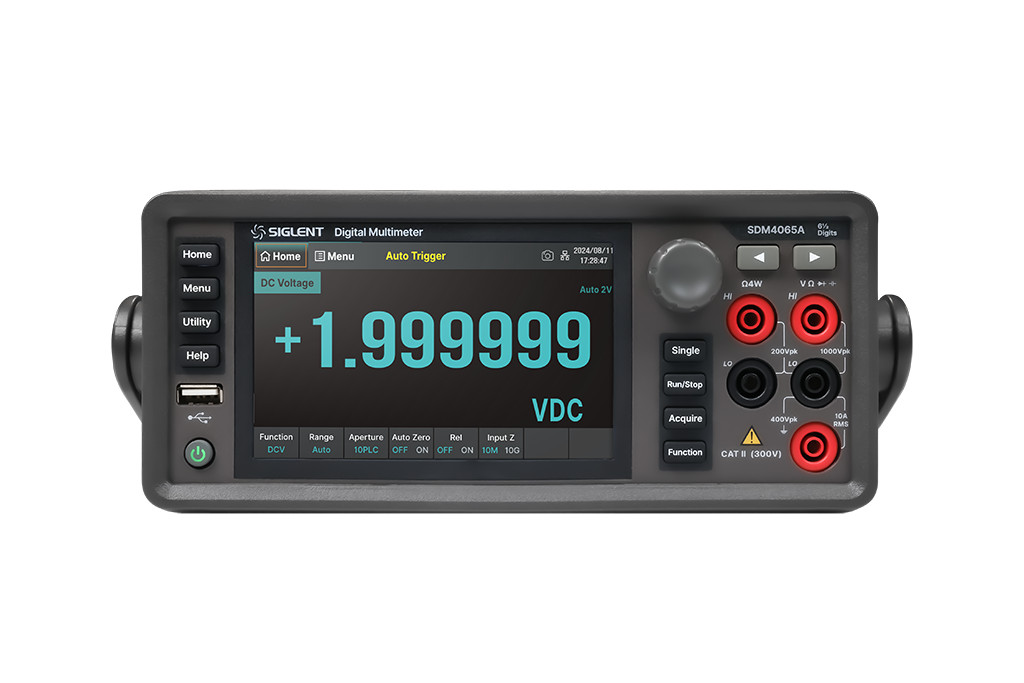

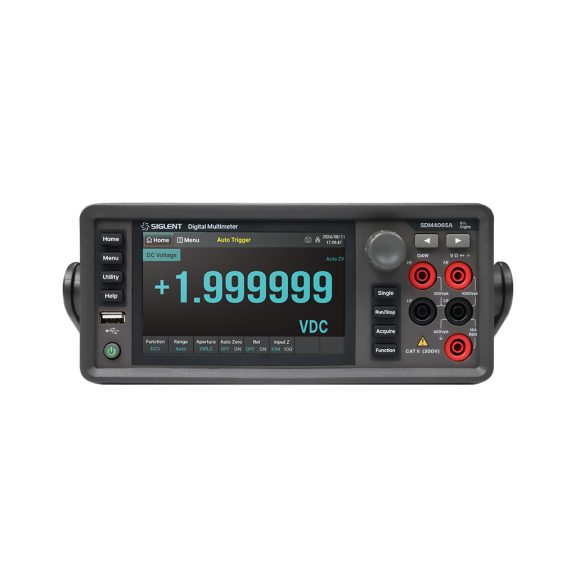

A SIGLENT SDM4065A egy 6½ digites (2 200 000) kettős kijelzős digitális multiméter, amely 5 hüvelykes, 800×480 felbontású színes érintőképernyővel van felszerelve. A műszer valós idejű True-RMS mérést tesz lehetővé AC/DC feszültség (200 mV–1000 V) és áramerősség (200 µA–10 A) tartományban. Maximális adatkiolvasási sebessége eléri az 50 000 leolvasás/másodperc értéket, miközben minimális apertúrája 0,001 PLC, így nagy sebességű és nagy pontosságú mérésekre egyaránt alkalmas.

Siglent ÚJ SDM4065A 6½ Digites Nagy Pontosságú Digitális Multimétere Kettős Kijelzővel, Gyors Naplózással és Fejlett Vizualizációval

Emelje magasabb szintre a mérési precizitást a Siglent SDM4065A-val, egy nagy teljesítményű 6½ digites digitális multiméterrel, amelyet professzionális alkalmazásokhoz – kutatás, kalibrálás, gyártás és automatizált tesztelés – terveztek. A 75 ppm alap DC feszültségmérési pontossággal, valódi RMS AC mérésekkel és élénk 480×800 felbontású színes kijelzővel az SDM4065A kivételes pontosságot és kezelhetőséget kínál kompakt kivitelben.

Az SDM4065A széleskörű elektromos mérési lehetőségeket támogat, beleértve:

• DC/AC feszültség 1000 V-ig,

• Áramerősség 10 A-ig,

• 2- és 4-vezetékes ellenállásmérés 100 MΩ-ig,

• Kapacitás- és frekvenciamérést,

• Diódatesztet, folytonosságvizsgálatot,

• Hőmérsékletmérést hőelemekkel és RTD-érzékelőkkel,

• Egyedi, felhasználó által definiált érzékelőbemeneteket.

A valós idejű analízishez és hosszú távú tesztelési feladatokhoz az SDM4065A az alábbiakat kínálja:

• Nagy sebességű adatgyűjtés rugalmas mintavételezési módokkal

• Adatnaplózás memóriába vagy fájlba, akár több millió mérési eredménnyel

• Kettős kijelzőmód két paraméter egyidejű megjelenítésére

• Beépített matematikai és statisztikai funkciók: határértékek, dB/dBm számítás, relatív érték, statisztikai kiértékelés

• Többféle megjelenítési mód: numerikus értékek, oszlopdiagram, trenddiagram, hisztogram

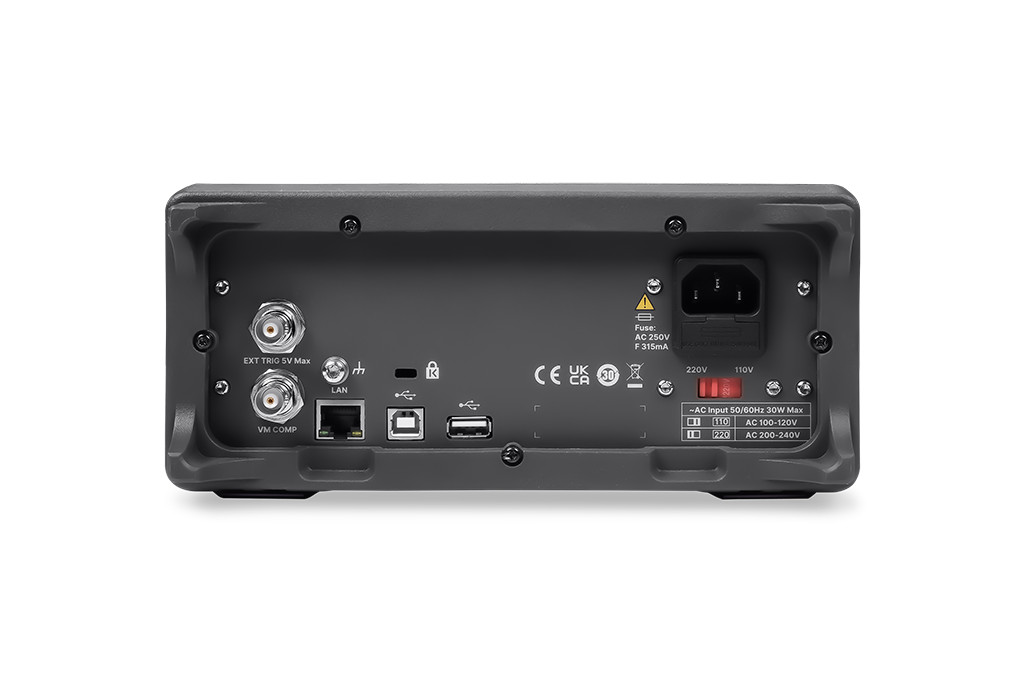

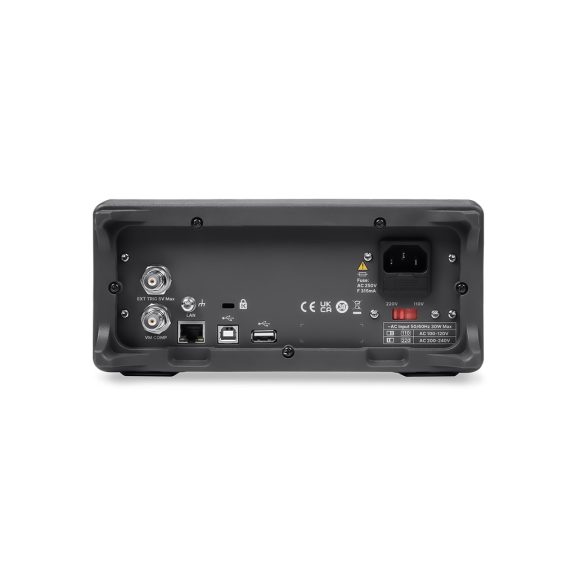

A modern laboratóriumi és gyártási környezetekbe való integráció érdekében az SDM4065A USB Host/Device, LAN és opcionális GPIB interfészeket kínál, teljes mértékben SCPI programozható, és kompatibilis PC-s távirányítási és adatvizualizációs szoftverekkel is.

Akár hibakeresésről, jellemzésről vagy automatizálásról van szó, az SDM4065A a szükséges pontosságot és rugalmasságot biztosítja a komplex mérési feladatok egyszerű kezeléséhez.

Alkalmazási példák:

• Elektronikai tervezés és validáció:
  Kiváló precíziós analóg vagy vegyes jelű áramkörök validálásához. Hosszú távú stabil adatnaplózást, automatikus nullázást alacsony feszültségmérésekhez, valamint felhasználó által definiált matematikai funkciókat kínál gyors kiértékeléshez.



• Gyártási tesztelés és minőségellenőrzés:
  Nagy áteresztőképességű tesztelés automatizálása SCPI vezérléssel LAN, USB vagy opcionális GPIB interfészen keresztül. Az opcionális SC1016 szkennerkártya akár 16 csatornás szkennelést tesz lehetővé, ideális többpontos feszültség- vagy ellenállásmérésekhez például NYÁK minőségellenőrzésben vagy hőmérsékletciklus-tesztek során.



• Kutatási és kalibrációs laborok:
  A 0,001 PLC minimális apertúraidő és a statisztikai funkciók, mint a szórás vagy tartományérték, lehetővé teszik az érzékelőadatok, környezeti mérések vagy energiaprofilok apró fluktuációinak pontos rögzítését.



• Tápegység- és akkumulátortesztelés:
  A dBm/dB számítás, adatnaplózás és hisztogram módok révén értékelhető a terhelésszabályozás, feszültségeltolódás és hullámosság dinamikus körülmények között. A nagy sebességű trenddiagram valós idejű betekintést ad bemelegedési és átmeneti események során.



• Környezeti tesztelés:
  Hőmérsékletmérés támogatása testreszabható referenciaértékekkel és többféle mértékegységgel (°C, °F, K), ideális ellenőrzött kamrakamrás vizsgálatokhoz és ipari érzékelők monitorozásához.

• Energia- és teljesítményelektronikai tesztelés:
  A magas bemeneti impedancia, a pontos DC/AC feszültség- és áramtartományok, valamint a dB/dBm mérések támogatása alkalmassá teszi teljesítményátalakítók, inverterek és tápegységmodulok elemzésére. A kettős kijelző egyszerre képes megjeleníteni a feszültséget és áramot, míg az adatnaplózás rögzíti az indítási folyamatokat, hatásfokváltozásokat vagy hőmérsékleti eltéréseket az idő folyamán.
