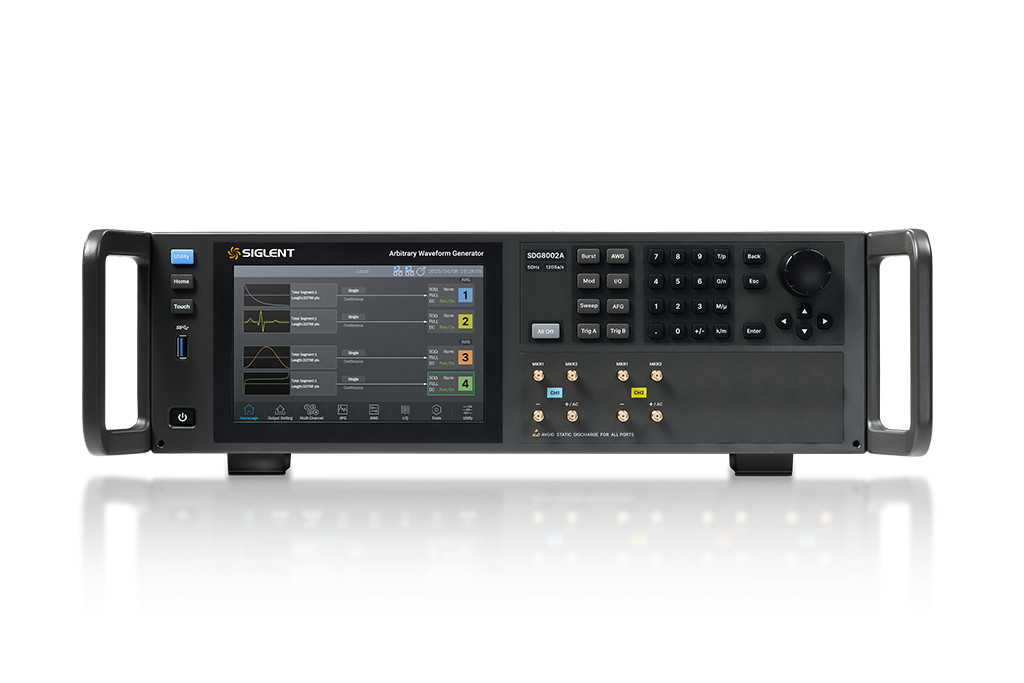

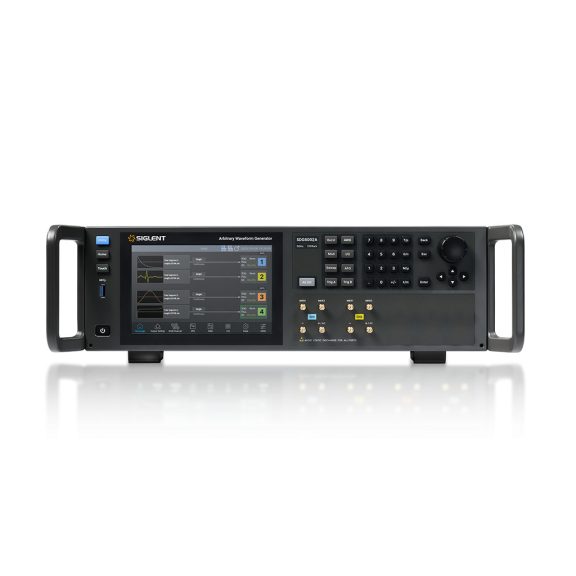

Siglent SDG8002A függvénygenerátor

A SIGLENT SDG8002A két analóg csatornával rendelkezik, maximális kimeneti frekvenciája pedig 5 GHz 12 GSa/s mintavételezés mellett, illetve 4 GHz 10 GSa/s mintavételezés mellett. A készülék alapkiépítésben 10 GSa/s mintavételi sebességet kínál, IQ módban pedig opcionálisan 12 GSa/s is elérhető.

A vertikális felbontás a markerhasználattól függően változik: 16 bit marker nélkül, 15 bit egy markerrel, illetve 14 bit két markerrel. Az arbitráris hullámforma hossza alapkiépítésben 2 Gpts, opcionálisan pedig 4 Gpts.

A kimeneti interfész SMA csatlakozós, egyvégű vagy differenciális kimeneti konfigurációval. A készülék több üzemmódot támogat, köztük az AWG, AFG, IQ és HSS módokat. A beépített háttértár egy 250 GB-os SSD, a kezelést pedig egy 7 hüvelykes kapacitív érintőképernyő segíti.

A szabványos interfészek között megtalálható az USB Host, az USB Device — USBTMC, valamint a LAN — VXI-11 kapcsolat. Opcionálisan GPIB interfész is elérhető.

A készülék kulcstechnológiái közé tartozik a TrueArb, az EasyPulse, valamint a többrétegű szekvencia-lejátszás. Speciális funkciói között szerepel a Multi-Pulse, Multi-Tone, Chirp, PRBS akár 1,25 Gbps sebességig, az IQ funkció és a különböző modulációs lehetőségek.
