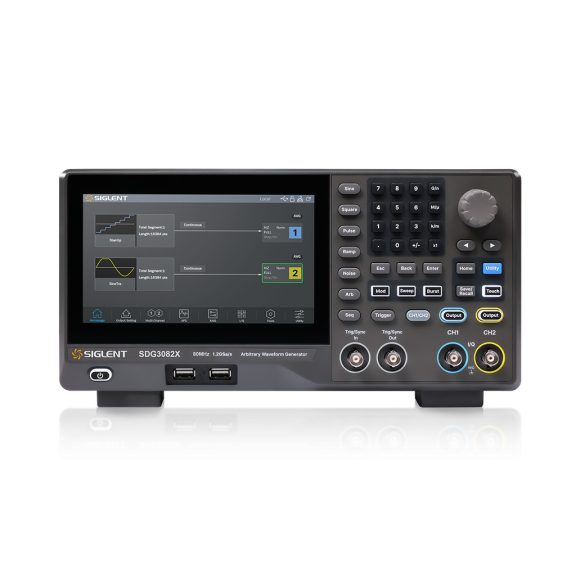

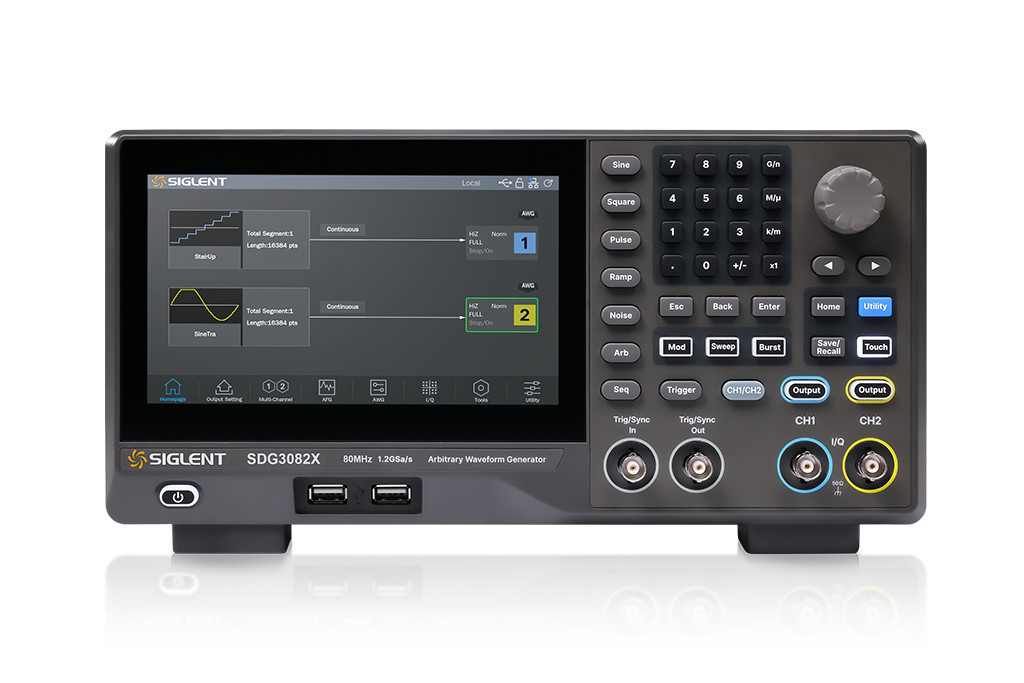

A Siglent SDG3202X egy nagy teljesítményű, kétcsatornás, tetszőleges jelalakú jelgenerátor, amelyet modern elektronikai tesztelési feladatokhoz terveztek, nagy pontosságot, stabilitást és rugalmas jelgenerálási lehetőségeket kínálva. A 200 MHz maximális sávszélesség, az 1,2 GSa/s mintavételi frekvencia és a 16 bites függőleges felbontás kiváló jelhűséget és alacsony zajszintet biztosít — ideálissá téve kutatásra, oktatásra és professzionális mérnöki felhasználásra.
A hagyományos DDS-alapú generátorokkal szemben az SDG3202X TrueArb és EasyPulse technológiákat alkalmaz, amelyek kiküszöbölik a jelalak-visszaadás korlátait. A TrueArb lehetővé teszi a tetszőleges jelek pont-ról pontra történő kimenetét, így széles frekvenciatartományban is megőrzi a finom részleteket, míg az EasyPulse alacsony jitterű, nagy pontosságú impulzus- és négyszögjelek generálását biztosítja. Ez különösen hasznos teljesítményelektronikai teszteknél, digitális áramkörök fejlesztésénél és jelintegritási vizsgálatoknál.
A mérnökök számára nagy előnyt jelent a csatornánkénti 40 Mpts memória, a fejlett szekvencia-lejátszás, valamint a támogatott modulációs formátumok széles választéka, mint az AM, FM, PM, ASK, FSK, PSK és PWM. A készülék sweep és burst módokat, harmonikus generátort, valamint akár 120 Mbps sebességű PRBS mintagenerátort is kínál, így kommunikációs és nagysebességű digitális rendszerek tesztelésében is jól használható.
Az SDG3202X egy 7 hüvelykes kapacitív érintőkijelzőt kapott az intuitív kezeléshez, továbbá USB/LAN csatlakozást és beépített webes felületet az egyszerű távoli vezérléshez. Opcionális bővítések — például a vektormodulációs képességek és a bővített memória — tovább növelik a készülék funkcionalitását. Robusztus felépítésével, precíz frekvenciaszámlálójával és felhasználóbarát interfészével az SDG3082X kiváló választást jelent mindenkinek, aki megbízható és nagy teljesítményű jelgenerálási megoldást keres.
200 MHz sávszélesség és két csatorna
A két teljesen független csatorna akár 200 MHz kimenetet biztosít.
Nagy mintavételezési sebesség és felbontás
Az 1,2 GSa/s mintavételi frekvenciának és a 16 bites függőleges felbontásnak köszönhetően az SDG3202X kivételes részletességet és tiszta jelalakokat nyújt.
TrueArb és EasyPulse technológiák
A TrueArb a jelalakokat pontról pontra adja ki, így a teljes frekvenciatartományban megőrzi a finom részleteket és csökkenti a jittert.
Az EasyPulse alacsony jitterű impulzus- és négyszögjeleket biztosít rendkívül precíz szélesség- és élidő-szabályozással, ami tökéletes digitális logikai és teljesítményelektronikai tesztekhez.
Nagy memória és erős szekvenciafunkció
Csatornánként alapból 20 Mpts memória áll rendelkezésre, amely 40 Mpts-re bővíthető, így hosszú jelalakok és összetett szekvenciák játszhatók le. A szekvencia-funkció akár 1024 szegmenst is támogat rugalmas lejátszási módokkal, ideálissá téve automatizált és haladó tesztelési feladatokhoz.
Átfogó moduláció és jelgenerálás
Széles körű analóg és digitális modulációt támogat — AM, FM, PM, ASK, FSK, PSK és PWM — továbbá sweep, burst, harmonikus generálás és jelalak-kombinációs funkciók állnak rendelkezésre.
PRBS és fejlett digitális minták
Pseudo-Random Binary Sequence (PRBS3–PRBS32) jeleket generál akár 120 Mb/s sebességgel, egyedi polinomokkal és differenciális kimenetekkel.
Vektoros jelopció (bővítés)
Az opcionális IQ funkcióval az SDG3202X képes bázissávi vagy IF vektorjelek generálására akár 50 MSymb/s sebességig. Többféle modulációt támogat, például QAM, ASK, PSK és FSK, így költséghatékony megoldást nyújt kommunikációs kutatáshoz és vevőteszteléshez.
Beépített jelalak-könyvtár
196 előre definiált jelalakot tartalmaz, valamint támogatja a felhasználói jelalakok betöltését, így gyorsan modellezhetők a valós körülmények.
Integrált frekvenciaszámláló
Pontos méréseket kínál frekvencia, periódusidő, impulzusszélesség és kitöltési tényező tekintetében 0,1 Hz-től 200 MHz-ig, csökkentve a külön műszerek szükségességét.
Felhasználóbarát kezelőfelület
7 hüvelykes kapacitív érintőkijelző intuitív GUI-val, amely közvetlen jelalak-szerkesztést is lehetővé tesz. A dedikált funkciógombokkal és a forgatógombbal együtt gyors és hatékony működést biztosít.
Csatlakozások és távvezérlés
Alapértelmezett interfészek: USB Host/Device és LAN (VXI-11), igény esetén GPIB csatlakozással régebbi rendszerekhez.
Kompakt és könnyű kialakítás
312 × 162 × 126 mm méret és mindössze 2,7 kg tömeg.
Megbízható tápellátás és energiahatékonyság
100–240 V AC tartományban működik, mindössze 30–50 W fogyasztással, így energiahatékony, mégis stabil teljesítményt nyújt igényes környezetben is.
