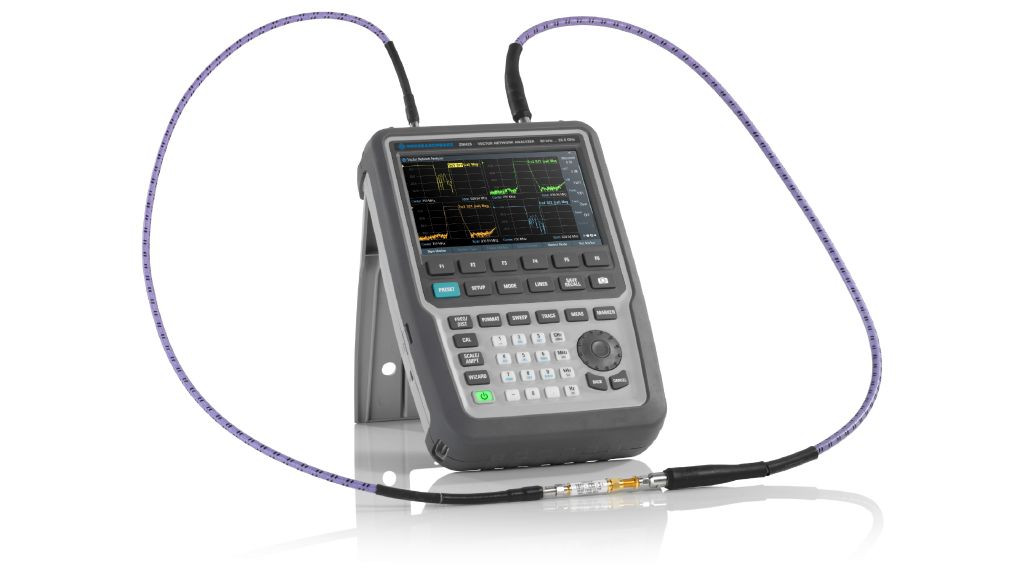

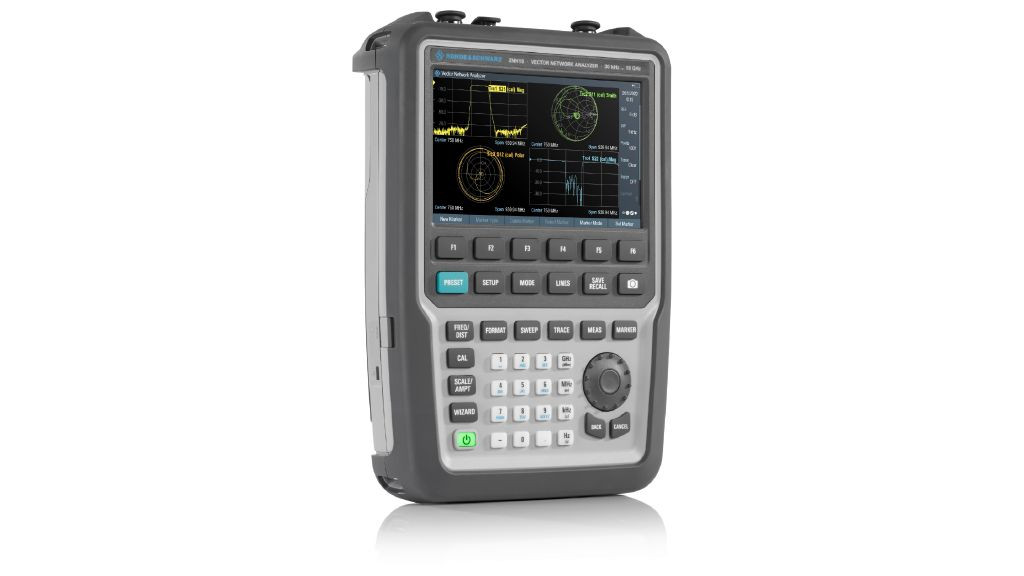

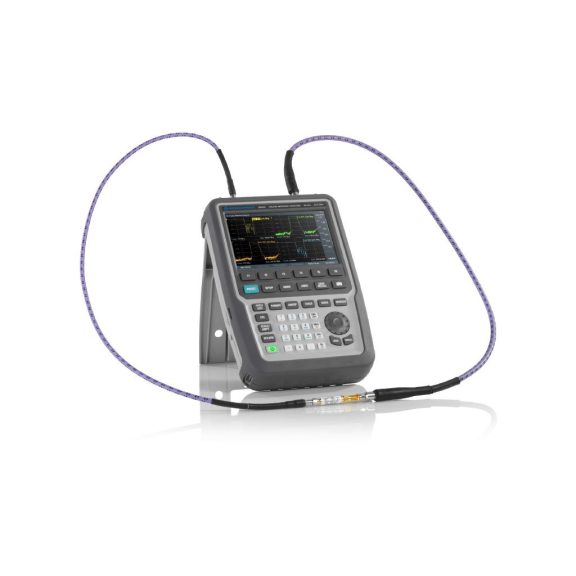

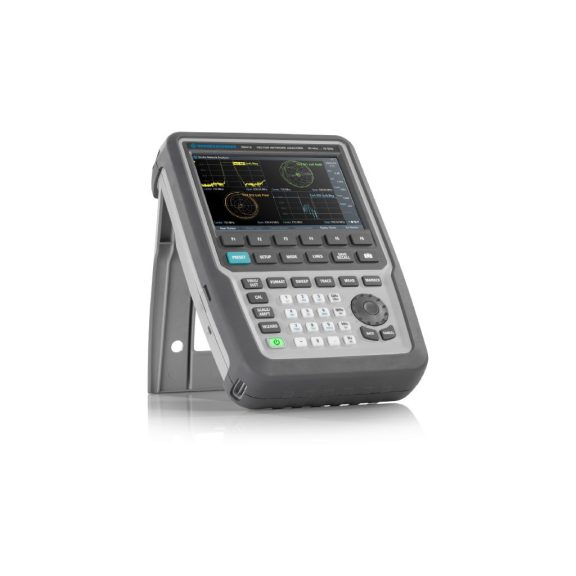

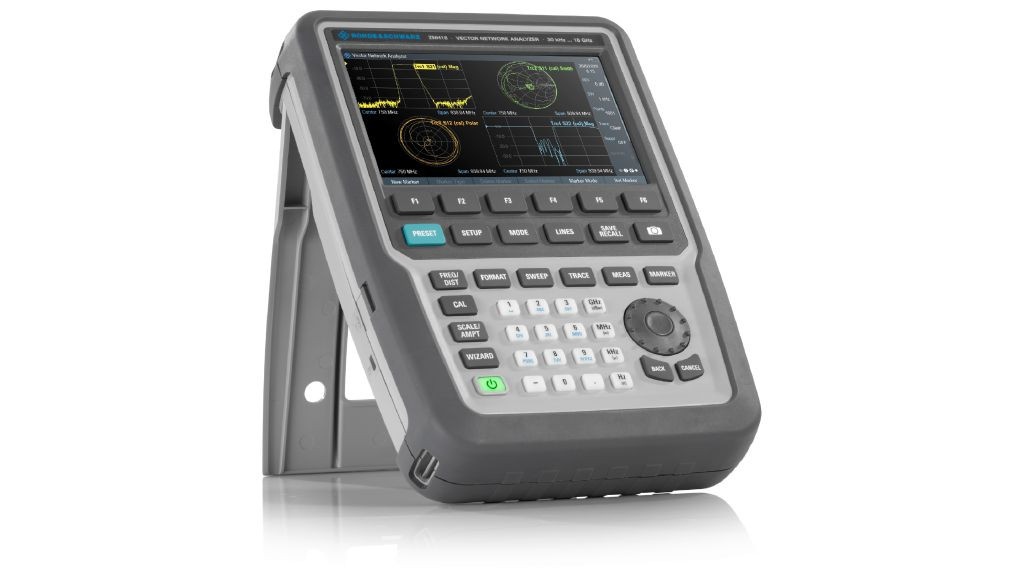

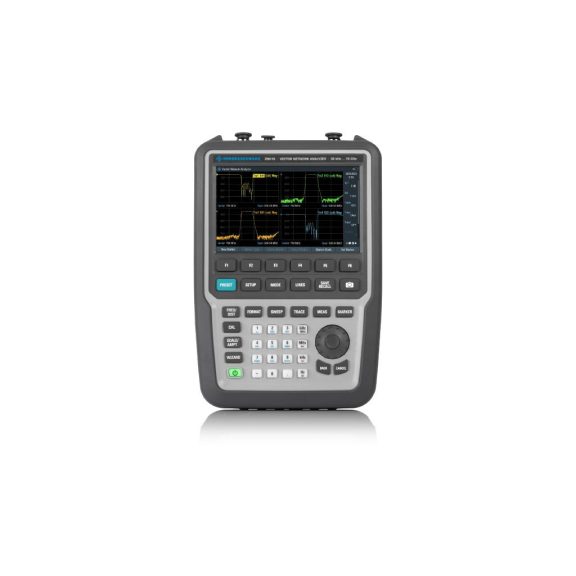

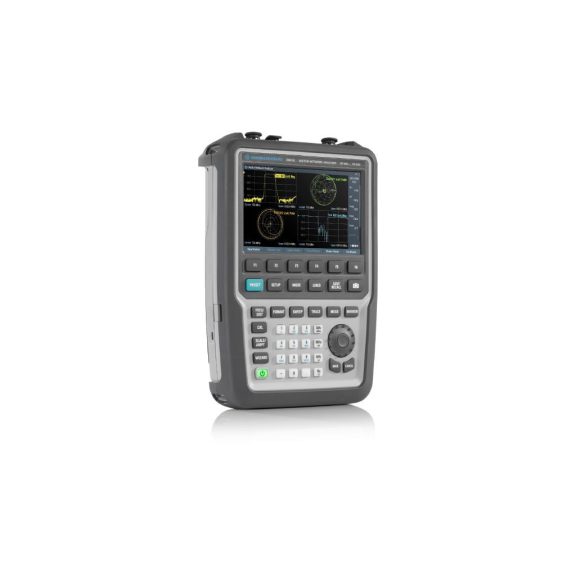

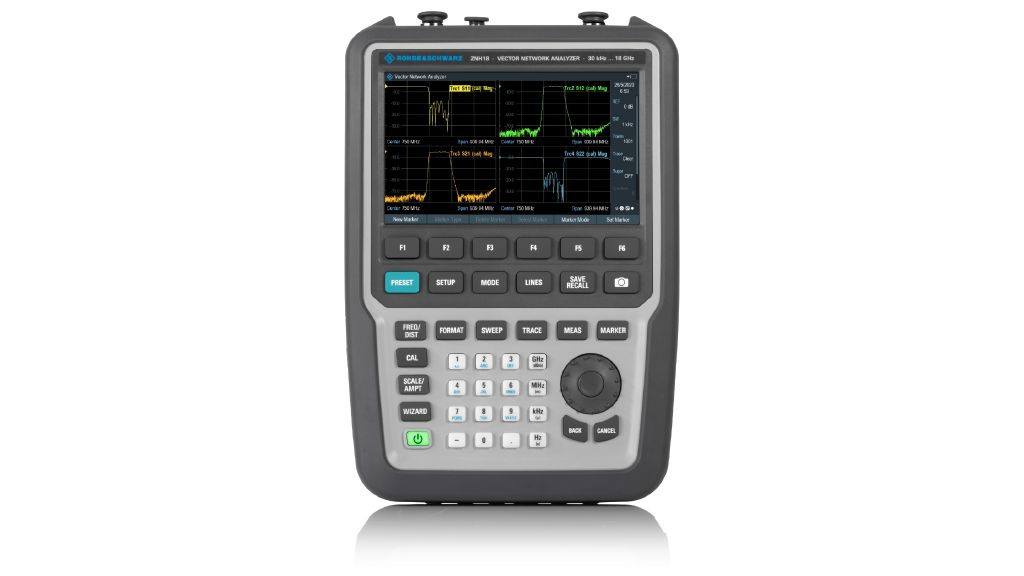

Rohde & Schwarz ZNH kézi vektor-hálózat analizátor

Az Rohde & Schwarz ZNH egy teljes értékű, kétportos, kézi vektorhálózat-analizátor, amely egyportos kábel- és antennamérésekre, valamint teljes kétportos S-paraméter mérésekre is alkalmas.

Az érintőképernyős kezelőfelület egyszerűen használható, a konfigurációs áttekintő menü pedig hatékonyabbá teszi a mérés előkészítését.

Bár a ZNH kompakt kivitelű műszercsalád, funkcionalitása minden részletében teljes értékű: nagy mérési teljesítményt nyújt, és tartalmazza a legfontosabb hálózatanalizátoros funkciókat.

Portok száma: 2db
Csatlakozó: N

Frekvencia tartomány:

Rohde & Schwarz ZNH4: 30 kHz to 4 GHz
Rohde & Schwarz ZNH8: 30 kHz to 8 GHz
Rohde & Schwarz ZNH18: 30 kHz to 18 GHz
Rohde & Schwarz ZNH26: 30 kHz to 26.5 GHz

Mérési funkciók:

Egyportos kábel- és antennamérés, reflexiós és átviteli mérés, egyportos kábelveszteség-mérés, valamint DTF mérés.

Kétportos vektorhálózat-analízis: S11, S21, S12, S22

Főbb műszaki adatok

Dinamikatartomány: 100 dB tipikus

Kimenő teljesítmény: 0 dBm tipikus

Trace zaj, amplitúdó RMS: 0,0015 dB tipikus

Trace zaj, fázis RMS: 0,0015° tipikus

Mérési sebesség: 761 µs/pont

Választható mérési pontok száma: 3–16001

Mérési sávszélesség-tartomány: 10 Hz – 100 kHz, 1/3/10 lépésekben

Mérési tartomány: –120 dB – +30 dB

Maximális névleges bemeneti szint

CW RF teljesítmény: 23 dBm = 0,2 W

Csúcs RF teljesítmény: 26 dBm = 0,4 W

DC bias kimenet

Feszültségmód, belső tápellátással: +2 V – +32 V, 0,1 V-os lépésekben, névleges érték

Általános adatok

Kijelző: 7 hüvelykes kapacitív érintőképernyő, felbontás: WVGA, 800 × 480 pixel

Méret: 202 × 294 × 76 mm

Akkumulátor kapacitás: 72 Wh

Üzemidő új, teljesen feltöltött akkumulátorral: 4 óra

Súly: 3,1 kg

A feltüntetett ár a 4GHz-es műszer alapkiépítésére vonatkozik.

Opcionális tartozékok:

különféle szoftver opciók
kalibrációs kit-ek
tesztkábelek
teljesítmény szenzorok
gps vevő
