PeakTech P 2755 érintésvédelmi műszer, RCD- és szigetelésvizsgáló, VBF műszer

A PeakTech 2755 professzionális, többfunkciós érintésvédelmi műszer, amelyet kisfeszültségű villamos hálózatok üzembe helyezési, időszakos felülvizsgálati és hibakeresési feladataihoz fejlesztettek. Egyetlen készülékben egyesíti a legfontosabb villamos biztonságtechnikai méréseket, így több különálló mérőműszert is kiválthat.

A készülékkel elvégezhetők a VDE 0100 előírásaihoz kapcsolódó alapvető hálózatvizsgálatok, többek között az RCD-védőkapcsolók ellenőrzése, a hurokimpedancia mérése, a szigetelési ellenállás vizsgálata, a földelési ellenállás meghatározása, a kis ellenállású védővezetők folytonosságvizsgálata, valamint az AC- és DC-feszültség mérése.

A PeakTech 2755 különösen alkalmas villanyszerelők, érintésvédelmi felülvizsgálók, karbantartó szakemberek, ipari üzemeltetők és műszaki ellenőrök számára, akiknek fontos a gyors munkavégzés, a jól dokumentálható mérési eredmény és az áttekinthető kezelőfelület.

Több érintésvédelmi mérés egyetlen műszerrel

A PeakTech 2755 egyik legnagyobb előnye, hogy a villamos hálózatok ellenőrzéséhez szükséges legfontosabb mérési funkciók egy készülékben érhetők el. Ez leegyszerűsíti a helyszíni munkavégzést, csökkenti a magával vitt műszerek számát, és egységes módon teszi lehetővé a mérési eredmények tárolását.

A műszer az alábbi fő vizsgálatok elvégzésére használható:

• RCD-védőkapcsolók működésének ellenőrzése
• RCD-kioldási idő mérése
• Hurokimpedancia mérése
• Hurokimpedancia mérése az RCD leoldása nélkül
• Földelési ellenállás mérése
• Szigetelési ellenállás mérése
• Kis ellenállások és védővezetők folytonosságának vizsgálata
• AC- és DC-feszültség mérése

A készülék ezért használható új villamos hálózatok átadás előtti ellenőrzéséhez, meglévő rendszerek időszakos felülvizsgálatához, karbantartási mérésekhez és célzott hibakereséshez is.

A műszer német és angol nyelvű használati utasítása letölthető innen.
A magyar nyelvű automatikus fordítása innen.

RCD-védőkapcsolók részletes vizsgálata

A PeakTech 2755 többféle névleges mérőárammal képes az RCD-védőkapcsolók vizsgálatára. A választható mérőáramok széles tartománya lehetővé teszi a lakóépületekben, kereskedelmi létesítményekben és ipari hálózatokban alkalmazott különféle hibaáram-védőkapcsolók ellenőrzését.

Választható RCD-mérőáramok:

• 10 mA
• 30 mA
• 100 mA
• 300 mA
• 650 mA
• 1 A

A műszer az RCD kioldási idejét többféle vizsgálóárammal is képes mérni:

• ½ × IΔN esetén legfeljebb 1999 ms
• 1 × IΔN esetén legfeljebb 500 ms
• 2 × IΔN esetén legfeljebb 150 ms
• 5 × IΔN esetén legfeljebb 40 ms

A különböző mérőáramok és vizsgálati módok segítségével pontosabban ellenőrizhető, hogy a beépített RCD megfelelően működik-e, illetve az előírt időn belül lekapcsolja-e a hálózatot.

Hurokimpedancia mérése az RCD leoldása nélkül

A készülék támogatja a hurokimpedancia mérését az RCD-védőkapcsoló nem kívánt leoldása nélkül. Ez különösen fontos olyan áramkörök vizsgálatakor, amelyek RCD-védelemmel rendelkeznek.

A leoldásmentes mérési mód lehetővé teszi a hálózat ellenőrzését anélkül, hogy a mérés rendszeresen megszakítaná az áramellátást. Ez jelentősen gyorsíthatja a munkavégzést, és csökkentheti a csatlakoztatott fogyasztók leállásának kockázatát.

A hurokimpedancia mérése fontos információt ad a hibavédelem hatásosságáról és a várható zárlati áram nagyságáról. A mérési eredmény alapján ellenőrizhető, hogy hiba esetén a túláramvédelmi vagy hibaáram-védelmi eszköz megfelelő időn belül képes-e lekapcsolni az érintett áramkört.

Szigetelési ellenállás mérése 1000 MΩ-ig

A PeakTech 2755 szigetelési ellenállás mérésére is használható, legfeljebb 1000 MΩ-os mérési tartományban. A többféle választható vizsgálófeszültségnek köszönhetően különböző névleges feszültségű áramkörök, készülékek és villamos berendezések ellenőrzésére alkalmazható.

Választható szigetelésvizsgáló feszültségek:

• 125 V
• 250 V
• 500 V
• 1000 V

Az alacsonyabb vizsgálófeszültségek érzékenyebb elektronikus rendszerek vagy kisfeszültségű áramkörök ellenőrzéséhez használhatók, míg az 500 és 1000 V-os mérőfeszültségek általános villamos hálózatok, kábelek, motorok és egyéb berendezések szigetelésvizsgálatára alkalmasak.

A mérés segítségével felismerhetők többek között:

• a sérült vagy öregedett vezetékszigetelések
• a nedvesség által okozott szigetelési problémák
• a kábelek közötti nem kívánt szivárgási utak
• a hibás bekötések
• a csökkent szigetelési ellenállásból eredő biztonsági kockázatok

Kiegészítő műszer részletes szigetelésvizsgálathoz

Amennyiben a felhasználás középpontjában elsősorban kábelek, villanymotorok, kapcsolóberendezések vagy elektromos készülékek szigetelési állapotának vizsgálata áll, érdemes megtekinteni a PeakTech P 2695 szigetelési ellenállásmérőt is.

A különálló szigetelésvizsgáló megfelelő választás lehet azok számára, akiknek nincs szükségük a PeakTech 2755 valamennyi hálózatvizsgáló funkciójára, de rendszeresen végeznek szigetelési ellenállás-méréseket. A célműszer kezelése egyszerűbb lehet olyan munkakörnyezetben, ahol elsősorban egyetlen mérési feladatot kell gyorsan és ismételhetően elvégezni.

A PeakTech 2755 ezzel szemben akkor jelent előnyösebb választást, ha a szigetelésvizsgálat mellett RCD-mérésre, hurokimpedancia-mérésre, földelési ellenállás vizsgálatára és védővezető-folytonosság mérésére is szükség van.

Földelési ellenállás mérése

A műszer legfeljebb 2000 Ω földelési ellenállás mérésére alkalmas. Ezzel ellenőrizhető a földelőelektródák, földelőhálók és egyéb földelőrendszerek hatásossága.

A megfelelően kialakított földelés alapvető feltétele a villamos hálózat biztonságos működésének. A túl magas földelési ellenállás ronthatja a védelmi rendszer működését, és hiba esetén veszélyes érintési feszültséget eredményezhet.

A földelési ellenállás mérése különösen fontos:

• új földelőrendszerek átadásakor
• meglévő földelések időszakos ellenőrzésekor
• villámvédelmi rendszerek vizsgálatakor
• épületfelújítást vagy hálózatbővítést követően
• korrózió vagy talajváltozás miatt romló földelés gyanúja esetén

A szükséges földelőszonda a műszer tartozékai között megtalálható.

Kis ellenállások és védővezetők ellenőrzése

A PeakTech 2755 kis ellenállású összeköttetések vizsgálatára is használható. Ez a funkció alkalmas például a védővezetők, egyenpotenciálra hozó vezetők és fémes összeköttetések folytonosságának ellenőrzésére.

A mérés segítségével kimutathatók:

• a szakadt védővezetők
• a laza kötések
• a túl nagy átmeneti ellenállások
• a korrodált csatlakozási pontok
• a hibás vagy nem megfelelő földelő összeköttetések

A kis ellenállás mérése a villamos biztonsági felülvizsgálatok egyik alapvető része, mivel a hibás védővezető jelentősen növelheti az áramütés kockázatát.

AC- és DC-feszültség mérése

A készülék 80 és 500 V közötti AC- és DC-feszültségek mérésére alkalmas. A feszültségmérési funkció segítségével gyorsan ellenőrizhető a hálózati feszültség, a vezetők közötti potenciálkülönbség, valamint a mérés megkezdése előtt az áramkör állapota.

Ez különösen hasznos lehet:

• a hálózati feszültség ellenőrzésekor
• fázis–nulla és fázis–védővezető közötti méréseknél
• hibakeresés során
• szigetelésvizsgálat előtti feszültségmentesítés ellenőrzésekor

Gyors feszültségellenőrzés külön feszültségteszterrel

A villamos szerelési és karbantartási munkák során gyakran van szükség gyors feszültségellenőrzésre, fázisazonosításra vagy a feszültségmentes állapot ellenőrzésére. Ezekhez a mindennapos feladatokhoz praktikus kiegészítő lehet a PeakTech P 1095 AC/DC feszültségteszter.

Egy kompakt feszültségteszter gyorsabban elővehető és egyszerűbben használható lehet, amikor nincs szükség teljes körű érintésvédelmi mérésre. Alkalmas lehet például szerelés előtti ellenőrzéshez, hibakereséshez, aljzatok, kapcsolók és elosztók vizsgálatához.

A PeakTech P 1095 elsősorban gyors helyszíni ellenőrzésekhez használható, míg a PeakTech 2755 részletes, dokumentálható villamos biztonságtechnikai mérések elvégzésére szolgáló professzionális műszer.

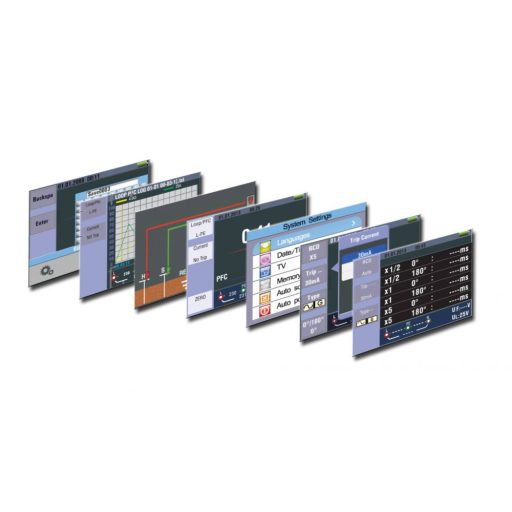

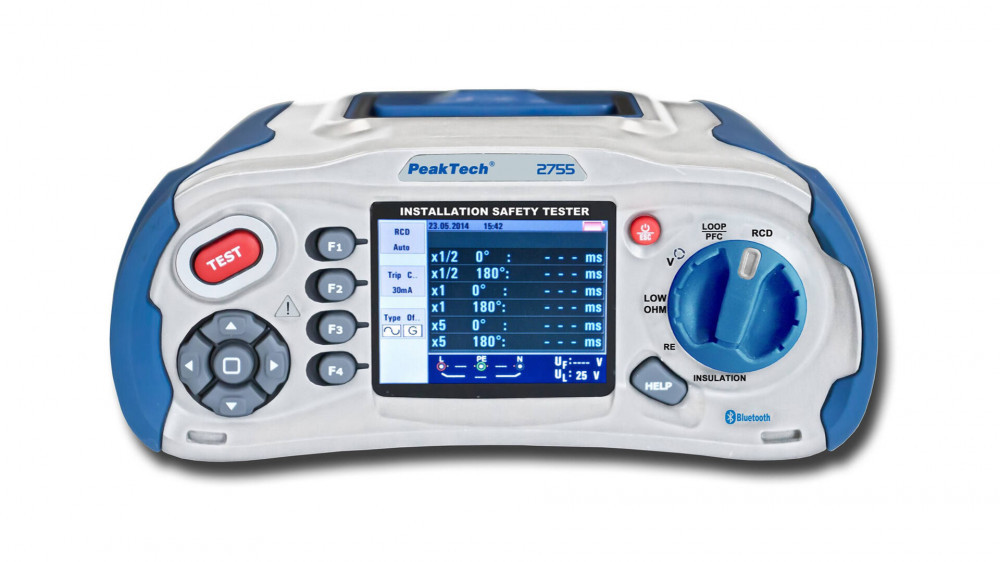

Nagy méretű, színes TFT kijelző

A mérési eredmények egy 3,5 colos színes TFT kijelzőn jelennek meg. A nagy méretű kijelző javítja az adatok olvashatóságát, és megkönnyíti a menürendszer, a mérési módok és a tárolt eredmények áttekintését.

A grafikus kijelző különösen előnyös olyan összetett műszereknél, amelyek számos mérési funkcióval és beállítási lehetőséggel rendelkeznek. A világosan megjelenített értékek és állapotjelzések csökkenthetik a téves leolvasás és a helytelen beállítás kockázatát.

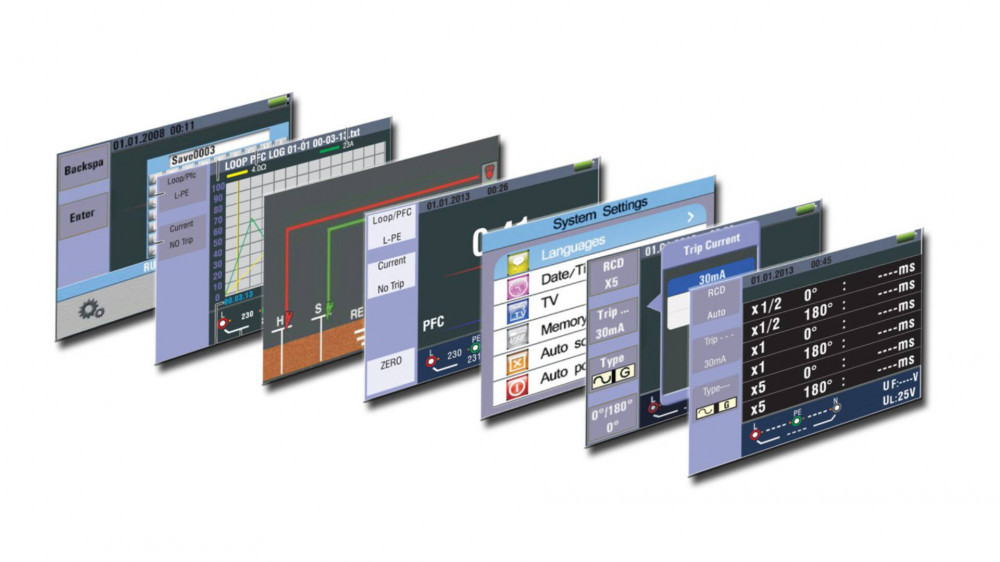

Beépített súgó és bekötési rajzok

A PeakTech 2755 beépített segítségfunkcióval rendelkezik. A műszer kijelzőjén megtekinthetők az egyes mérési módokhoz tartozó használati információk és bekötési rajzok.

Ez a funkció különösen hasznos lehet ritkábban használt mérések esetén, illetve akkor, amikor a felhasználónak a helyszínen gyorsan ellenőriznie kell a mérővezetékek megfelelő csatlakoztatását.

A beépített súgó:

• segíti a helyes mérési mód kiválasztását
• megmutatja a szükséges bekötést
• csökkenti a hibás csatlakoztatás veszélyét
• gyorsítja a helyszíni munkavégzést
• kiegészítő segítséget nyújt a használati útmutató mellett

Mérési eredmények tárolása és továbbítása

A PeakTech 2755 többféle lehetőséget biztosít a mérési eredmények mentésére és továbbítására. Az adatok eltárolhatók a készülék belső memóriájában, cserélhető SD-kártyán, mobiltelefonon vagy számítógépen.

Adatkezelési lehetőségek:

• belső memória
• cserélhető SD-kártya
• Bluetooth-kapcsolat
• USB-interfész
• Android-alkalmazás
• iOS-alkalmazás
• számítógépes szoftver

A digitális adatrögzítés jelentősen leegyszerűsítheti a dokumentáció elkészítését. A mérési eredmények később visszakereshetők, archiválhatók és számítógépen tovább feldolgozhatók.

Ez különösen előnyös rendszeres felülvizsgálatok, nagyobb épületek, több áramkörből álló rendszerek vagy nagyszámú mérési pont ellenőrzése esetén.

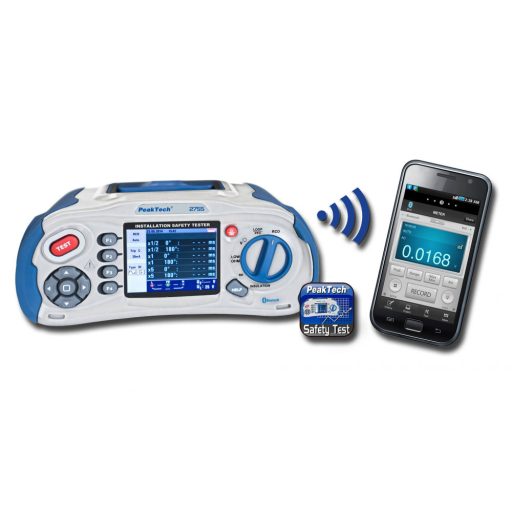

Mobilalkalmazás Android és iOS készülékekhez

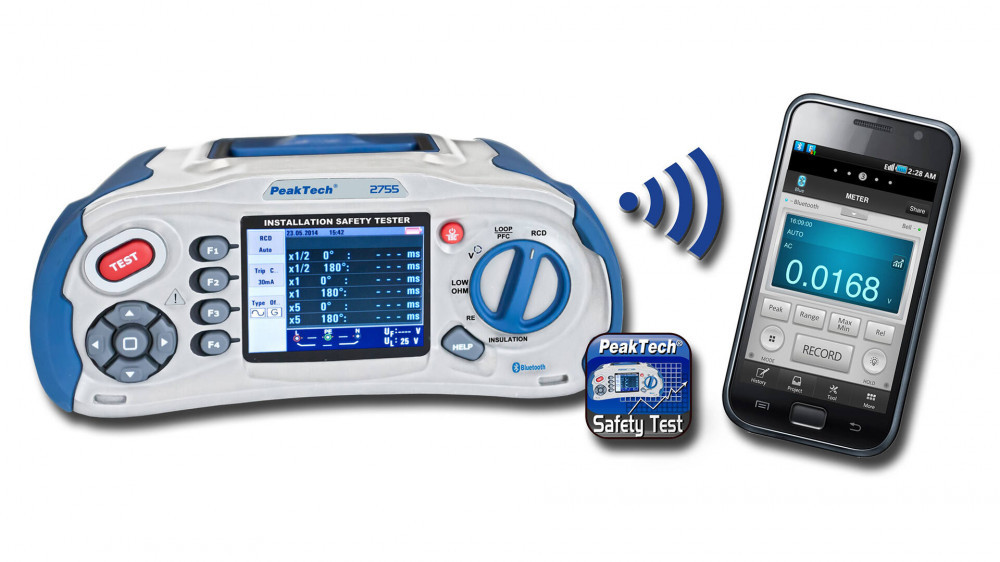

A Bluetooth-kapcsolat és a kompatibilis mobilalkalmazás segítségével a mérési eredmények Android vagy iOS rendszerű okostelefonra, illetve táblagépre továbbíthatók.

A mobilkapcsolat megkönnyítheti:

• a mérési eredmények helyszíni áttekintését
• az adatok gyors mentését
• a mérési jegyzőkönyvek előkészítését
• a dokumentáció továbbítását
• a mérések rendszerezését

Az alkalmazás használhatósága, funkciókínálata és kompatibilitása függhet a mobileszköz operációs rendszerének verziójától és a gyártó által biztosított aktuális alkalmazástól.

Szabványoknak megfelelő kialakítás

A PeakTech 2755 megfelel az EN 61557 szabványsorozat vonatkozó követelményeinek. Az EN 61557 a legfeljebb 1000 V AC, illetve 1500 V DC névleges feszültségű kisfeszültségű elosztórendszerek védelmi intézkedéseinek vizsgálatára, mérésére és ellenőrzésére szolgáló berendezések követelményeit határozza meg.

A készülék a VDE 0100 szerinti villamos hálózati ellenőrzésekhez használható, a mérés módját, a mérési határértékeket és a jegyzőkönyvezést azonban minden esetben az adott országban hatályos előírások, szabványok és szakmai követelmények alapján kell meghatározni.

Kapcsolódó mérőműszerek villamos biztonsági vizsgálatokhoz

A PeakTech 2755 átfogó megoldást kínál a villamos hálózatok biztonságtechnikai ellenőrzésére, ugyanakkor bizonyos feladatokhoz célszerű lehet különálló, célműszerként használható készüléket választani.

Elektromos készülékek rendszeres biztonsági felülvizsgálatához és dokumentált ellenőrzéséhez jó kiegészítő lehet a PeakTech P 2720 hordozható készülékvizsgáló. A készülékvizsgáló elsősorban hordozható elektromos berendezések, hosszabbítók és egyéb hálózati fogyasztók ellenőrzésére használható, míg a PeakTech 2755 fő alkalmazási területe a teljes villamos hálózat és az ahhoz kapcsolódó védelmi intézkedések vizsgálata.

A két készülék ezért nem feltétlenül helyettesíti, hanem inkább kiegészíti egymást: a PeakTech 2755 az épületvillamossági hálózat ellenőrzéséhez, a PeakTech P 2720 pedig az egyes elektromos készülékek vizsgálatához nyújt célzott megoldást.

Kinek ajánlott a PeakTech 2755?

A műszer elsősorban professzionális felhasználásra készült. Jó választás lehet azok számára, akik többféle villamos biztonságtechnikai mérést szeretnének egyetlen hordozható készülékkel elvégezni.

Ajánlott felhasználási területek:

• villanyszerelő vállalkozások
• érintésvédelmi és villamos biztonsági felülvizsgálók
• ipari karbantartók
• létesítményüzemeltetők
• műszaki ellenőrök
• szerviztechnikusok
• oktatási intézmények és gyakorlati képzőhelyek
• épületvillamossági kivitelezők
• üzembe helyezési és karbantartási feladatok
• lakó-, kereskedelmi és ipari létesítmények vizsgálata

A PeakTech 2755 fő előnyei

• Többfunkciós érintésvédelmi és hálózatvizsgáló műszer
• RCD-, hurokimpedancia-, szigetelési és földelési ellenállás mérése
• Hurokimpedancia-mérés az RCD leoldása nélkül
• Széles, 10 mA és 1 A közötti RCD-vizsgálóáram-tartomány
• 125, 250, 500 és 1000 V-os szigetelésvizsgáló feszültség
• Legfeljebb 1000 MΩ szigetelési ellenállás mérése
• Legfeljebb 2000 Ω földelési ellenállás mérése
• Nagy, 3,5 colos színes TFT kijelző
• Beépített súgó és bekötési rajzok
• Belső memória és SD-kártyás adatrögzítés
• Bluetooth- és USB-adatátvitel
• Android- és iOS-alkalmazás
• Hordozható kialakítás, gazdag tartozékcsomag
• EN 61557 követelményeinek megfelelő kialakítás

Műszaki adatok

RCD-vizsgálat

• Választható névleges mérőáram: 10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A
• Kioldási idő mérési tartománya ½ × IΔN esetén: legfeljebb 1999 ms
• Kioldási idő mérési tartománya 1 × IΔN esetén: legfeljebb 500 ms
• Kioldási idő mérési tartománya 2 × IΔN esetén: legfeljebb 150 ms
• Kioldási idő mérési tartománya 5 × IΔN esetén: legfeljebb 40 ms
• Hurokimpedancia-mérés az RCD leoldása nélkül

Szigetelési ellenállás

• Mérési tartomány: legfeljebb 1000 MΩ
• Választható mérőfeszültség: 125 V, 250 V, 500 V, 1000 V

Földelési ellenállás

• Mérési tartomány: legfeljebb 2000 Ω

Feszültségmérés

• AC/DC mérési tartomány: 80–500 V

Kijelző és adatkezelés

• Kijelző: 3,5 colos színes TFT
• Belső memória
• Cserélhető SD-kártya
• Bluetooth-interfész
• USB-interfész
• Android-alkalmazás
• iOS-alkalmazás
• Számítógépes szoftver

Szabvány

• EN 61557 követelményeinek megfelelő kialakítás
• VDE 0100 szerinti hálózatvizsgálatokhoz használható

Gyártói és akkreditált kalibrálás

A PeakTech 2755 gyártói kalibrálással kerül forgalomba. A gyártói kalibrálás igazolja, hogy a műszer a gyártás és az ellenőrzés időpontjában a gyártó által meghatározott műszaki követelményeknek megfelelően működött.

Fontos, hogy a gyártói kalibrálás nem minősül akkreditált laboratórium által kiállított, hatóságilag vagy szerződéses feltételek alapján elfogadott kalibrálási bizonyítványnak.

Amennyiben a műszer használatához akkreditált kalibrálás szükséges, annak elvégzését erre szakosodott partnerlaboratóriumaink külön díj ellenében vállalják.

Az akkreditált kalibrálás várható költsége:

körülbelül 100 000–150 000 Ft + ÁFA műszerenként

A pontos ár függhet a kért mérési pontoktól, a vizsgált funkcióktól, a szükséges bizonyítványtól és a laboratórium aktuális díjszabásától.

A kalibrálás várható vállalási határideje általában:

1–2 hét

Amennyiben akkreditált kalibrálást kér, kérjük, ezt a megrendelés leadásakor írásban jelezze. Utólagos kalibrálás is kérhető, azonban ebben az esetben a műszer külön laboratóriumi szállítása válhat szükségessé.

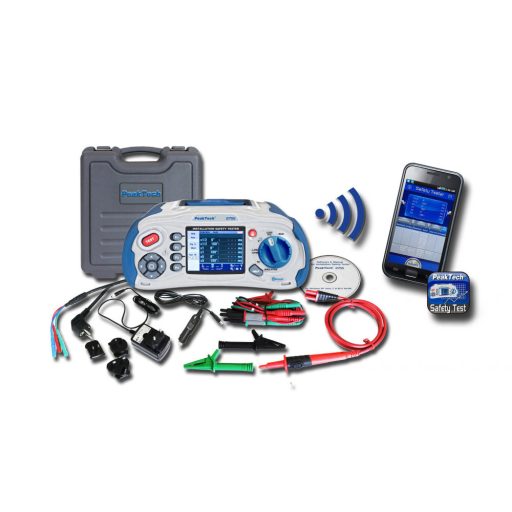

A csomag tartalma

• PeakTech 2755 multifunkciós érintésvédelmi műszer
• Hordtáska
• Akasztó
• Mérővezeték
• Mérőcsipesz
• Szigetelésmérő szonda
• Földelőszonda
• Univerzális töltő
• Autós töltő
• Ni-MH akkumulátorkészlet
• Szoftver
• Használati útmutató

A csomag tartalma és a mellékelt szoftver adathordozójának típusa a gyártó aktuális szállítási konfigurációja szerint változhat.

Fontos tudnivalók rendelés előtt

A PeakTech 2755 professzionális mérőműszer. Használata megfelelő villamos szakmai ismereteket és a vonatkozó biztonsági előírások betartását igényli.

A mérés megkezdése előtt minden esetben ellenőrizni kell:

• a műszer és a mérővezetékek sértetlenségét
• a megfelelő mérési funkció kiválasztását
• a vizsgált hálózat névleges feszültségét
• a mérővezetékek helyes csatlakoztatását
• a méréshez szükséges feszültségmentesítést
• a vonatkozó szabványok és munkavédelmi előírások betartását

Az egyes mérések értékelésekor nem kizárólag a kijelzett mérési értéket, hanem a hálózat kialakítását, a védelmi eszközök jellemzőit és az adott létesítményre vonatkozó követelményeket is figyelembe kell venni.

Miért érdemes a PeakTech 2755-öt választani?

A PeakTech 2755 olyan komplett mérési megoldást kínál, amely egyetlen hordozható készülékben egyesíti a villamos biztonságtechnikai ellenőrzésekhez szükséges legfontosabb funkciókat.

A nagy színes kijelző, a beépített bekötési segédlet, az RCD leoldása nélküli hurokimpedancia-mérés és a többféle adattárolási lehetőség gyorsabbá és átláthatóbbá teszi a helyszíni munkavégzést. A Bluetooth-, USB- és SD-kártyás adatkezelés megkönnyíti a mérési eredmények archiválását és a dokumentáció elkészítését.

A készülék különösen jó választás azoknak a szakembereknek, akik egy megbízható, sokoldalú és jól dokumentálható műszert keresnek villamos hálózatok ellenőrzésére, üzembe helyezésére és időszakos felülvizsgálatára.
