Protokoll dekóderek az oszcilloszkópokban

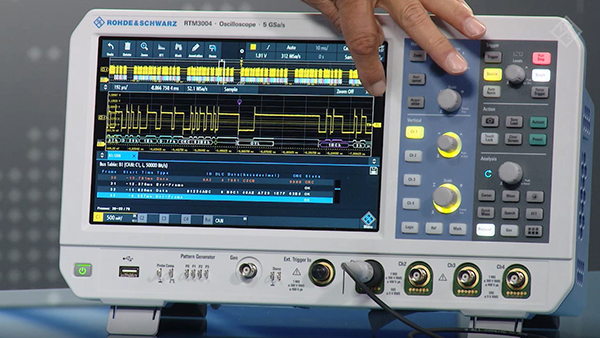

Miért fontosak a protokoll dekóderek az oszcilloszkópokban?

A digitális buszok rendkívülien gyorsak és komplexek lehetnek. A nyers feszültségszintek értelmezése alapmódban (hexadecimális vagy ASCII) kifejezetten időigényes és hibalehetőségekkel teli folyamat. A dekóder funkcióval felszerelt oszcilloszkóp azonban a nyers digitális jeleket emberi szemmel is értelmezhető adatstruktúrává alakítja.

Előnyök:

• Valós idejű adatelemzés

• Időzítési hibák vizuális felismerése

• Hibakeresés célzott triggerek segítségével

• Adatkeretek, parancsok, címek azonnali megjelenítése

• Szinkron analóg és digitális analízis (pl. zaj hatásának vizsgálata kommunikációs hibákra)

A leggyakoribb protokollok bemutatása oszcilloszkópos mérések szempontjából

1. SPI (Serial Peripheral Interface)

Protokoll áttekintés:

• Mester-szolga alapú

• 4 jel: SCLK (clock), MOSI (Master Out Slave In), MISO (Master In Slave Out), CS (Chip Select)

• Teljes duplex kommunikáció

Dekóder működés:

Az oszcilloszkóp triggerelhet CS vagy SCLK jelre, és megjeleníti a MOSI/MISO váltásait hexadecimális vagy bináris értékként. A dekóder gyakran keretenként csoportosítja az adatokat, és lehetőséget biztosít hosszabb adatfolyam szűrésére is.

Gyakorlati alkalmazás:

• Érzékelők, kijelzők mérése (pl. SPI OLED)

• Flash memória írás/olvasás vizsgálata

2. I2C (Inter-Integrated Circuit)

Protokoll áttekintés:

• Kétkátős: SDA (data), SCL (clock)

• Multi-master, multi-slave

• 7 vagy 10 bites címzés

Dekóder jellemzők:

Az oszcilloszkóp dekóder azonosítja a start/stop jeleket, a címcímet, és az adatokat. Részletes listában vagy jelalakban jeleníti meg az eseményeket. Kiemelten hasznos hibás ACK/NACK figyelésre.

Mérési példák:

• Mikrovezérlő és EEPROM kommunikáció

• I2C busz konfliktusok diagnosztikája

3. UART (Universal Asynchronous Receiver/Transmitter)

Alapvető jellemzők:

• Két vonal: TX, RX

• Start bit, adatbit(ek), paritás bit (opcionális), stop bit

• Feszültségszintek: TTL vagy RS-232

Oszcilloszkópos elemzés:

A dekóder automatikusan felismeri az adatsebességet, bitréteget, és megjeleníti a karaktereket ASCII és hex formátumban is. Hasznos eszköz hibás karakterek és zaj okozta torzulások vizsgálatára.

Tipikus felhasználás:

• Soros terminál kapcsolat

• GPS modulok, Bluetooth átviteli vizsgálat

4. CAN (Controller Area Network)

Protokoll főbb jellemzői:

• Differenciális busz (CAN_H, CAN_L)

• Bonyolult keretstruktúra: azonosítók, vezérlő és adatmezők, CRC

• Automatikus hibakezelés

Oszcilloszkópos CAN dekóder:

A dekóder a teljes CAN keretet feldolgozza és vizuálisan jeleníti meg mezőnkként bontva. Lehetőség van ID-alapú szűrésre, hibaframe-ek és domináns/recesszív konfliktusok kiemelésére is.

Jellemző alkalmazás:

• Autóelektronika hibakeresés

• Beágyazott rendszerek CAN kommunikációja

5. LIN (Local Interconnect Network)

Alapvető információk:

• Egyvezetékes, master-slave elv

• 19.2 kbit/s maximális sebesség

• Tipikus a járműiparban (pl. ablaktörlő, klímavezérlő)

LIN dekóder működése:

Az oszcilloszkóp érzékeli a szinkron mezőt, az azonosítót és az adatmezőt, és megjeleníti az üzneteket ID szerint csoportosítva. Lehetőség van a fej-keret alapú triggerekre és hibakeretek megjelenítésére is.

Műszerajánlás és gyakorlati tanácsok

Ajánlott műszerek protokoll dekódoláshoz:

• Rigol MSO5000/7000: kiváló dekóder opciók, bővíthető funkcionalitás

• Siglent SDS2000X Plus: felhasználóbarát felület és stabil dekólás

• Rohde & Schwarz RTB2000: rendkívül precíz protokollmegjelenítés, fejlett hibakeresés

Tippek hatékony használathoz:

1. Trigger helyes beállítása: segít a keresett esemény rögzítésében

2. Protokollhoz illeszkedő mintavételi sebesség: legalább 10x-es minta/frekvencia arány

3. Buszok szürt megjelenítése: csak releváns ID/Address keretek vizualizálása

4. Exportálható adatformátumok: CSV, Excel a további analízishez



A modern oszcilloszkópok protokoll-dekóder funkciói jelentősen meggyorsítják a digitális rendszerek hibakeresését és fejlesztését. Legyen szó SPI-ről, I2C-ről, UART-ról, CAN-ról vagy LIN-ről, a megfelelő dekóderrel rendelkező oszcilloszkóp értékes időt takaríthat meg, és segíthet a rendszer megbízhatóbbá tételében. A protokollanalízis ma már nem extra, hanem alapfunkció egy professzionális mérőrendszerben.
