Bevezetés a labortápegységek világába

A labortápegység olyan feszültség- és áramforrás, amely szabályozott tápellátást biztosít különféle elektronikus eszközök, áramkörök, rendszerek számára. A klasszikus típusok fix vagy manuálisan állítható feszültséget szolgáltatnak, de a modern követelmények (pl. automatizált tesztelés, IoT eszközök validálása, akkumulátoros rendszerek szimulációja) új képességeket követelnek meg.

Ezt a rést töltik ki a programozható tápegységek, amelyek szabályozható, dinamikusan vezérelhető viselkedést nyújtanak, gyakran beépített kommunikációs interfészekkel és adatnaplózási lehetőségekkel.

A programozható tápegységek előnyei

A programozható tápegységek több területen is felülmúlják a hagyományos modelleket:

• Automatizálhatóság – Távoli vezérlés SCPI parancsokkal, LAN/USB/GPIB-en keresztül

• Reprodukálhatóság – Pontosan megismételhető tápellátási környezet

• Biztonság – Programozható áramkorlát, feszültségkorlát, túlterhelés-védelem

• Mérési funkciók – Beépített feszültség- és árammérő, akár adatrögzítés

• Profil szimuláció – Akkumulátor töltés/kisütés, fogyasztási profilok reprodukálása

Tipikus funkciók és képességek

A modern programozható tápegységek a következő funkciókat kínálják:

• CV/CC mód (Constant Voltage / Constant Current)

• Remote sense – A feszültségesés kompenzálása a kábelen

• Over Voltage Protection (OVP) és Over Current Protection (OCP)

• Áram- és feszültségsweep – Lépcsőzetes vagy folyamatos változás

• Időzített profilok – Többlépcsős feszültség- és árammenet

• Memória funkciók – Előre tárolt beállítások

Távoli vezérlés és interfészek

A távoli elérés az egyik legfontosabb előnye a programozható modelleknek. A leggyakoribb interfészek:

• USB – Alapértelmezett a legtöbb eszköznél

• LAN (Ethernet) – Hálózati integráció, webes kezelőfelület

• RS-232 – Régebbi ipari rendszerekhez

• GPIB – Klasszikus automatizálási ipari szabvány

• Wi-Fi (opcionális) – Mobil eszközről történő vezérlés

A vezérlés jellemzően SCPI (Standard Commands for Programmable Instruments) protokollal történik, de sok gyártó saját PC-s szoftvert (pl. Siglent EasyPower, Rigol UltraPower) is kínál.

Áramprofilok és dinamikus szimuláció

A programozható tápegységek egyik legfontosabb lehetősége, hogy képesek időben változó feszültség- vagy áramprofilokat követni. Ez hasznos például:

• Akkumulátor töltési ciklusok tesztelésére

• Mikrovezérlős eszközök indulási áramfelvételének szimulálására

• USB eszközök áramfogyasztásának sztochasztikus modellezésére

Egy tipikus áramprofil például így nézhet ki:

• 0–3s: 3.3V / 500 mA

• 3–5s: 5V / 2A

• 5–10s: 3.3V / 100 mA

A profilok feltölthetők CSV fájlokból, vagy közvetlenül programozhatók API-n keresztül.

Beépített mérőfunkciók

A korszerű programozható tápegységek nagypontosságú feszültség- és árammérőket tartalmaznak. Ezzel csökkenthető a külső multiméterek szükségessége, valamint:

• Feszültség: tipikusan 0.01% pontosság

• Áram: 0.1% körüli pontosság

• Adatnaplózás: belső memória vagy PC-re való mentés

Néhány modell lehetővé teszi grafikonos megjelenítést, vagy valós idejű trendkövetést.

Belépő szint vs. ipari szint

Belépő szint (pl. Siglent SPD3303X, Rigol DP832)

• Kiváló ár-érték arány

• 2-3 csatorna, 30–50V, max. 3–5A

• Alap interfészek (USB, LAN)

• Egyszerűbb kezelőfelület, grafikonok nélkül

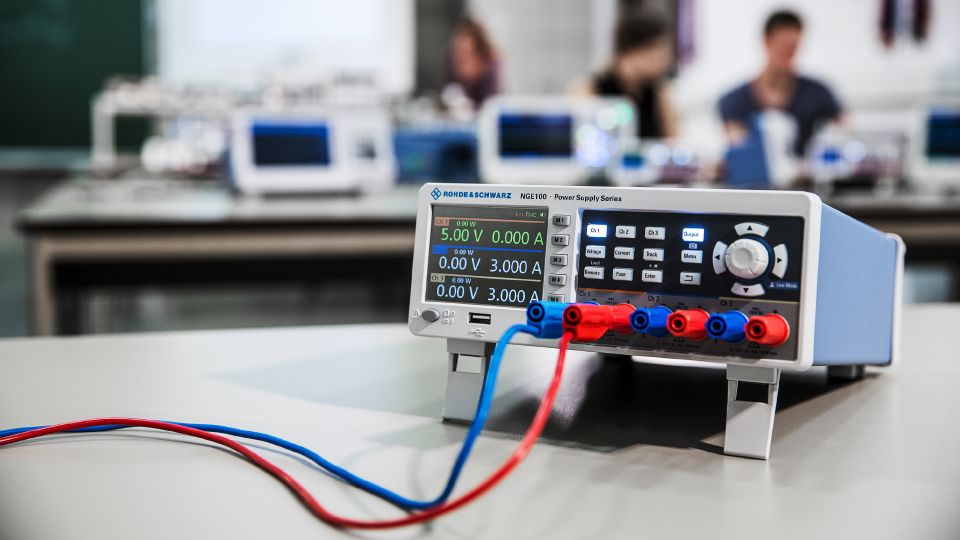

Ipari szint (pl. Rohde & Schwarz NGP800, NGC sorozat)

• Magas feszültség és áramerősség (akár 60–120V, 10–20A)

• 4-5 csatorna, galvanikusan elszigetelve

• Komplex profilkezelés, gyors tranziensek (akár 100 kHz sávszélesség)

• Adattárolás, hibadetektálás, beépített digitális I/O

8. Népszerű gyártók és típusok

Hogyan találjuk meg az ideális modellt?

Főbb kérdések a választás előtt:

• Hány csatornára van szükségem?

• Mekkora a maximális feszültség/áram igény?

• Szükséges-e távvezérlés vagy profil szimuláció?

• Milyen pontosságra van szükségem?

• Milyen formátumú interfész illeszkedik a meglévő rendszerembe?

Tipp: A csatornák galvanikus izoláltsága kiemelten fontos lehet fejlesztés vagy hibakeresés során!

Gyakorlati példák programozható táp használatára

1. IoT eszköz alacsony fogyasztásának mérése

A tápegység képes 10 μA felbontással mérni az alvó mód fogyasztását, miközben automatikusan naplózza az adatokat.

2. Akkumulátor töltési szimuláció

A táp fokozatosan emeli a feszültséget 3.7V-ról 4.2V-ra, miközben áramkorlátot is tart. Időzítéssel leállítja a töltést.

3. Tesztautomatizálás Python scripttel

SCPI parancsokkal vezérelve az eszköz automatikusan végighalad 5 különböző feszültséglépcsőn, és közben minden értéket naplóz.

Jövőbeli trendek

A programozható labortápegységek ma már jóval többet jelentenek egy állítható feszültségforrásnál. Komplex tesztelési, szimulációs és mérési feladatokat képesek ellátni, miközben tökéletesen illeszkednek a modern automatizált fejlesztési környezetekhez.

Várható fejlesztési irányok:

• Nagyobb adatsebességű kommunikáció

• Integráció felhőalapú tesztrendszerekkel

• Beépített oszcilloszkóp- vagy elemzőmodulok

• AI-alapú tesztelési javaslatok

Aki komolyan foglalkozik elektronikai fejlesztéssel vagy szervizeléssel, annak előbb-utóbb megéri beruházni egy megbízható, programozható labortápegységbe – a különbség mérhetően jobb hatékonyságban, precizitásban és automatizálhatóságban mutatkozik meg.
